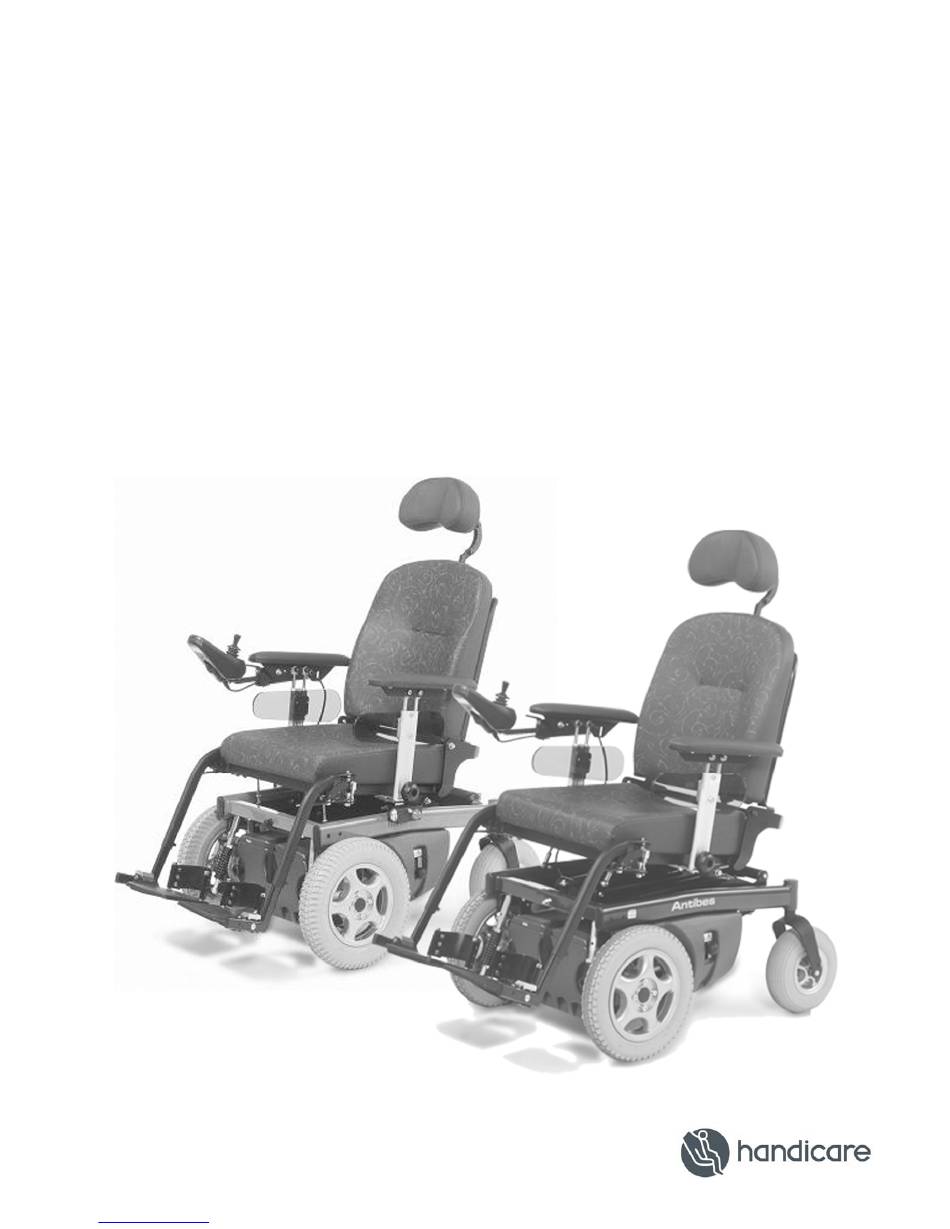

- Seite 1 USER MANUAL BEDIENUNGSANLEITUNG IDWAY NTIBES TLANTIC ELECTRIC WHEELCHAIRS ELEKTRISCHER ROLLSTUHL 09008B Downloaded from www.Manualslib.com manuals search engine...
- Seite 2 Downloaded from www.Manualslib.com manuals search engine...
- Seite 3 English ............................5 Deutsch............................35 Downloaded from www.Manualslib.com manuals search engine...
- Seite 4 Downloaded from www.Manualslib.com manuals search engine...
- Seite 5 The information provided is valid for the product in its standard version. Handicare cannot be held liable for possible damage resulting from specifications of the product deviating from the standard configuration. The available information has been prepared with all possible diligence, but Handicare cannot be held liable for possible errors in the information or the consequences thereof.
-
Seite 6: Inhaltsverzeichnis
3.2.10 Installing the seat belt (optional) ......................... 19 3.2.11 Adjusting the control programme ........................19 3.3 Driving ....................................19 3.3.1 Getting in................................19 3.3.2 Switching on the Midway and the Atlantic ......................20 3.3.3 Switching on the Antibes............................. 20 3.3.4 Moving away ............................... 20 3.3.5 Brakes................................. -
Seite 7: Preface

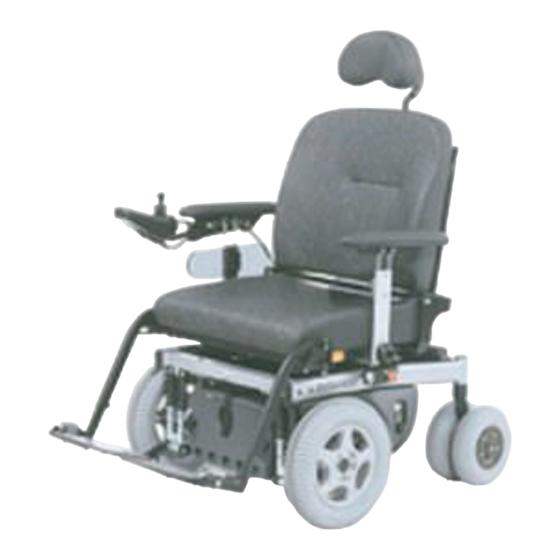

Preface Preface This user documentation describes the use and daily maintenance of the electrically driven wheelchairs, models Midway, Antibes, and Atlantic. Maintenance and repairs should be carried out by your dealer. A service manual is available for the wheelchairs (contact your dealer for further information). -
Seite 8: Liability
Preface Liability The manufacturer is not liable for any unsafe situations, accidents, or damages, which are the result of disregarding the warnings or instructions as indicated on the wheelchair or in this documentation, such as: • injudicious or improper use or maintenance; •... -
Seite 9: Introduction
Antibes 9º (15,4%) and for the Atlantic 7º (12%). The maximum range for the models Midway and Antibes is *40 km, if the circumstances are ideal. For the Atlantic, this range is *25 km. In reality, it may be lower, depending on the weather, the age of the batteries, the body weight, and the number of hills and slopes to be climbed. - Seite 10 Introduction Special versions: • comfort leg rests, gas-spring operated • electric tilt adjustment • electric back adjustment • electric comfort leg rests • electric high/low adjustment (does not apply to the Atlantic) Please contact your dealer if you want to find out about other possible adjustments, such as control options or seating adjustments. Tools The following tools are needed to be able to set and adjust your wheelchair: •...
-
Seite 11: Safety
• Never unlock the motor on a slope. • Never drive up or down high kerbs. To the Midway applies: no higher than 8 cm. To the Antibes and the Atlantic applies: no higher than 5 cm. • Always take a kerb at right angles – never with one front wheel on the kerb stone and one on the street. -
Seite 12: Operating Instructions
Before operating the wheelchair, familiarise yourself with the information in the chapter “Safety”. Any maintenance work not included in this chapter, should only be carried out by your dealer. Composition of the wheelchair Figure 1 shows the Midway. The Antibes and the Atlantic have the same composition as the Midway. joystick steering... - Seite 13 Operating instructions As a default, the wheelchair is in the intermediate position. If you wish to raise or lower the seat height, carry out the following steps (see Figure 2 on page 12; the instructions are the same for all 3 models): 1.
-
Seite 14: Leg Rests
Operating instructions Seating width 45 - 52 cm bolt A Figure 5 1. Unscrew bolt A (both left and right), see Figure 5 above. 2. Slide the arm rests into their desired positions (both left and right). 3. Tighten bolt A (both left and right). Adjusting the back-rest angle: (continuously adjustable from 90 - 130 degrees) Allen bolts on adjusting rod Figure 6... -
Seite 15: Arm Rests
Operating instructions Lower leg length adjusting bolts C (2 pieces) bolt B adjusting bolt A Figure 8 1. Using Allen key number 4, unscrew the adjusting bolt A (see Figure 8 above). 2. Adjust to the desired lower-leg length. 3. Tighten the adjusting bolt. Ankle hinge Unscrew bolt B, but do not remove it (see Figure 8 above). -
Seite 16: Controller
Operating instructions Arm-rest depth continuously adjustable bolt A Figure 10 1. Unscrew bolt A (if desired both left and right) one turn, see Figure 10 above. 2. Move the arm rest(s) to the desired position. 3. Tighten bolt A (if applicable, both left and right). 3.2.4 Controller The controller housing may be used either on the left-hand side or on the right-hand side. -
Seite 17: Head Rest (Optional)
Operating instructions 3.2.5 Head rest (optional) adjusting bolts for angle adjustment adjusting bolt for depth adjustment M8 knob Figure 13 Height adjustment 1. Loosen the M8 knob. 2. Slide the head rest to the desired height. 3. Tighten the knob. (Also available as accessory: a height stop) Angle adjustment 1. -
Seite 18: Electrically Adjustable Seating System (Optional)
Operating instructions 3.2.7 Electrically adjustable seating system (optional) If your wheelchair is electrically adjustable, the following parts may be electrically adjusted, depending on your wheelchair model: • leg rests • back angle • tilting angle • seating height The electrical adjustment is carried out using the knob on the controller and the joystick: 1. -
Seite 19: Installing The Seat Belt (Optional)
Operating instructions • Loosen knob A, see Figure 16 op pagina 18. • Take the arm rest from its guide. Removing the head rest: To remove the head rest, see "Head rest (optional) 3.2.10 Installing the seat belt (optional) If you have chosen to install a seat belt, this is done using the rear Allen key, see Figure 4 on page 13. Warning! A seat belt on a wheelchair only serves to provide support. -
Seite 20: Switching On The Midway And The Atlantic
By moving the joystick to a position in between neutral and maximum, a driving speed is selected. This selection is continuously adjustable. On the Midway and the Antibes, steering is also done using the joystick: when driving forward, the wheelchair will move into the direction in which you move the joystick. -
Seite 21: Corners
3.3.10 Kerbs The Midway was designed to take obstacles up to 8 centimetres. With the Antibes or the Atlantic, you can take obstacles with a maximum height of 5 centimetres. However, it is recommended to always look for the lowest point. -
Seite 22: Slopes
Operating instructions 3.3.11 Slopes The wheelchair was designed in such a way that 7º slopes (approx. 12%) can be safely taken while in a neutral seating position. Warning! • It is possible to take a slope that is steeper than is considered safe When driving down a slope steeper than 8 º, the maximum speed will be reduced. -
Seite 23: Folding Down The Controller
Operating instructions Warning! • Only use the neutral handle if the wheelchair needs to be pushed. While in neutral, the motors and the automatic parking brake do not function. • After pushing, immediately release the handle from neutral position, to make sure the automatic parking brake will function again. -
Seite 24: Replacing The Batteries
The use of wet batteries is not permitted. To find out about the required type, see "Further specifications Built-in protection devices 3.5.1 Midway The Midway is equipped with the following built-in protection devices: • The maximum speed may be reduced by the dealer. •... -
Seite 25: Service Table
Operating instructions Service table In the table below, you find a survey of the periodic service check-ups that need to be carried out: Frequency Check-up Action (if any) to be taken by: • Each day and before every Tyre pressure User •... -
Seite 26: Removing A Wheel And Exchanging A Tyre
Any repairs should be carried out by your dealer. Any parts needing to be exchanged, should at least meet the specifications of the original parts. All parts can be ordered from Handicare. Complete exchange units are available for the wheelchairs. -
Seite 27: Storage
Warning! Any deviation from the above instructions could result in a diminished safety of the wheelchair. For this, Handicare cannot accept any liability. A connection diagram of the batteries has been provided underneath the cover of the battery tray. Maintenance overhauls and other service activities can be noted down in the "Appendix 2. -
Seite 28: Disposing Of The Wheelchair
"not transportable", "transportable", and "safely transportable" (meant to be transported with the occupant in the chair). The wheelchairs Antibes, Midway and Atlantic fall into the "transportable" class. Warning! A seat belt on a wheelchair only serves to provide support. It must not be used as a car seat belt.. -
Seite 29: Specifications
(this specification sheet is also available separately) Manufacturer: Handicare Model: Antibes and Midway Maximum weight of user kg): 120 (also the mass of the test dummy used in the tests below) Model: Atlantic Maximum weight of user (kg): 200 (also the mass of the test dummy used in the tests below) -
Seite 30: Further Specifications
This wheelchair has been provided with the CE mark. This means that this wheelchair meets the current applicable European health and safety guidelines. The "Declaration of Agreement" also contains the standards that were applied. In addition, the wheelchairs Midway and Antibes meet the GQ (Certification Requirement R-06 of the KBOH). Downloaded from www.Manualslib.com... -
Seite 31: Indications On The Wheelchair
For the actual information concerning your own wheelchair, please read the name plate on it. Other indications Indication Meaning Where 2.1 BAR Midway and Atlantic: Tyre pressure front On the front tyres 2.5 BAR Antibes: Tyre pressure front On the front tyres 3.5 BAR... -
Seite 32: Appendix 1. User Documentation Battery Charger
Appendix Appendix 1. User documentation battery charger Supplied by dealer. Appendix 2. Maintenance table All maintenance overhauls and other service activities, carried out on your wheelchair, can be noted down in this table. Serial number: ....Date of putting into use: ....Date Description activity Carried out by... -
Seite 33: Wheelbase Joystick Module (Software Version V1.X)
Appendix TTENTION Wheelbase Joystick module (software version V1.x) Your new Handicare wheelchair is equipped with the newest version software. This new software makes the wheelchair even more user-friendly because of the following options: 1. Operating both powered legrests simultaneously. 2. Outdoor mode, in which you can choose: •... - Seite 34 Appendix The following overview of buttons is added as an illustration: Wheelbase Joystick module on/off switch horn Hazard warning (press both indicator buttons) battery gauge (and failure indicator) left indicator right indicator speed indicator increase speed reduce speed light switch left legrest adjustment right legrest...
- Seite 35 © 2008 Handicare Alle Rechte vorbehalten. Ohne vorherige ausdrückliche schriftliche Genehmigung von Handicare dürfen die zur Verfügung gestellten Informationen in keiner Weise und auf keine Art (elektronisch oder mechanisch) vervielfältigt bzw. verbreitet werden. Den zur Verfügung gestellten Informationen liegen allgemeine Angaben zu den zum Zeitpunkt der Veröffentlichung bekannten Konstruktionen zu Grunde.
- Seite 36 Abnehmen der Beinstütze, Armstütze oder Kopfstütze..................48 3.2.10 Gurtbestigung (wahlweise)..........................49 3.2.11 Ändern des Steuerprogramms ..........................49 3.3 Das Fahren..................................49 3.3.1 Einsteigen ................................49 3.3.2 Einschalten des Midway und des Atlantic ......................49 3.3.3 Einschalten des Antibes............................50 3.3.4 Losfahren ................................50 3.3.5 Bremsen................................50 3.3.6...
-
Seite 37: Vorwort
Vorwort Vorwort Dieses Benutzerhandbuch beschreibt die Benutzung und die tägliche Wartung der elektrisch angetriebenen Rollstühle Midway, Antibes und Atlantic. Reparatur und Wartung hat durch Ihren Händler zu erfolgen. Von den Rollstühlen ist eine Serviceanleitung verfügbar (für weitere Informationen können Sie Kontakt mit Ihrem Händler aufnehmen). -
Seite 38: Haftung
Vorwort Haftung Der Hersteller haftet nicht für unsichere Situationen, Unfälle und Schaden, die eine Folge sind der Nichtbeachtung von Warnungen oder Vorschriften, wie am Rollstuhl oder in diesem Handbuch angegeben, zum Beispiel: • unfachmännische oder falsche Benutzung oder Wartung; • Benutzung für andere Anwendungen oder unter anderen Bedingungen als in diesem Handbuch angegeben;... -
Seite 39: Einleitung
Die elektrisch angetriebenen Rollstühle sind eine Mobilitätshilfe für Menschen, die nicht oder nur mühsam laufen können. Die Rollstühle haben Vorderradantrieb und das maximale Gefälle, das bergab genommen werden kann, ist für den Midway 8º ( 13,7 %), für den Antibes 9º (15,4 %) und für den Atlantic 7º (12 %). - Seite 40 Einleitung Sonderausführungen: • Komfortbeinstützen, gasfedernbetätigt • elektrische Kippeinstellung • elektrische Rückenwinkeleinstellung • elektrische Komfortbeinstützen • elektrische Verstellung hoch/niedrig (gilt nicht für den Atlantic) Ziehen Sie Ihren Händler zu Rate für andere mögliche Anpassungen wie zum Beispiel Extras zur Steuerung oder Sitzanpassungen. Werkzeug Zum Ein- und Verstellen Ihres Rollstuhls benötigen Sie folgendes Werkzeug: •...
-
Seite 41: Sicherheit
• Entriegeln Sie den Motor nie auf einem Gefälle. • Fahren Sie keine hohen Bordsteinkanten rauf oder runter. Für den Midway gilt: nicht höher als 8 cm. Für den Antibes und den Atlantic gilt: nicht höher als 5 cm. •... -
Seite 42: Bedienungsvorschriften
Bevor Sie den Rollstuhl bedienen, müssen Sie sich mit den Informationen im Kapitel "Sicherheit" vertraut gemacht haben. Wartungsarbeiten, die in diesem Kapitel nicht angegeben sind, dürfen nur durch Ihren Händler ausgeführt werden. Aufbau der Rollstühle In Bild 17 ist der Midway abgebildet. Der Aufbau des Antibes und des Atlantic entspricht dem Aufbau des Midway. Joystick Steuerkasten Beinstützen... - Seite 43 Bedienungsvorschriften Der Rollstuhl ist werksseitig in der mittleren Stellung eingestellt. Gehen Sie wie folgt vor, wenn eine Sitzhöhe höher oder niedriger als diese Stellung gewünscht ist (siehe Figure 2 ; die Vorgehensweise ist bei den 3 Typen gleich): 1. Entfernen Sie den Sitz aus dem Sitzrahmen. 2.
-
Seite 44: Beinstützen
Bedienungsvorschriften Sitzbreite 45 cm - 52 cm Schraube A Bild 21 Lösen Sie Schraube A (sowohl links wie rechts), siehe Bild 21. Schieben Sie die Armstütze in die gewünschte Stellung (sowohl links wie rechts). Drehen Sie Schraube A wieder fest (sowohl links wie rechts). Winkel der Rückenlehne einstellen: (stufenlos von 90 Grad - 130 Grad) Inbusschrauben an Stellstange Bild 22... -
Seite 45: Armstützen
Bedienungsvorschriften Unterschenkellänge Stellschrauben C (2 Stück) Stellschraube A Schraube B Bild 24 1. Lösen Sie die Stellschraube A mit dem Inbusschlüssel Nummer 4 (siehe Bild 24). 2. Stellen Sie die gewünschte Unterschenkellänge ein. 3. Drehen Sie die Stellschraube wieder fest. Fußgelenkscharnier 1. -
Seite 46: Steuerkasten
Bedienungsvorschriften Armstützentiefe stufenlos einstellbar Schraube A Bild 26 1. Lösen Sie Schraube A (falls gewünscht sowohl links wie rechts) eine UmdrehungFigure 10 . 2. Verschieben Sie die betreffende(n) Armstütze(n) in die gewünschte Stellung. 3. Drehen Sie Schraube A (falls zutreffend sowohl links wie rechts) wieder fest. 3.2.4 Steuerkasten Der Steuerkastenhalter ist sowohl rechts wie links zu verwenden. -
Seite 47: Kopfstütze (Wahlweise)
Bedienungsvorschriften 1. Bringen Sie den Steuerkasten in die niedrige Stellung, siehe Figure 12 . 2. Lösen Sie die M6 Schraube, siehe Bild 28. 3. Bringen Sie den Stift in die gewünschte Stellung. 4. Drehen Sie die Schraube wieder fest. 3.2.5 Kopfstütze (wahlweise) Stellschrauben für Winkeleinstellung Stellschraube für Tiefeneinstellung... -
Seite 48: Elektrisch Verstellbares Sitzsystem (Wahlweise)
Bedienungsvorschriften Beim Atlantic ist das Federpaket doppelt ausgeführt: Mutter A Bild 30 a 3.2.7 Elektrisch verstellbares Sitzsystem (wahlweise) Ist Ihr Rollstuhl elektrisch verstellbar, können je nach Ausführung Ihres Rollstuhls ein oder mehr der folgenden Segmente elektrisch verstellt werden: • Beinstützen •... -
Seite 49: Gurtbestigung (Wahlweise)
Klappen Sie die Fußplatte hoch und/oder drehen Sie die Beinstützen weg und nehmen Sie im Rollstuhl Platz. 3.3.2 Einschalten des Midway und des Atlantic Das Einschalten des Midway und des Atlantic erfolgt auf die gleiche Weise. • Sie schalten den Rollstuhl ein, indem Sie den Ein/Aus-Knopf drücken. -
Seite 50: Einschalten Des Antibes
Sie können die gewünschte Fahrgeschwindigkeit stufenlos einstellen, indem Sie den Joystick in eine Stellung zwischen neutral und maximal bewegen. Den Midway und den Antibes steuern Sie ebenfalls mit dem Joystick: Beim vorwärts fahren fährt der Rollstuhl in die Richtung, in die Sie den Joystick bewegen. -
Seite 51: Ein- Und Aussteigen
Mäßigen Sie in Kurven Ihre Geschwindigkeit. 3.3.10 Bordsteinkanten Der Midway ist entworfen, um Hindernisses von maximal 8 Zentimetern nehmen zu können, mit dem Antibes oder dem Atlantic können Sie Hindernisse von maximal 5 Zentimetern nehmen. Es wird aber empfohlen, immer den niedrigsten Punkt zu suchen. -
Seite 52: Steigungen/Gefälle
Bedienungsvorschriften Warnung! Dies ist ein Rollstuhl mit Vorderradantrieb. Beim Fahren an Abfahrten kann bei extremen Sitzpositionen Kippgefahr auftreten: Lehnen Sie sich so weit wie möglich nach hinten. 3.3.11 Steigungen/Gefälle Der Rollstuhl ist so entworfen, dass Steigungen/Gefälle von 7º (etwa 12 %) in neutraler Sitzposition sicher zu befahren sind. -
Seite 53: Leerlauf
Bedienungsvorschriften 3.3.13 Leerlauf Um den Rollstuhl schieben zu können, muss die Parkbremse ausgeschaltet sein. Dies können Sie tun, indem Sie den Hebel an der linken oder rechten Seite des Rollstuhls in Pfeilrichtung umlegen, siehe 34. Halten Sie beim Schieben des Rollstuhls eine Hand auf der Armlehne und die andere an der Rückenlehne des Rollstuhls. Motorentriegelung (= Leerlauf) Bild 34 Warnung! -
Seite 54: Auswechseln Der Batterien
Die Verwendung von Nassbatterien ist nicht zulässig. Siehe für den erforderlichen Typ "Further specifications " Seite 30. Eingebaute Sicherheitsvorrichtungen 3.5.1 Midway Im Midway sind folgende Sicherheitsvorrichtungen eingebaut: • Die Höchstgeschwindigkeit kann durch den Händler reduziert werden. • Parkbremse: Wenn der Rollstuhl stillsteht, wird automatisch die Parkbremse eingeschaltet. -
Seite 55: Atlantic
Bedienungsvorschriften • Die Höchstgeschwindigkeit kann durch den Händler reduziert werden. • Parkbremse: Wenn der Rollstuhl stillsteht, wird automatisch die Parkbremse eingeschaltet. • Die Elektronik ist gegen Überbelastung abgesichert: Automatisches Reset. • Der Hauptstromkreis ist gegen Kurzschluss abgesichert. • Batterieanzeiger: Zeigt an, wann die Batterie geladen werden muss. •... -
Seite 56: Rad- Und Reifenwechsel
Bedienungsvorschriften Hauptsicherung Bild 38 • Rückleuchte und Blinkleuchte (vorn und hinten) auswechseln: Entfernen Sie die Kappe, indem Sie einen Schraubendreher in die Nut hinter der Kappe stecken. Wechseln Sie die 12V Stecklampe aus. • Scheinwerfer auswechseln: Heben Sie den Sicherungsring mit einem Schraubendreher aus. Ziehen Sie den Stecker von der Lampe und wechseln Sie die Lampe aus. -
Seite 57: Reinigung
Mindestens 1 Mal jährlich muss der Rollstuhl durch den Händler inspiziert werden. Reparaturen müssen von Ihrem Händler durchgeführt werden. Alle Teile, die ausgewechselt werden, müssen mindestens die Spezifikationen der vorgeschriebenen Teile erfüllen. Alle Ersatzteile können bei der Handicare bestellt werden. Für die Rollstühle sind komplette Ersatzeinheiten erhältlich. Warnung! Wenn von den obigen Vorschriften abgewichen wird, kann das Folgen für die Sicherheit des Rollstuhls... -
Seite 58: Mit Fahrer Im Stuhl
Vervoer Rolstoelinzittenden (Code Sicherer Transport von Rollstuhlfahrern). Darin werden Rollstühle in 3 Klassen eingeteilt: "nicht transportabel", "transportabel", und "sicher transportabel" (bei einer Person im Stuhl). Die Rollstühle Antibes, Midway und Atlantic fallen in die Klasse "transportabel". Warnung! Ein eventueller Gurt, der am Rollstuhl selbst befestigt ist, ist lediglich ein Haltegurt. Dieser eignet sich nicht als Sicherheitsgurt. -
Seite 59: Technische Daten
Datenblatt nach ISO 7176-15 Ausgabe A (dieses Datenblatt ist auch einzeln lieferbar) Hersteller: Handicare Modell: Antibes und Midway Fahrergewicht maximal (kg): 120 (Masse des Testdummy in nachstehenden Tests) Modell: Atlantic Fahrergewicht maximal (kg): 200 (Masse des Testdummy in nachstehenden Tests) -
Seite 60: Weitere Technische Daten
Dieser Rollstuhl ist mit einem CE-Zeichen versehen. Das bedeutet, dass dieser Rollstuhl die zutreffenden europäischen Richtlinien betreffend Sicherheit und Gesundheit erfüllt. Die angewandten Normen sind ebenfalls in der "Konformitätserklärung" angegeben. Darüber hinaus entsprechen die Rollstühle Midway und Antibes der Vorschrift GQ (Prüfvorschrift R-06 nach KBOH). Downloaded from www.Manualslib.com... -
Seite 61: Markierungen Am Rollstuhl
Manche Angaben auf dem Typenschild sind nicht bei jedem gelieferten Rollstuhl gleich. Diese sind dann oben nicht (vollständig) eingetragen. Die Angaben für Ihren Rollstuhl können Sie auf dem Typenschild selbst ablesen. Sonstige Markierungen Markierung Bedeutung 2,1 BAR Midway und Atlantic: Reifendruck vorn An den Vorderreifen 2,5 BAR Antibes: Reifendruck vorn An den Vorderreifen 3,5 BAR Reifendruck hinten (für die 3 Modelle gleich) An den Hinterreifen... -
Seite 62: Anlage 1 Betriebsanleitung Batterieladegerät
Ausgeführt durch CHTUNG Wheelbase Joystickmodul (Softwareversion V1.x) Ihr neuer Handicare Rollstuhl ist mit der neuesten Version der Software ausgestattet. Dank der folgenden Softwareoptionen wird der Rollstuhl noch benutzerfreundlicher: 1. Beide Elektrobeinstützen sind gleichzeitig zu bedienen. 2. Außenfahrmodus, wobei man auswählen kann: •... - Seite 63 Anlage Option ein/ausschalten. 1. Rollstuhl ist ausgeschaltet. 2. Drücken Sie auf die Knöpfe der beiden Beinstützen. 3. Während Sie die Knöpfe der beiden Beinstützen gedrückt halten, schalten Sie den Rollstuhl ein und halten die Knöpfe solange fest, bis die Geschwindigkeitsleuchtdiode(n) aufleuchtet(en). Option bedienen Bei der eingeschalteten Option kann man jetzt die beiden Beinstützen einschalten, indem man hintereinander auf die Knöpfe der linken und der rechten Beinstütze drückt (die beiden Leuchtdioden leuchten auf) und anschließend die Beinstützen mit dem...
