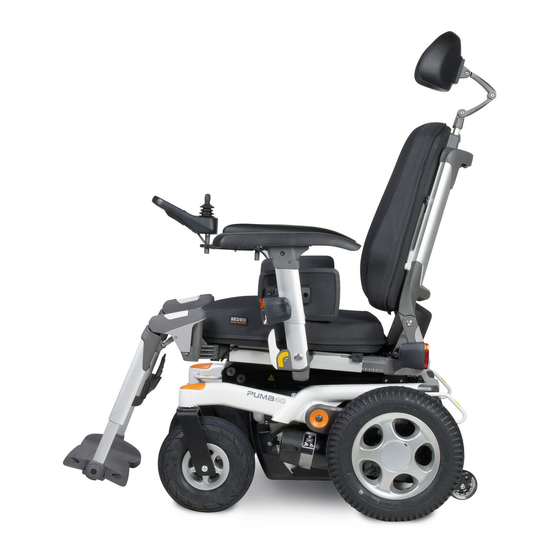

SERVICEANLEITUNG
PUMA 20/40

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Handicare Puma 20

Inhaltszusammenfassung für Handicare Puma 20

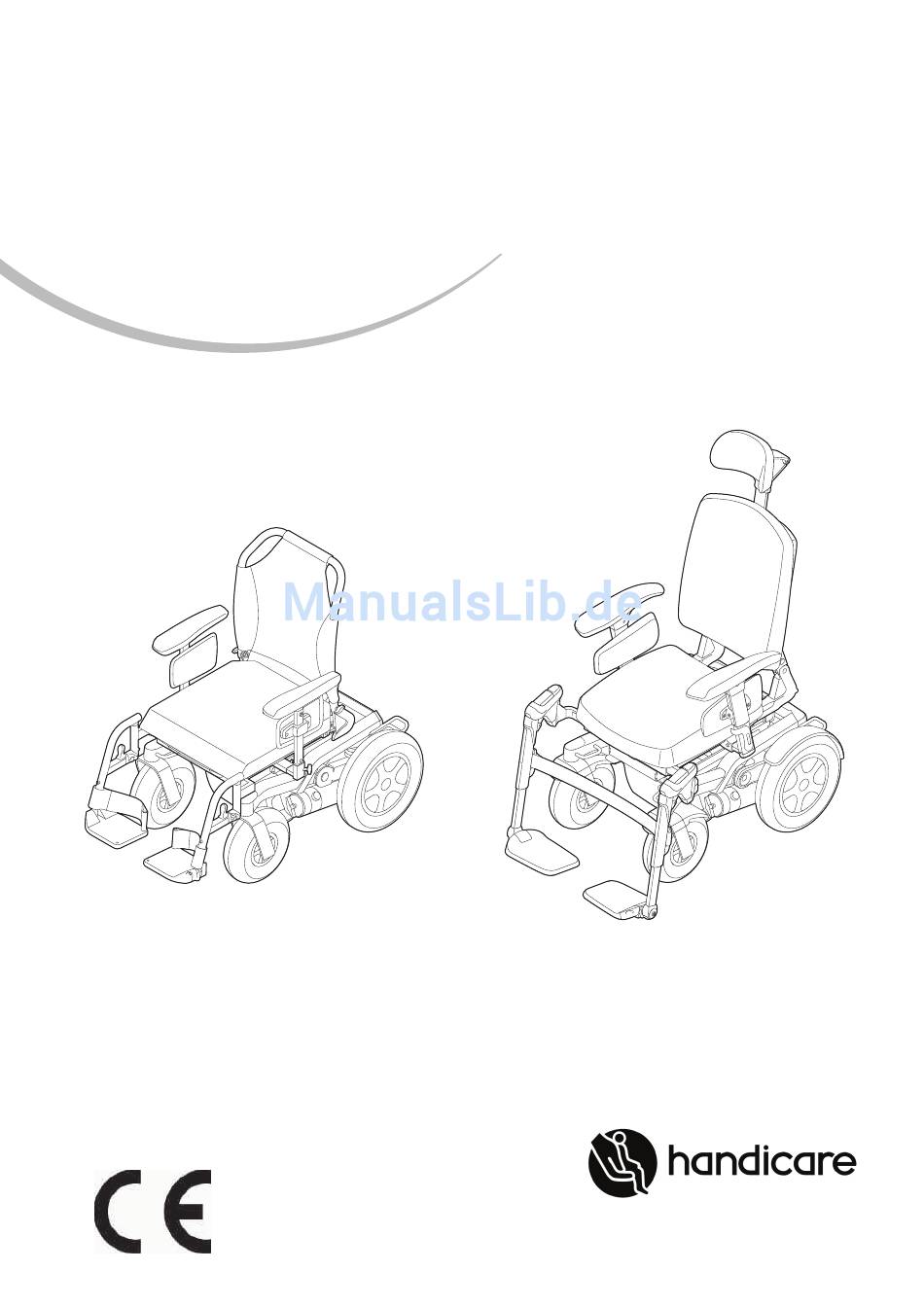

  • Seite 1 SERVICEANLEITUNG PUMA 20/40...
  • Seite 2 Recht auf Änderungen und Modifi kationen vor. Die bereitgestellten Informationen gelten für das Produkt in der Standardversion. Handicare kann nicht für mögliche Schäden haftbar gemacht werden, die aus Spezifi kationen des Produkts resultieren, die von der Standardkonfi guration abweichen.

  • Seite 3: Inhaltsverzeichnis

    Diese Anleitung Identifi kation des Produkts Symbole, die in dieser Anleitung verwendet werden Sicherheit ................................7 Verringerung des maximalen Benutzergewichts, wenn Puma 20 Optionen an einem Puma 40 installiert sind! Qualifi kation des Personals Vorsichtsmaßnahmen und Warnhinweise Aufkleber, die am Rollstuhl verwendet werden Werkzeug, Teile und Komponenten ........................
  • Seite 4 Puma 20/40...

  • Seite 5: Einführung Serviceanleitung Puma 20/40 | 5

    20/40. Techniker, die Reparaturen an diesem Rollstuhl ausführen, müssen gut geschult sowie vertraut mit den Reparaturmethoden und der Wartung des Puma 20/40 Rollstuhls sein. Achten Sie immer darauf, dass Arbeiten sicher durchgeführt werden, insbesondere bei Verfahren, bei denen der Rollstuhl angehoben werden muss.

  • Seite 6: Symbole, Die In Dieser Anleitung Verwendet Werden

    6 | Einführung Serviceanleitung Puma 20/40 Puma 20/40 1.3 Symbole, die in dieser Anleitung verwendet werden Warnsymbol Befolgen Sie sorgfältig die Anweisungen neben diesem Symbol. Nichtbeachtung dieser Anweisungen kann zu Verletzungen oder Schäden am Rollstuhl oder Umfeld führen. ACHTUNG! Vorschläge und Tipps, die erforderliche Arbeiten oder Prozeduren leichter machen sollen.

  • Seite 7: Sicherheit

    2.1 Verringerung des maximalen Benutzergewichts, wenn Puma 20-Optionen an einem Puma 40 installiert sind! Falls eine der folgenden Puma 20 Optionen auf einem Puma 40 Träger installiert ist, wird das maximale Benutzergewicht auf 136 kg reduziert: • Sedeo Lite Sitzsystem (oder irgendeine Sedeo Lite Komponente) •...

  • Seite 8: Aufkleber, Die Am Rollstuhl Verwendet Werden

    Optionen auf dem Bestellformular angekreuzt wurden. Wenn eine Konfi guration bestellt wird, die zu Kollisionen führen kann, wendet Handicare modifi zierte Werkseinstellungen an und informiert den Kunden darüber mit einem Notiz, der im Lieferumfang des Rollstuhls enthalten ist. Die Konfi gurationstabellen für den Sitzwinkel liefern ebenfalls detaillierte Informationen zu Werkseinstellungen.
  • Seite 9 Puma 20/40 Sicherheit | 9 Verankerungspunkt des Tie-Down-Systems für den Transport in einem Fahrzeug. Quetschgefahr! Vorsicht beim Schwenken des Fahrpults zur Seite, damit nichts gequetscht wird. Klemmgefahr. Gefahr, sich die Finger zu klemmen.

  • Seite 10: Werkzeug, Teile Und Komponenten

    10 | Werkzeug, Teile und Komponenten Puma 20/40 Werkzeug, Teile und Komponenten 3.1 Werkzeug Folgendes Werkzeug wird für verschiedene mechanische Einstellungen und Wartungsarbeiten benötigt: Größe Menge Beschreibung (mm) Schraubendreher, mittel Hammer (Kunststoff) Gewindescheider Drahtschneider Sicherungsringzange Wasserpumpenzange Gabelschlüssel 10, 13 Ringschlüssel 10, 13 Drehmoment-Steckschlüssel...

  • Seite 11: Ersatzteile

    Puma 20/40 Ersatzteile | 11 Ersatzteile 4.1 Die Verwendung der Teilelisten Dieses Dokument ist als Nachschlagewerk gedacht, um Ersatzteile für den Rollstuhl, der auf der Vorderseite abgebildet ist, zu bestellen. Wie man bestellt: Bei der Ersatzteilbestellung bitte angeben: • Seriennummer (siehe Typenschild) •...

  • Seite 12: Träger- Und Sitzeinstellungen

    Puma 20/40 4.2 Träger- und Sitzeinstellungen Artikelnummer Beschreibung Menge Beschreibung Seite Batteriekasten und Sitz-Schnittstelle Puma 20/40 Schwinge und Motoren Puma 20 Schwinge und Motoren Puma 40 Lenkrad-Gabeln und Räder Puma 20 Lenkrad-Gabeln und Räder Puma 40 Abdeckungen Puma 20 Abdeckungen Puma 40...
  • Seite 13 Puma 20/40 Ersatzteile | 13 01 Träger- und Sitzeinstellungen / Batteriekasten, Aufhängung und Sitzschnittstelle Puma 20/40 Artikelnummer Beschreibung Menge 9005935 Sitz-Schnittstelle Set 4,5a 9002758 Batterie MK M40-12 Gel (40Ah C20) 4,5b 9006051 Batterie MK M50 AGM (50Ah C20) 4,5c 9002759...
  • Seite 14 Motorhalterung rechts 24b-29 9005938 Motorhalterung links 28-33a,37,38 9005940 Motor Heckantrieb rechts / Frontantrieb links, 6 km/h DX, Puma 20 28-32,33b,37,38 9005941 Motor Heckantrieb links / Frontantrieb rechts, 6 km/h DX, Puma 20 28-32,34a,37,38 9005942 Motor Heckantrieb rechts / Frontantrieb links, 6 km/h PG, Puma 20...
  • Seite 15 Puma 20/40 Ersatzteile | 15 03 Träger- und Sitzeinstellungen / Motorschwinge und Motoren Puma 40 Artikelnummer Beschreibung Menge 1-12 9005965 Gummifederung + Wippe 8-12 9005966 Gummifederung-Set 13-21 9005963 Kippschutz komplett Frontantrieb 13,15,16,18 9002896 Kippschutzrad Frontantrieb 22-30 9005962 Kippschutz komplett Heckantrieb...
  • Seite 16 16 | Ersatzteile Puma 20/40 04 Träger- und Sitzeinstellungen / Lenkradgabeln und Räder Puma 20 Artikelnummer Beschreibung Menge 9005934 Anti-Flatter + Lager Set 7-10 9005932 Lenkrad-Gabel 8-12a 9005986 Lenkrad Innenbereich 2.80/2.50-4, Luft 8-11,12b 9005989 Lenkrad Innenbereich 2.80/2.50-4, pannensicher 8-11,12c 9005987 Lenkrad Außenbereich rechts 3,00-4, grau, Luft...
  • Seite 17 Puma 20/40 Ersatzteile | 17 05 Träger- und Sitzeinstellungen / Lenkradgabeln und Räder Puma 40 Artikelnummer Beschreibung Menge 9005934 Anti-Flatter + Lager Set 7-10 9005932 Lenkrad-Gabel 8-11 9005998 Lenkrad Innenbereich 2.80/2.50-4, Luft 8-10,12 9006003 Lenkrad Innenbereich 2.80/2.50-4, pannensicher 8-10,13a 9006000 Lenkrad Außenbereich rechts 3,00-4, grau, Luft...
  • Seite 18 18 | Ersatzteile Puma 20/40 06 Träger- und Sitzeinstellungen / Abdeckungen Puma 20 Artikelnummer Beschreibung Menge 9005971 Batterieabdeckung schwarz 9005972 Batterieabdeckung-Clips Set 9004517 Batterieabdeckung 9005973 Abdeckungen für Rohrenden, dunkelgrau, Set 9005970 Handicare Logo Service 9-10 9005981 Abdeckungen für Steuerkopfl ager, dunkelgrau, Set...
  • Seite 19 Puma 20/40 Ersatzteile | 19 07 Träger- und Sitzeinstellungen / Abdeckungen Puma 40 Artikelnummer Beschreibung Menge 9005971 Batterieabdeckung schwarz 9005972 Batterieabdeckung-Clips Set 9005970 Logo Handicare 9005974 Abdeckung für Federungswippe, dunkelgrau 8a,16a,18a,19a 9005982 Deko-Abdeckungen, grün 8b,16b,18b,19b 9005983 Deko-Abdeckungen, blau 8c,16c,18c,19c 9005984...
  • Seite 20 20 | Ersatzteile Puma 20/40 08 Träger- und Sitzeinstellungen / Kantelungsmodule Puma 20 Artikelnummer Beschreibung Menge 9006017 Elektrische Neigung 25 º 9006025 Kantelung-Aktuator Montage-Set 9006023 Kantelung-Aktuator 8-14 9006018 Elektrische Kantelung 25 º Add-on 15-17 9006016 Mechanische Kantelung 9007749 Vierkantschlüssel 6 mm...
  • Seite 21 Puma 20/40 Ersatzteile | 21 09 Träger- und Sitzeinstellungen / Kantelungs- und Liftmodule Puma 40 Artikelnummer Beschreibung Menge 1-11 9006020 Elektrischer Lift mit elektrischer Kantelung 45 º 9006025 Kantelung-Aktuator Montage-Set 9006023 Kantelung-Aktuator 8-10 9006024 Lift-Aktuator Montage-Set 8-11 9006022 Lift-Aktuator 12-14, 1-2, 4-7...
  • Seite 22 22 | Ersatzteile Puma 20/40 10 Träger- und Sitzeinstellungen / Steighilfe Puma 20/40 Artikelnummer Beschreibung Menge 1-16 9005740 Steighilfe 7-15 9003571 Steighilfe-Gasfeder 9003520 Steighilfe-Schuh...

  • Seite 23: Verkabelung Und Module Shark

    Puma 20/40 Ersatzteile | 23 4.3 Verkabelung und Module Shark Artikelnummer Beschreibung Menge 9007143 Shark Fahrpult nur fahren DK-REMD01 Service 9007144 Shark Fahrpult fahren + Beleuchtung DK-REMD31 Service 9007145 Shark Fahrpult fahren + Beleuchtung + 2 Aktuatoren DK-REMD21 Service 9007150...
  • Seite 24 24 | Ersatzteile Puma 20/40 Diagramm Shark-System; um die richtigen Teile für das System zu identifi zieren...

  • Seite 25: Verkabelung Und Module R-Net

    Puma 20/40 Ersatzteile | 25 4.4 Verkabelung und Module R-net Artikelnummer Beschreibung Menge 9007156 R-net Fahrpult Modul Beleuchtung JSM LED-L-Service 9002910 R-net Fahrpult-Modul Farbe CJSM-L-sw Service 9007165 R-net Fahrpult-Modul Farbe CJSM-L-sw Tisch Service 9002918 R-net Powermodul PM120 (120A) Service 9006030...
  • Seite 26 26 | Ersatzteile Puma 20/40 Diagramm R-net-System; um die richtigen Teile für das System zu identifi zieren...

  • Seite 27: Verkabelung Und Module Dx2

    Puma 20/40 Ersatzteile | 27 4.5 Verkabelung und Module DX2 Artikelnummer Beschreibung Menge 9007146 DX2 Fahrpult REM420 Service 9007147 DX2 Fahrpult REM421 Service 9007148 DX2 Fahrpult REM550 Service 9007154 DX 16 Tasten Fahrpult Beleuchtung REM48 Service 9007155 DX 16 Tasten Fahrpult PLUS REM48 Service...
  • Seite 28 28 | Ersatzteile Puma 20/40 Diagramm DX2-System; um die richtigen Teile für das System zu identifi zieren...

  • Seite 29: Verkabelung Und Module Vr

    Puma 20/40 Ersatzteile | 29 4.6 Verkabelung und Module VR-2 Artikelnummer Beschreibung Menge 9002907 VR-2 Farhpultmodul nur fahren JSM Service 9002908 VR-2 Farhpultmodul Beleuchtung JSM-L Service 9002909 VR-2 Farhpultmodul Aktuatoren & Beleuchtung JSM-A-L Service 9002916 VR-2 Powermodul VR2-90 (90A) Service...
  • Seite 30 30 | Ersatzteile Puma 20/40 Diagramm VR-2-System; um die richtigen Teile für das System zu identifi zieren...

  • Seite 31: Serviceanweisungen

    Puma 20/40 Serviceanweisungen | 31 Serviceanweisungen | 31 Serviceanweisungen 5.1 Wartungsplan Im Folgenden wird gezeigt, was geprüft werden muss, wie oft dies getan werden sollte und von wem. Durchzuführen von Zeit Beschreibung Lieferant Benutzer Täglich • Batterien laden nach jedem Gebrauch.

  • Seite 32: Montage, Austausch- Und Einstellanweisungen

    32 | Serviceanweisungen 32 | Serviceanweisungen Puma 20/40 VR-2 • Stellen Sie sicher, dass die Batterien immer vollständig aufgeladen sind. • Benutzen Sie den Rollstuhl nicht, wenn die Batterien fast leer sind. Dies kann zur Beschädigung der Batterien führen und Sie laufen Gefahr, dass der Rollstuhl ungewollt stehenbleibt.

  • Seite 33: Puma 20 / Puma 40 Träger

    Serviceanweisungen | 33 Serviceanweisungen | 33 5.2.1 Puma 20 / Puma 40 Träger Den Puma 20/40 von Frontantrieb (FWD) auf Heckantrieb (RWD) umbauen und umgekehrt. Vorbereitung Relevante Artikel-Nummern • Schalten Sie den Rollstuhl am Fahrpult aus. • 9005962 P2040 Kippschutz RWD Komplett Service •...
  • Seite 34 34 | Serviceanweisungen 34 | Serviceanweisungen Puma 20/40 Umbausatz für die Umwandlung von RWD in FWD. Erforderliches Werkzeug. Schritt 2 Schnittstelle und Sitz entfernen. Hinweis! Heben Sie den Sitz an, falls der Rollstuhl über einen elektrischen Lift verfügt.
  • Seite 35 Puma 20/40 Serviceanweisungen | 35 Serviceanweisungen | 35...
  • Seite 36 36 | Serviceanweisungen 36 | Serviceanweisungen Puma 20/40 Hinweis!Heben Sie die Abstandshalter zur Wiederverwendung bei Schritt 5.2 auf! Schritt 3 Wechseln Sie die Richtung der Antriebsräder und der Schmutzfänger (nur Puma 40). Hinweis! Verwenden Sie eine Hebevorrichtung um eine fachgerechte Arbeitsfl äche zu gewährleisten.
  • Seite 37 Puma 20/40 Serviceanweisungen | 37 Serviceanweisungen | 37 Hinweis! Prüfen, ob die Passfeder noch vorhanden ist! Hinweis! Der Puma 40 hat Schmutzfänger, entfernen Sie Hinweis! Entsorgen Sie den Ring und die Schraube! diese! Schritt 4 Ersetzen Sie die Kippschutzräder und die Halter.
  • Seite 38 Hinweis! Schrauben der Antriebsräder mit 25 Nm anziehen! Schritt 6 Wechseln Sie die Position der Lenkräder. Hinweis! Radachse und Mutter des Lenkrads mit 25 Nm anziehen! Vorsicht! Verwenden Sie beim Puma 20 einen zusätzlichen Ring zwischen dem Rad und der Gabel auf beiden Seiten des Lenkrads!
  • Seite 39 Puma 20/40 Serviceanweisungen | 39 Serviceanweisungen | 39 Schritt 7 Montieren Sie die Schnittstelle und den Sitz wieder.
  • Seite 40 40 | Serviceanweisungen 40 | Serviceanweisungen Puma 20/40 Shark 9006429 Shark Bus-Verlängerungskabel 0,9 m 9006430 Shark Bus-Verlängerungskabel 1,2 m 9006431 Shark Bus-Verlängerungskabel 0,64 m 9006429 Shark Bus-Verlängerungskabel 0,9 m Shark mit Lift 9006304 9006305 P2040 Shark Kabel Licht + Lift + Akt. FWD P2040 Shark Kabel Licht + Lift + Akt.
  • Seite 41 Puma 20/40 Serviceanweisungen | 41 Serviceanweisungen | 41 Schritt 8 Programmieren Sie den Rollstuhl wieder. Hinweis! Programmieren Sie den Rollstuhl mit dem entsprechenden Standardprogramm für RWD.
  • Seite 42 42 | Serviceanweisungen 42 | Serviceanweisungen Puma 20/40 Montage der Steighilfe (Puma 20/40 - RWD) Vorbereitung Relevante Artikel-Nummern • Schalten Sie den Rollstuhl am Fahrpult aus. • 9005740 Steighilfe Puma 20/40 • Verwenden Sie eine Hebevorrichtung, um die Antriebsräder anzuheben, damit sie keinen Bodenkontakt Verwendetes Werkzeug haben.
  • Seite 43 Puma 20/40 Serviceanweisungen | 43 Serviceanweisungen | 43...
  • Seite 44 Auswechseln der Kohlebürsten (Puma 20/40) Vorbereitung Relevante Artikel-Nummern • Schalten Sie den Rollstuhl am Fahrpult aus. • 9006360 Puma 20 Motor Bürsten-Set (2x2 tlg. mit • Achten Sie darauf, dass sich der Freilauf-Schalter im Abdeckung) Modus "Fahren" befi ndet. Wenn sich der Freilauf-Schalter •...
  • Seite 45 Puma 20/40 Serviceanweisungen | 45 Serviceanweisungen | 45...
  • Seite 46 46 | Serviceanweisungen 46 | Serviceanweisungen Puma 20/40 Hinweis! Überprüfen Sie den Kollektor auf dem Anker des Motors; wenn der Kollektor sehr verschlissen ist, ersetzen Sie die komplette Antriebseinheit.
  • Seite 47 Puma 20/40 Serviceanweisungen | 47 Serviceanweisungen | 47 Hinweis! Prüfen, ob die Passfeder noch vorhanden ist! Schrauben der Antriebsräder mit 25 Nm anziehen! Schrauben werden mit Loctite Schraubensicherungslack zur Verfügung gestellt!

  • Seite 48: Antriebsräder (Puma 20/40)

    Hinweis • Schraubendreher • Verwenden Sie eine Hebevorrichtung, um den Rollstuhl • Hammer (Kunststoff) bzw. den Träger des Puma 20/40 anzuheben. • Drehmomentschlüssel, Nuss, 13 mm • Pumpen Sie den Schlauch mit dem korrekten Druck auf! • Wasserpumpenzange (Siehe "Technische Daten") Symbole •...
  • Seite 49 Puma 20/40 Serviceanweisungen | 49 Serviceanweisungen | 49 Hinweis! Prüfen, ob die Passfeder noch vorhanden ist! Schrauben der Antriebsräder mit 25 Nm anziehen! Schrauben werden mit Loctite Schraubensicherungslack zur Verfügung gestellt!
  • Seite 50 50 | Serviceanweisungen 50 | Serviceanweisungen Puma 20/40...
  • Seite 51 • Pumpen Sie den Schlauch mit dem korrekten Druck auf! (Siehe: "Technische Daten") Hinweis • Verwenden Sie eine , um den Rollstuhl Hebevorrichtung bzw. den Träger des Puma 20/40 anzuheben. • Pumpen Sie den Schlauch mit dem korrekten Druck auf! (Siehe "Technische Daten") Hinweis! Geeigneter Arbeitsplatz erforderlich!
  • Seite 52 52 | Serviceanweisungen 52 | Serviceanweisungen Puma 20/40 Vorsicht! Lassen Sie zuerst die Luft aus dem Reifen heraus, bevor Sie das Rad demontieren. Führen Sie die Arbeitsschritte wie dargestellt durch!
  • Seite 53 Puma 20/40 Serviceanweisungen | 53 Serviceanweisungen | 53 Vorsicht! Stellen Sie sicher, dass Schlauch und Reifen richtig auf der Felge sitzen! Vorsicht! Stellen Sie sicher, dass der Schlauch nicht zwischen den beiden Felgenhälften eingeklemmt wird! Hinweis! Pumpen Sie den Schlauch mit dem korrekten Druck auf! (Siehe: "Technische Daten") Hinweis! Prüfen, ob die Passfeder noch vorhanden ist! Schrauben...
  • Seite 54 54 | Serviceanweisungen 54 | Serviceanweisungen Puma 20/40...

  • Seite 55: Lenkräder

    Hinweis pannensicher • Verwenden Sie eine Hebevorrichtung, um den Rollstuhl • 9006002 Lenkrad Außenbereich rechts 3,00-4, schwarz, bzw. den Träger des Puma 20/40 anzuheben. Luft • 9006001 Lenkrad Außenbereich links 3,00-4, schwarz, Luft • 9006007 Lenkrad Außenbereich rechts 3,00-4, schwarz, pannensicher •...
  • Seite 56 56 | Serviceanweisungen 56 | Serviceanweisungen Puma 20/40 Hinweis! Radachse und Mutter des Lenkrads mit 25 Nm anziehen! Vorsicht! Verwenden Sie beim Puma 20 einen zusätzlichen Ring zwischen dem Rad und der Gabel auf beiden Seiten des Lenkrads!
  • Seite 57 • Schalten Sie den Rollstuhl am Fahrpult aus. • Verwenden Sie eine Hebevorrichtung, um den Rollstuhl • Verwenden Sie eine Hebevorrichtung, damit sowohl die bzw. den Träger des Puma 20/40 anzuheben. Antriebs- als auch die Lenkräder Bodenfreiheit haben. Verwendetes Werkzeug •...
  • Seite 58 58 | Serviceanweisungen 58 | Serviceanweisungen Puma 20/40 Vorsicht! Lassen Sie zuerst die Luft aus dem Reifen heraus, bevor Sie das Rad demontieren. Führen Sie die Arbeitsschritte wie dargestellt durch! Vorsicht! Stellen Sie sicher, dass Schlauch und Reifen richtig auf der Felge sitzen! Vorsicht! Stellen Sie sicher, dass der Schlauch nicht zwischen den beiden Felgenhälften eingeklemmt wird!
  • Seite 59 Puma 20/40 Serviceanweisungen | 59 Serviceanweisungen | 59 Vorsicht! Lassen Sie zuerst die Luft aus dem Reifen heraus, bevor Sie das Rad demontieren. Führen Sie die Arbeitsschritte wie dargestellt durch!
  • Seite 60 • Schalten Sie den Rollstuhl am Fahrpult aus. • Verwenden Sie eine Hebevorrichtung, um den Rollstuhl • Verwenden Sie eine Hebevorrichtung, damit sowohl die bzw. den Träger des Puma 20/40 anzuheben. Antriebs- als auch die Lenkräder Bodenfreiheit haben. Relevante Artikel-Nummern Anweisungen •...
  • Seite 61 Lenkradgabel auf! Hinweis! Schraube der Lenkradgabel mit 7 Nm anziehen! Hinweis! Radachse und Mutter des Lenkrads mit 25 Nm anziehen! Vorsicht! Verwenden Sie beim Puma 20 einen zusätzlichen Ring zwischen dem Rad und der Gabel auf beiden Seiten des Lenkrads!

  • Seite 62: Ersatzteile

    62 | Serviceanweisungen 62 | Serviceanweisungen Puma 20/40 5.2.4 Ersatzteile Batterien austauschen Vorbereitung Relevante Artikel-Nummern • Schalten Sie den Rollstuhl am Fahrpult aus. • 9002592 M8x12 CKS BZK PRECOTE 85 • Entfernen Sie die Sicherungen aus dem Batteriekasten, • 00000.2003 Sicherungsring, fl ach M8 bevor Sie irgendwelche Arbeiten an der elektrischen •...
  • Seite 63 Puma 20/40 Serviceanweisungen | 63 Serviceanweisungen | 63 Vorsicht! Ein Batterieträger mit Batterien ist schwer! Vorsicht beim Herausnehmen des Batterieträgers aus dem Batteriekasten! Ziehen Sie den Batterieträger langsam vom Vorsprung des Batteriekastens herunter! Vorsicht! Die Entsorgung der Batterien muss in Übereinstimmung mit den örtlichen Vorschriften durchgeführt...
  • Seite 64 64 | Serviceanweisungen 64 | Serviceanweisungen Puma 20/40 Hinweis! Führen Sie den Abstandshalter der Batterien richtig ein, wie in den folgenden Grafi ken dargestellt! Hinweis! Führen Sie den Abstandshalter der Batterien richtig ein, wie in den folgenden Grafi ken dargestellt! Vorsicht! Schieben Sie den Batterieträger langsam auf den...
  • Seite 65 Puma 20/40 Serviceanweisungen | 65 Serviceanweisungen | 65...
  • Seite 66 Übereinstimmung mit örtlichen Vorschriften. neue Powermodul in umgekehrter Reihenfolge. Info • Verwenden Sie eine Hebevorrichtung, um den Rollstuhl bzw. den Träger des Puma 20/40 anzuheben. • Einige Teile müssen ausgetauscht werden; dies wird durch ein Symbol angezeigt. • Entfernen Sie immer die Sicherungen aus dem Batteriekasten, bevor Sie irgendwelche Arbeiten an der elektrischen Anlage durchführen!
  • Seite 67 Puma 20/40 Serviceanweisungen | 67 Serviceanweisungen | 67 Vorsicht! Die Entsorgung des Powermoduls muss in Übereinstimmung mit den örtlichen Vorschriften durchgeführt werden!
  • Seite 68 68 | Serviceanweisungen 68 | Serviceanweisungen Puma 20/40...
  • Seite 69 Puma 20/40 Serviceanweisungen | 69 Serviceanweisungen | 69 Schmutzfänger austauschen (nur Puma 40) Vorbereitung Relevante Artikel-Nummern • Schalten Sie den Rollstuhl am Fahrpult aus. • 9004533 Antriebsrad Schmutzfänger schwarz • Verwenden Sie eine Hebevorrichtung, um die • 0001.1110 Nieten alu 3,2 x 10 Antriebsräder anzuheben, damit sie keinen...
  • Seite 70 70 | Serviceanweisungen 70 | Serviceanweisungen Puma 20/40...
  • Seite 71 Puma 20/40 Serviceanweisungen | 71 Serviceanweisungen | 71 Farbige Abdeckungen austauschen Kugelkopf-Abdeckung / Deko-Ring Motor-Arm / Deko-Streifen Aufhängungswippe Abdeckung Vorbereitung Hinweis Schalten Sie den Rollstuhl am Fahrpult aus. Verwenden Sie einen Schraubendreher, falls Sie die Abdeckungen nicht von Hand lösen können.
  • Seite 72 72 | Serviceanweisungen 72 | Serviceanweisungen Puma 20/40...

  • Seite 73: Sitzeinstellungen

    • Schalten Sie den Rollstuhl am Fahrpult aus. • Verwenden Sie eine Hebevorrichtung, um den Rollstuhl • Entfernen Sie die Sicherungen aus dem Batteriekasten, bzw. den Träger des Puma 20/40 anzuheben. bevor Sie irgendwelche Arbeiten an der elektrischen • Das Anheben der Sitzhöhe wirkt sich negativ auf Anlage durchführen.
  • Seite 74 74 | Serviceanweisungen 74 | Serviceanweisungen Puma 20/40 Hinweis! Heben Sie den Sitz an, falls der Rollstuhl mit einem Lift ausgestattet ist.
  • Seite 75 Puma 20/40 Serviceanweisungen | 75 Serviceanweisungen | 75 Hinweis! Heben Sie die Abstandshalter zur Wiederverwendung für den Wiederzusammenbau des Rollstuhls auf. Vorsicht! Zwei Personen sind erforderlich, um diese Arbeit durchzuführen.
  • Seite 76 76 | Serviceanweisungen 76 | Serviceanweisungen Puma 20/40 Vorsicht! Zwei Personen sind erforderlich, um diese Arbeit durchzuführen.
  • Seite 77 Puma 20/40 Serviceanweisungen | 77 Serviceanweisungen | 77 Hinweis! Verwenden Sie die Abstandshalter wieder. Hinweis! Befestigen Sie die Kabel mit Kabelbindern!
  • Seite 78 78 | Serviceanweisungen 78 | Serviceanweisungen Puma 20/40...
  • Seite 79 Puma 20/40 Serviceanweisungen | 79 Serviceanweisungen | 79 Schwerpunkt einstellen Vorbereitung FWD zu verwenden und umgekehrt. • Schalten Sie den Rollstuhl am Fahrpult aus. Relevante Artikel-Nummern • 9002592 M8x12 CKS BZK PRECOTE 85 • 00000.2003 Sicherungsring, fl ach M8 Anweisungen...
  • Seite 80 80 | Serviceanweisungen 80 | Serviceanweisungen Puma 20/40...
  • Seite 81 Puma 20/40 Serviceanweisungen | 81 Serviceanweisungen | 81...
  • Seite 82 Zwei Personen sind erforderlich, um diese Arbeit durchzuführen. (Siehe Anleitung: Den Puma 20/40 von FWD auf RWD Hinweis! Seien Sie sich des Problems bewusst! umstellen, Schritt 2 Schnittstelle und Sitz entfernen). • Lösen Sie die 2 Schrauben im Rahmen der Schnittstelle.
  • Seite 83 • Gabel- oder Ringschlüssel 10 mm Zwei Personen sind erforderlich, um diese Arbeit durchzuführen. Symbole (Siehe Anleitung: Den Puma 20/40 von FWD auf RWD Diese Arbeit muss von zwei Personen durchgeführt umstellen, Schritt 2 Schnittstelle und Sitz entfernen). werden! • Lösen Sie die 2 Schrauben des Drehpunktes 1 oder 2 im Rahmen der Schnittstelle.

  • Seite 84: Konfi Gurationstabellen Der Sitzkantelung

    º), Befestigung des 0-25 º Tilt-Moduls (bei Drehpunkt 1 oder Drehpunkt 2, siehe Abbildung), Sitzhöhe, Sitztiefe, Sitzkissen, Einstellung des Schwerpunkts. PUMA 20/40 RWD, Sedeo Lite, elektrische Einstellung der Sitzkantelung 0 - 25 ° Einstellung der Rückenlehne (Loch-Nr. | Sitztiefe in cm)
  • Seite 85 Puma 20/40 Serviceanweisungen | 85 Serviceanweisungen | 85 PUMA 20/40 RWD, Sedeo Lite, elektrische Einstellung der Sitzkantelung 0 - 45 ° Einstellung der Rückenlehne (Loch-Nr. | Sitztiefe in cm) CoG-Einstellung Warnungen Loch 1 Loch 2 Loch 3 Loch 4 Loch 5 Loch 6 Loch 7 Loch 8 Loch 9 (Loch-Nr.)
  • Seite 86 86 | Serviceanweisungen 86 | Serviceanweisungen Puma 20/40 PUMA 20/40 RWD, Sedeo Pro, elektrische Einstellung der Sitzkantelung 0 - 45 °...
  • Seite 87 Puma 20/40 Serviceanweisungen | 87 Serviceanweisungen | 87 PUMA 20/40 FWD, Sedeo Pro, elektrische Einstellung der Sitzkantelung 0 - 45 °...
  • Seite 88 88 | Serviceanweisungen 88 | Serviceanweisungen Puma 20/40 PUMA 20/40 RWD, Sedeo Pro, elektrische Einstellung der Sitzkantelung 0 - 25 °...
  • Seite 89 Puma 20/40 Serviceanweisungen | 89 Serviceanweisungen | 89 PUMA 20/40 FWD, Sedeo Pro, elektrische Einstellung der Sitzkantelung 0 - 25 °...

  • Seite 90: Fehlersuche

    90 | Fehlersuche Puma 20/40 Fehlersuche Falls Ihr Puma 20/40 nicht funktioniert, obwohl die Batterien voll aufgeladen sind, sollten folgende Kontrollen durchgeführt werden, bevor Sie Ihren Lieferanten kontaktieren. Prüfen Sie, ob alle Batterieklemmen fest angeschlossen sind. Prüfen Sie, ob sich der Freilaufschalter im Modus "Fahren" befi ndet (und nicht im Modus "Schieben").

  • Seite 91: R-Net Tabelle Zur Fehlersuche

    Puma 20/40 Fehlersuche | 91 6.2 R-net Tabelle zur Fehlersuche Ereignistext Ereigniscode Beschreibung Die häufi gste Ursache dieses Fehlers ist, wenn sich der Fahrhebel nicht in der Mittelstellung befi ndet, bevor bzw. während das Steuerungssystem eingeschaltet wird. Die Anzeige zeigt "Fahrhebel nicht in Mittelstellung" für 5 Sekunden; falls der Fahrhebel nicht innerhalb dieser Zeit losgelassen wird, wird ein Fehler registriert.
  • Seite 92 92 | Fehlersuche Puma 20/40 Ereignistext Beschreibung Ereigniscode Dies geschieht, wenn das Steuerungssystem erkennt, dass die programmierte Zeit für die Verriegelung überschritten wurde. Zum Beispiel wurde das Eingabegerät (Fahrpult, Kopfsteuerung, Sip and Puff, etc.) nicht häufi g genug betätigt. Der Fehler zeigt an, warum das Steuerungssystem aus dem verriegelten Modus Zeitüberschreitung...
  • Seite 93 Puma 20/40 Fehlersuche | 93 Ereignistext Beschreibung Ereigniscode Dies geschieht, wenn das Steuerungssystem erkennt, dass der Aktuatorstromkreis des ISM zu heiß geworden ist. Das Steuerungssystem unterbricht den Betrieb des betreffenden Aktuatormotors. Überhitzung • Lassen Sie das ISM abkühlen. (Aktuatoren) • Falls das ISM häufi g überhitzt, überprüfen Sie den Zustand der Aktuatormotoren und die Verbindungen zu ihnen.
  • Seite 94 94 | Fehlersuche Puma 20/40 Ereignistext Beschreibung Ereigniscode Dies geschieht, wenn das Steuerungssystem einen Fehler in einem bestimmten Modul erkennt. Das Modul wird am Diagnosebildschirm angezeigt. • Überprüfen Sie alle Kabel und Verbindungen. Modulfehler • Schalten Sie die Stromversorgung aus und wieder ein.

  • Seite 95: Dx2 Tabelle Zur Fehlersuche

    Puma 20/40 Fehlersuche | 95 6.3 DX2 Tabelle zur Fehlersuche Signal Mögliche Ursache Abhilfe Dies ist wahrscheinlich eine "STILLSTAND"- Der Kontroller-Stecker ist nicht richtig am Zeitüberschreitung. AN/AUS-Leuchte "Powermodul" angeschlossen. Bringen Sie den Fahrhebel in die Mittelstellung und geht nicht an:...
  • Seite 96 Hinweis: Falls alle Stecker korrekt angeschlossen sind und Sie die Fehlersuchliste benutzt haben, den Fehler jedoch nicht gefunden haben, kontaktieren Sie die Serviceabteilung von Handicare. Bevor Sie die Shark-Buskabel, Sicherungen und/oder Module austauschen, entfernen Sie beide Sicherungen aus dem Batteriekasten, damit das System spannungsfrei ist.
  • Seite 97 Position befi ndet • Lassen Sie den Fahrhebel los, damit er sich zentrieren kann Ungültiges Aktuatorprofi l (A-F) oder Richtungsanweisung • Falls dies oft passiert, kontaktieren Sie die Serviceabteilung von Handicare Keine siehe DX2-System-Zustandsanzeigen Batteriespannung zu niedrig oder zu hoch Langsame •...
  • Seite 98 Alle Sekunden zu warten, bevor Sie das System wieder einschalten. • Wenn alle DX-BUS-Verbindungen in Ordnung sind, und das Aus- und Einschalten des Systems nicht hilft, rufen Sie die Serviceabteilung von Handicare an Alle Interner Fehler Alle Kontaktieren Sie die Serviceabteilung von Handicare...

  • Seite 99: Vr-2 Tabelle Zur Fehlersuche

    Puma 20/40 Fehlersuche | 99 6.4 VR-2 Tabelle zur Fehlersuche Ereignisarten und ihre möglichen Ursachen Sobald die Ereignisart festgestellt worden ist, sehen Sie den entsprechenden Abschnitt unten für weitere Informationen. Ereigniscode Beschreibung & Referenz Ereignisart 1320 Siehe "Strombegrenzung aktiv" 1505 M1 Magnetbremse Hinweis, siehe "Typ 9 - Magnetbremse Hinweis"...
  • Seite 100 100 | Fehlersuche Puma 20/40 Ereignis Mögliche Ursache Abhilfe Dies geschieht, wenn das Steuerungssystem erkennt, dass die Verbindung zum rechten Motor getrennt wurde. Überprüfen Sie die Anschlüsse und Verkabelung zum rechten Motor. Falls das Ereignis immer noch besteht, nachdem diese Prüfungen durchgeführt worden sind, dann ist vielleicht das Powermodul defekt.
  • Seite 101 Puma 20/40 Fehlersuche | 101 Ereignis Mögliche Ursache Abhilfe Dies geschieht, wenn das Steuerungssystem eine Batteriespannung über 35V erkennt. Die häufi gsten Ursachen hierfür sind eine übermäßige Aufl adung der Batterie oder schlechte Verbindungen zwischen der Steuerung und den Batterien.

  • Seite 102: Technische Produktinformationen

    Batterien Max. Einheit 260 x 172 x 210 Maximale Batterieabmessungen 2 (10,25 x 6,75 x 8,25) Zoll Batteriekapazität 40/60/74 GEL, 50 AGM (nur Puma 20) Ah (C20) Maximal zulässige Ladespannung Maximaler Ladestrom A (rms) Anschlusstyp Controller Isolationsklasse 2 doppelt isoliert...
  • Seite 103 * Reichweite ist ein theoretischer Wert und hängt von vielen Faktoren ab, wie: Fahrprogramm, Benutzergewicht, Verwendung von elektrischen Verstelloptionen und Beleuchtung, Wetterbedingungen, Fahrbedingungen (Steigung/Gefälle, Hindernisse, Beschaffenheit der Straße usw.), Batteriezustand, Reifenzustand usw. ** Seat height incl. load Modell PUMA 20 Sedeo Lite (9" / 13" Räder Innenbereich) Klasse Beschreibung Einheit...

  • Seite 104: Stromlaufplan

    104 | Technische Produktinformationen Puma 20/40 7.3 Stromlaufplan Shark; nur fahren Um das richtige Fahrpult, Powermodul, Bus und Kabel für das Shark-System bei allen möglichen Modellen zu bestimmen, verwenden Sie bitte den Fragebogen im Shark-Flussdiagramm auf Seite 24.
  • Seite 105 Puma 20/40 Technische Produktinformationen | 105 Shark; fahren und Beleuchtung Um das richtige Fahrpult, Powermodul, Bus und Kabel für das Shark-System bei allen möglichen Modellen zu bestimmen, verwenden Sie bitte den Fragebogen im Shark-Flussdiagramm auf Seite 24.
  • Seite 106 106 | Technische Produktinformationen Puma 20/40 Shark; fahren, Licht & Sitze Um das richtige Fahrpult, Powermodul, Bus und Kabel für das Shark-System bei allen möglichen Modellen zu bestimmen, verwenden Sie bitte den Fragebogen im Shark-Flussdiagramm auf Seite 24.
  • Seite 107 Puma 20/40 Technische Produktinformationen | 107 Um das richtige Fahrpult, Powermodul, Bus und Kabel für das DX-System bei allen möglichen Modellen zu bestimmen, verwenden Sie bitte den Fragebogen im DX-Flussdiagramm auf Seite 28.
  • Seite 108 108 | Technische Produktinformationen Puma 20/40 R-net Um das richtige Fahrpult, Powermodul, Bus und Kabel für das R-net-System bei allen möglichen Modellen zu bestimmen, verwenden Sie bitte den Fragebogen im R-net-Flussdiagramm auf Seite 26.
  • Seite 109 Puma 20/40 Technische Produktinformationen | 109 VR-2; nur fahren Um das richtige Fahrpult, Powermodul, Bus und Kabel für das VR-2-System bei allen möglichen Modellen zu bestimmen, verwenden Sie bitte den Fragebogen im VR-2-Flussdiagramm auf Seite 30.
  • Seite 110 110 | Technische Produktinformationen Puma 20/40 VR-2; fahren & Licht Um das richtige Fahrpult, Powermodul, Bus und Kabel für das VR-2-System bei allen möglichen Modellen zu bestimmen, verwenden Sie bitte den Fragebogen im VR-2-Flussdiagramm auf Seite 30.
  • Seite 111 Puma 20/40 Technische Produktinformationen | 111 VR-2; fahren, Licht & Sitze Um das richtige Fahrpult, Powermodul, Bus und Kabel für das VR-2-System bei allen möglichen Modellen zu bestimmen, verwenden Sie bitte den Fragebogen im VR-2-Flussdiagramm auf Seite 30.

  • Seite 112: Gewährleistung

    112 | Gewährleistung Puma 20/40 Gewährleistung Die Rechte des Kunden bei eventuellen Sach- oder Rechtsmängeln von gelieferter Ware bestimmt sich ausschließlich nach den gesetzlichen Vorschriften und diesen Bedingungen. Weitergehende oder andere Ansprüche des Kunden gegen uns oder unsere Erfüllungsgehilfen wegen Sach- oder Rechtsmängeln sind ausgeschlossen.

  • Seite 113: Haftungsbestimmungen

    Puma 20/40 Gewährleistung | 113...
  • Seite 114 114 | Puma 20/40 Version Seite Änderungen Zeichnung 2011 V1 2012 V1 Warnung hinzugefügt 'Kollision zwischen Träger und Kantelungsmodul bei niedrigster Sitzhöhe'' Abschnitt über Sedeo Lite und Pro gelöscht. Wurde separate Anleitung. Artikelnummern hinzugefügt: 1007080, 9006237, 00000.4042 und 00000.4035 (Position 14a - 14d, Innensechskantschrauben) Artikelnummern hinzugefügt: 9002784, 9006360 und 9006452 (Position 32, 37 und 38)
  • Seite 115 Puma 20/40 | 115...
  • Seite 116 116 | Puma 20/40 Handicare GmbH Maria-von-Linden-Straße 1 82110 Germering Germany Tel: +49 89 1891729-0 Fax: +49 89 1891729-99 www.handicare.de Ausgabe: 26.02.2013...
