安装

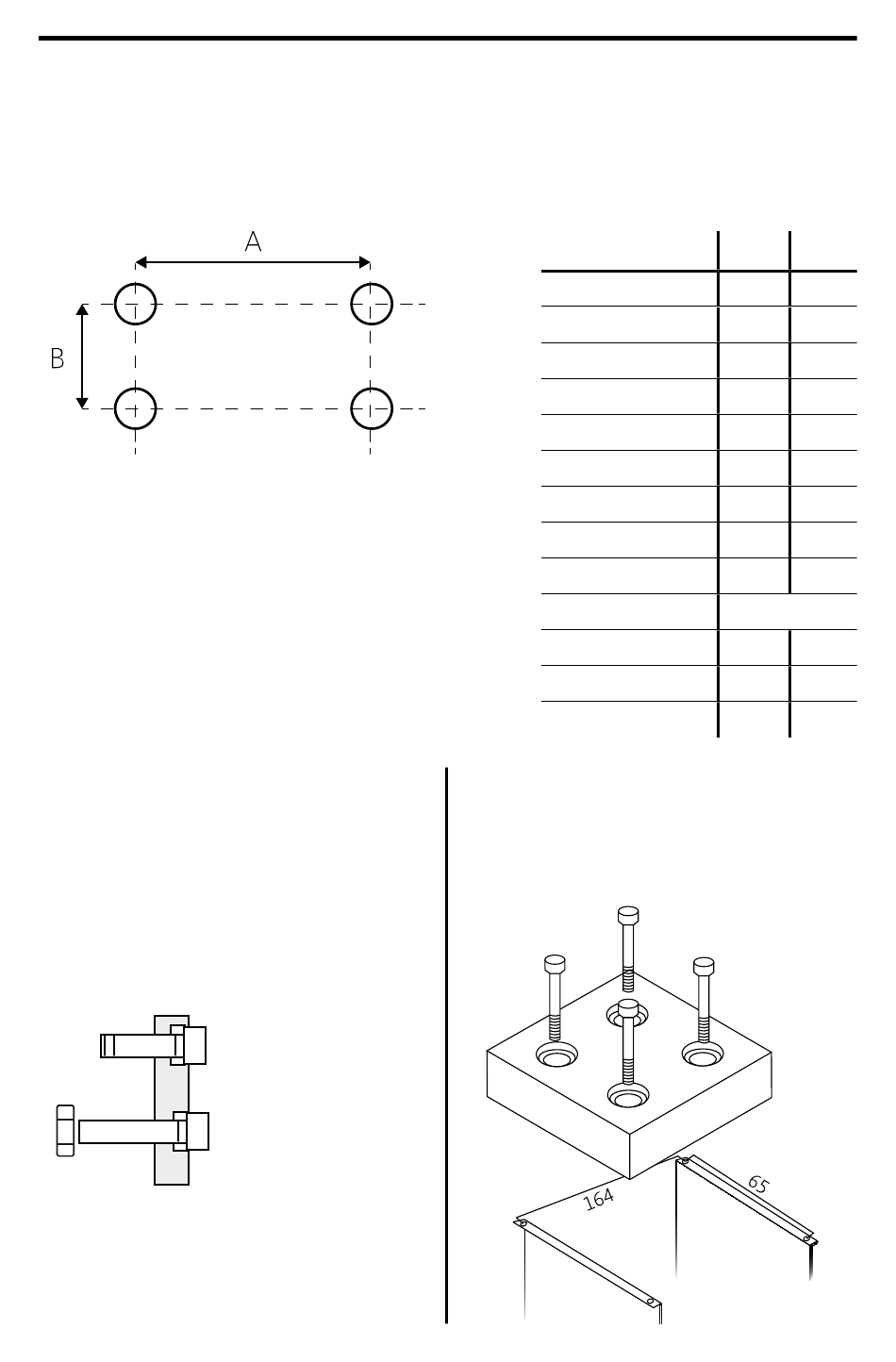

在一块固定面板上，预留四个M8螺纹孔或者8.5的通孔，孔距如下
表。
用M8的螺栓和锁紧螺母安装固
定端。 对于P124,用M12的螺栓
或预留直径13的通孔。
Model
P112 - P116
P124
P206 - P208
P306
P404
P505
P506 - P508
P5066 - P5068
P510
P606
P608
P808
P1004
对于P606，在设备上固定两个
支架，用四个螺栓来安装固定
端。
A B
103 40
194 46
103 31
103 31
103 22
103 31
115 31
115 31
115 40
*
50 30
50 30
63 18
