Instalación

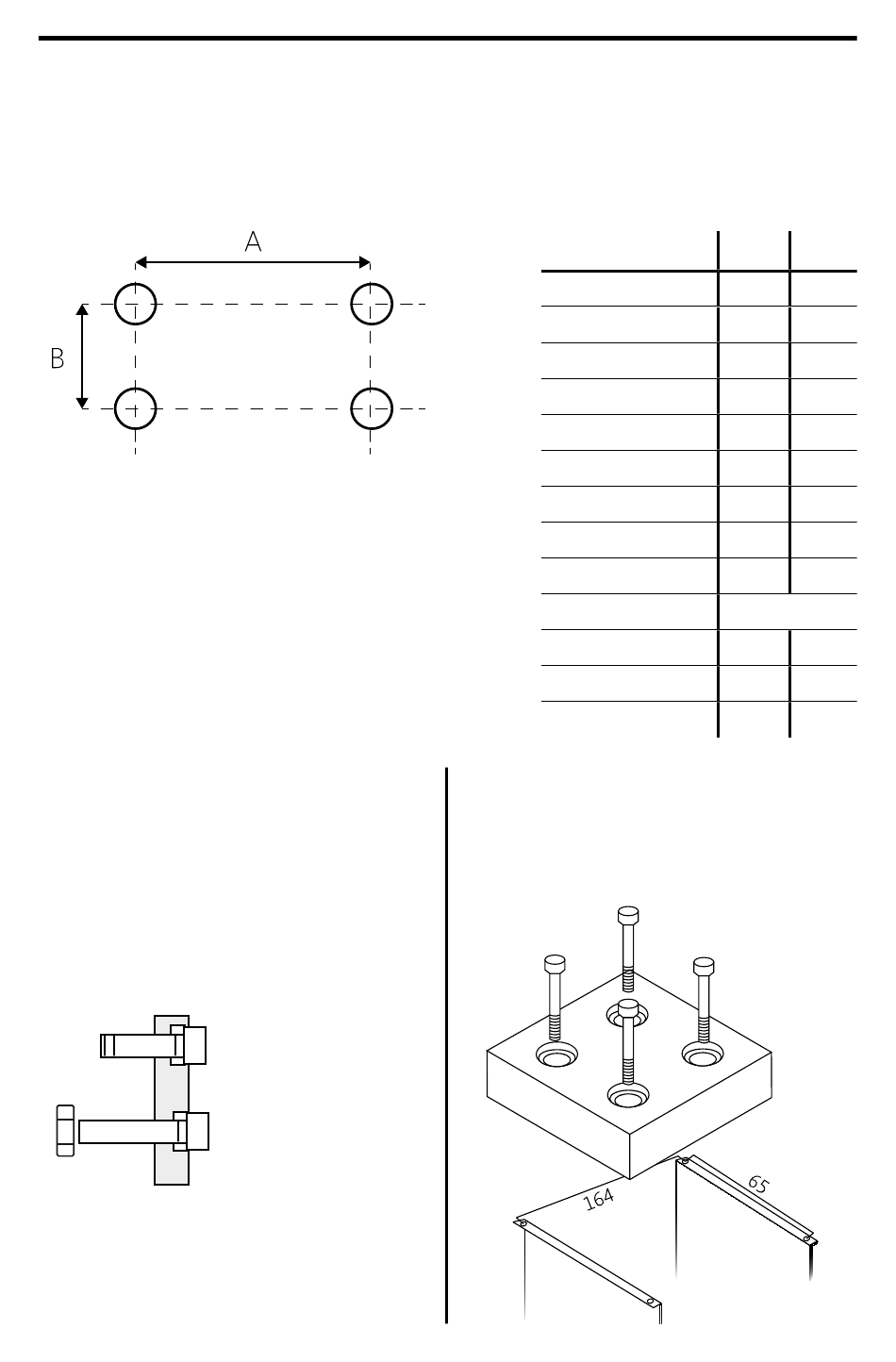

Taladre cuatro orificios roscados para tornillos M8 o cuatro orificios
pasantes con un diámetro de 8,5 en la pared de fijación.
Fije la parte fija con tornillos
Allen M8 y eventualmente una
contratuerca. Para la versión
P124, utilice tornillos Allen M12 o
taladre agujeros pasantes con un
diámetro de 13.
Modelo
P112 - P116
P124
P206 - P208
P306
P404
P505
P506 - P508
P5066 - P5068
P510
P606
P608
P808
P1004
*Para fijar la conexión MultiFaster
P606 aplique dos soportes a la
pared de fijación y monte la placa
fija utilizando cuatro tornillos.
A B
103 40
194 46
103 31
103 31
103 22
103 31
115 31
115 31
115 40
*
50 30
50 30
63 18
