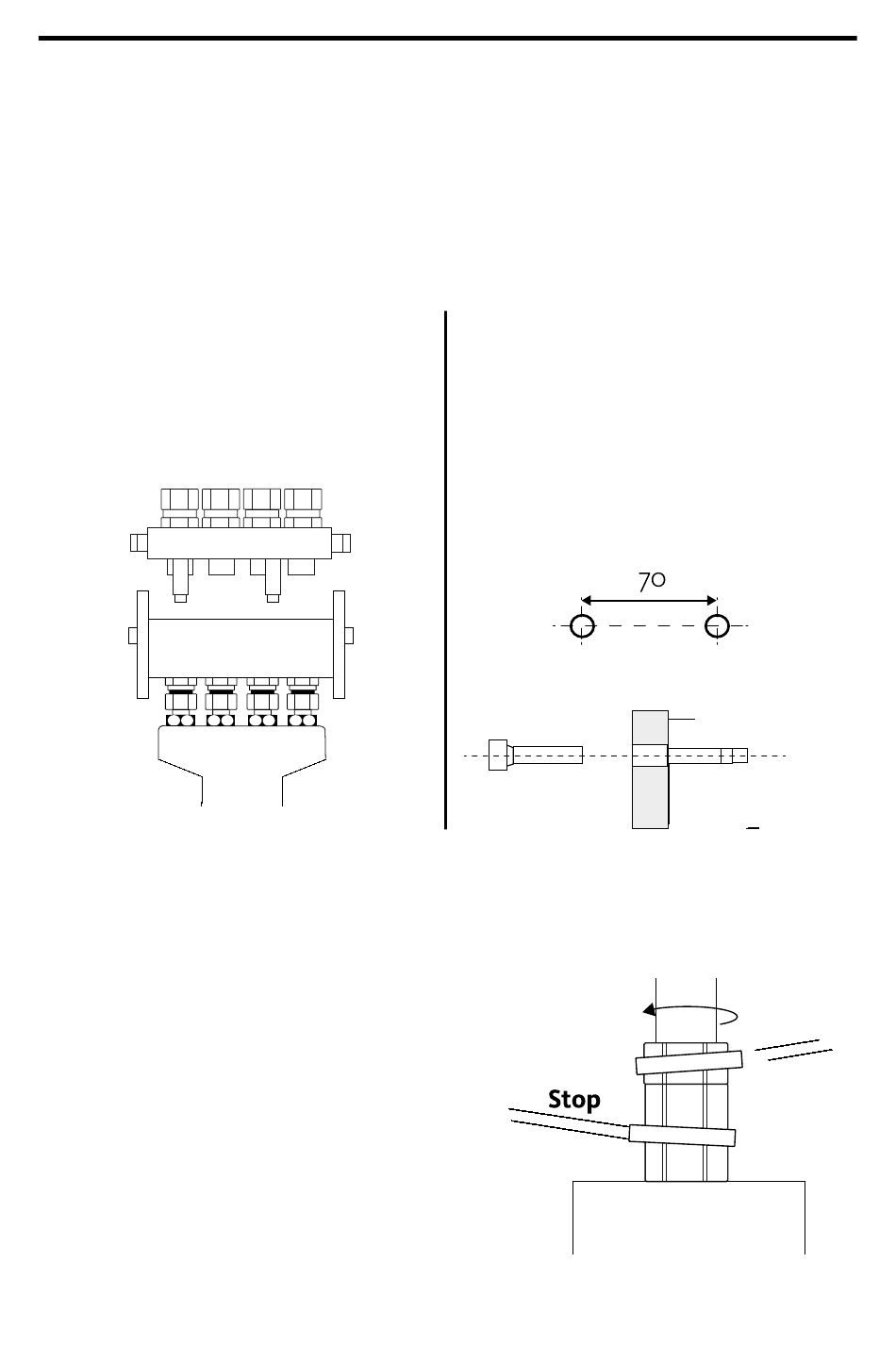

Art der Montage

PS... serie kann direkt auf ein Ventil oder an ein Panel montiert werden.
PD... und PW... serien sind für die Direktmontage auf das Ventil
konstruiert.
Anweisungen der mit dem Produkt ausgelieferten Anleitung folgen.
Montage auf Ventil
MultiFaster direkt unter
Venwendung der adapter
AD12G-DMLR1,5 auf das Ventil
setzen.

Montage der Hydraulik Leitung

Ist es stets notwendig, bei der
Montage zwei Schraubenschlüssel
zu verwenden, um ein Drehen der
Kupplungen während der Montage
zu verhindem.
Panel-Montage
Zwei Bohnungen im Panel
mit Durchmesser 8,5 wie
in Zeichnung dargestellt
vorbereiten. MultiFaster
unter Verwendung von M8
Innensechskantschrauben
montieren.
