Connettori Elettrici
Per il collegamento dei cavi ai connettori della parte fissa e della parte
mobile, possono essere utilizzati capicorda piatti tipo DIN 46247 o
cilindrici.
Dimensione "D"
Corrente Nominale
Terminale

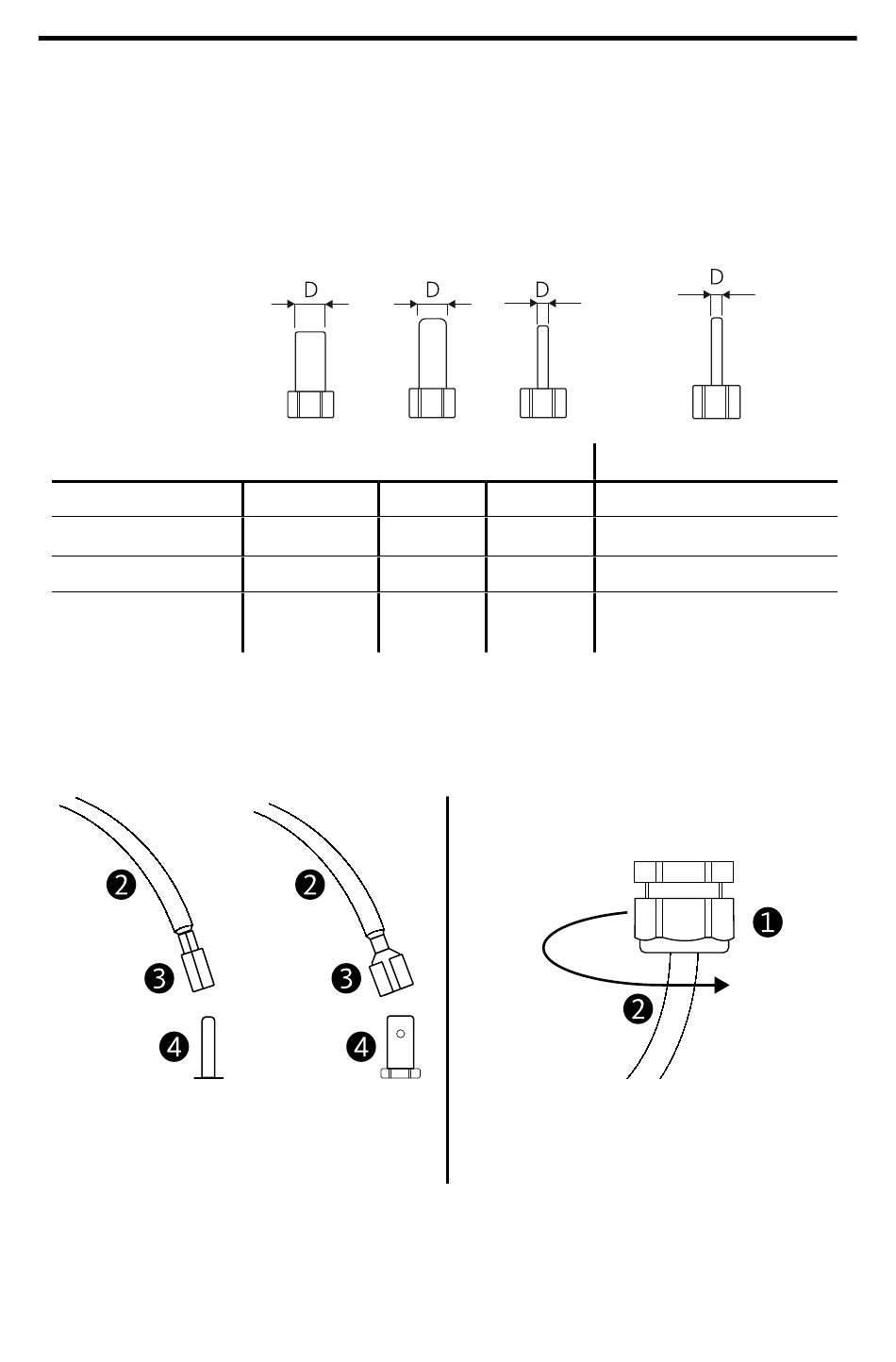

Collegamento al Cavo
Collegare i capicorda femmina 3
alle connessioni maschio 4.
SPEL 08-3
Standard A*
4.8 mm 4 mm
25 A 25 A
Piatto Cilindrico
(DIN 42647)
SPEL 08-7 and 32-31
B*
1.9 mm
16 A
CIlindrico
Bloccare i cavi 2 con il pressacavo
preassemblato 1.
Standard
1.55 mm
13 A
Cilindrico
