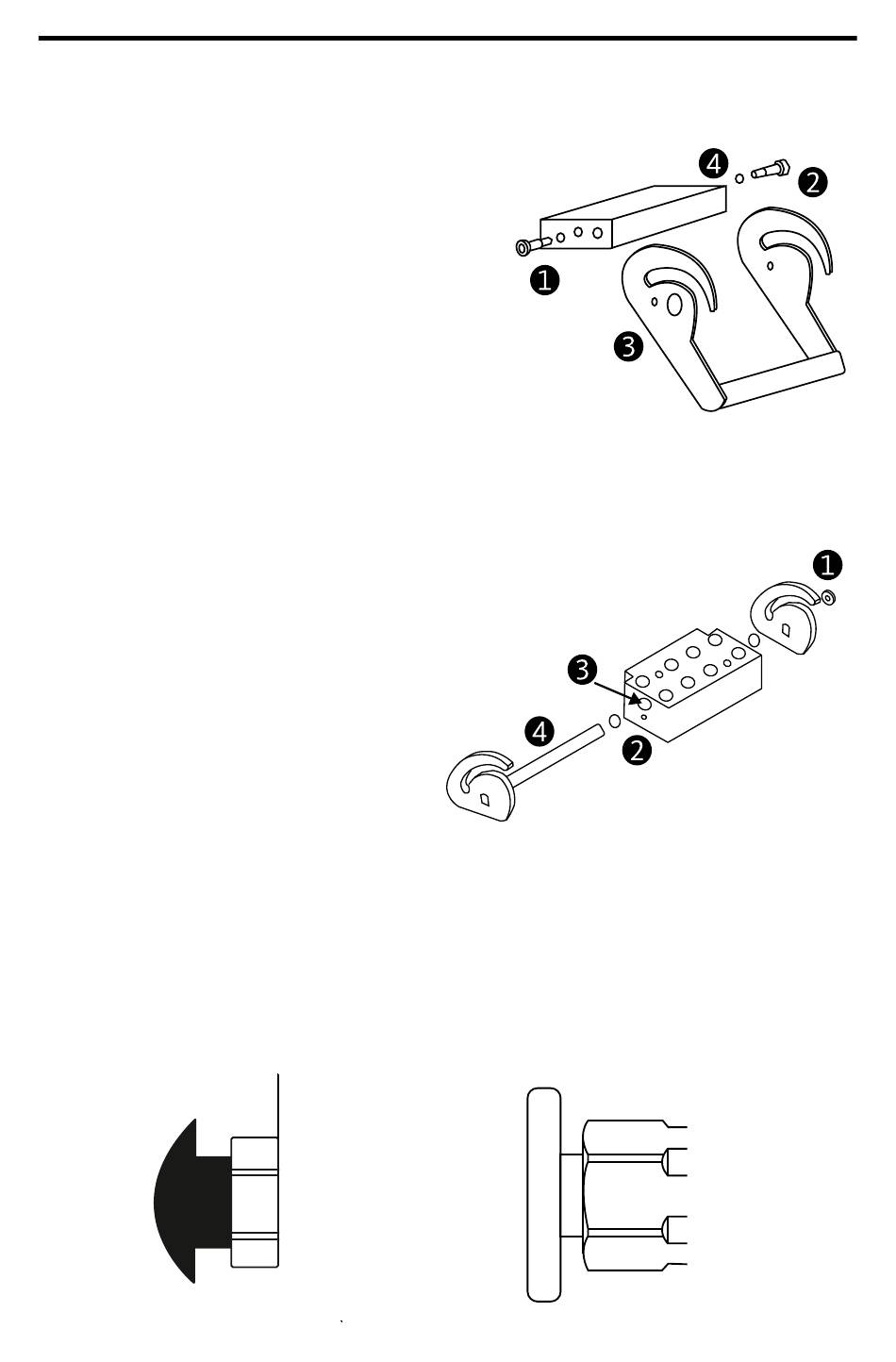

Remplacement du Levier - Fixage a Vis
Enlever les vis 1, 2 et les
rondelles de joint 4. Enlever le
levier endommagé. Introduire le
nouveau levier. Graisser les trous
3. Revisser les vis 1 et 2 avec
couple de serrage 12+2-0 Nm.
Remplacement du Levier - Fixage avec Arbre
Devisser l'écrou 1. Enlever le
levier endommagé. Nettoyer le
trou 3 pour l'axe 4. Remplacer
l'O-ring 2. Graisser l'O-ring 2
et l'axe 4 du nouveau levier.
Introduire le nouveau levier.
Revisser l'écrou 1 avec couple de
serrage 50±5 Nm.
Remplacement du Dispositif de Surete
Pour remplacer le bouton sécurisé, demandez le KIT SP5 ou KIT SP6.
