Connexions Electriques

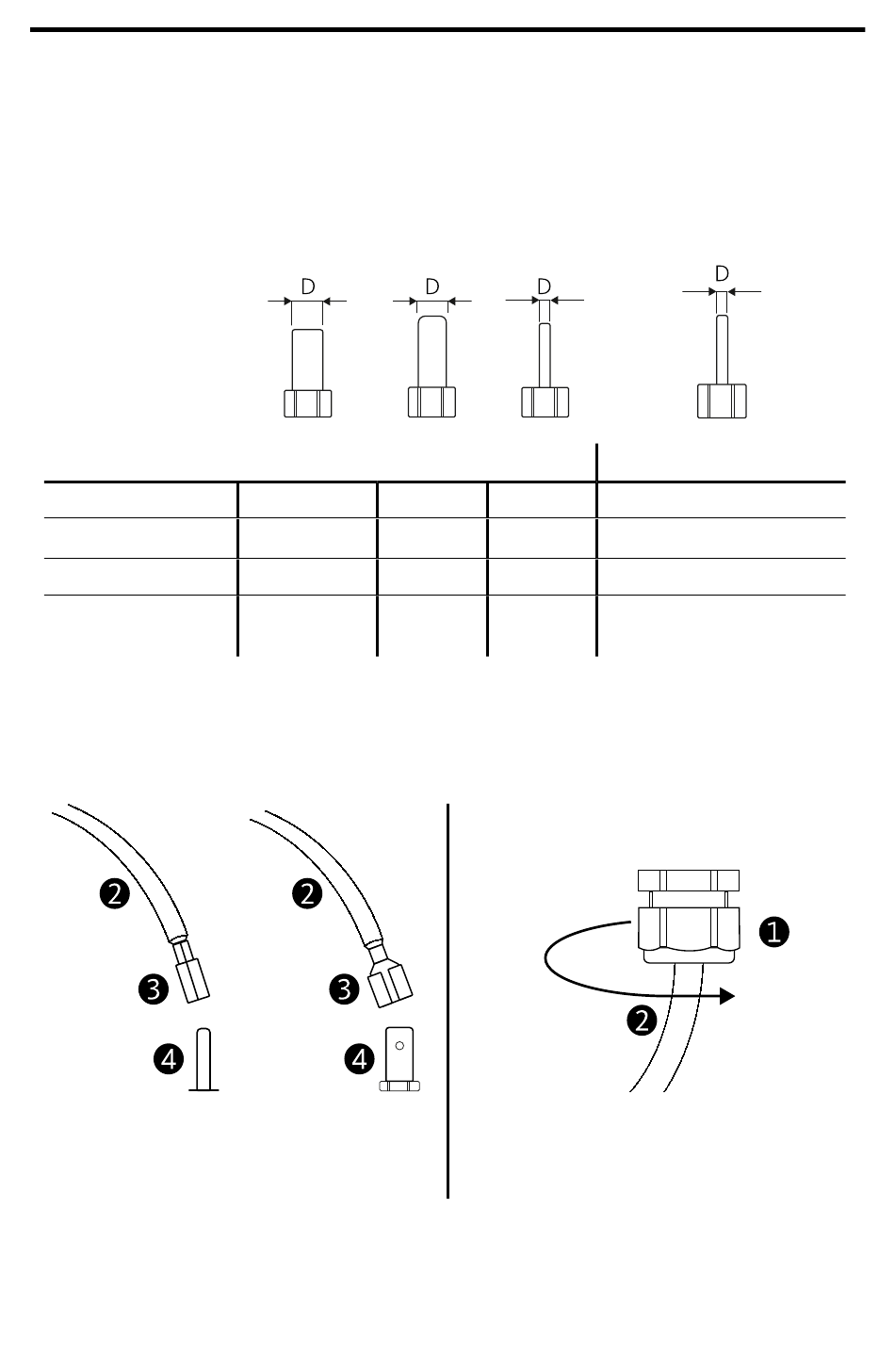

Pour connecter les câbles aux connecteurs de la partie fixe et de la
partie mobile on peut utiliser des cosses femelles version DIN 46247 ou
cylindriques.
Dimension "D"
Amperage nominal
Filetage
Connexion au Cable
Connecter les cosses femelles 3
aux connections mâles 4.
SPEL 08-3
Standard A*
4.8 mm 4 mm
25 A 25 A
Plan Cylindri-
(DIN 42647) que
SPEL 08-7 and 32-31
B*
1.9 mm
16 A
Cylindri-
que
Fixer le câbles 2 avec le presse-
câble 1 préassemblé.
Standard
1.55 mm
13 A
Cylindrique
