Электрические разъемы

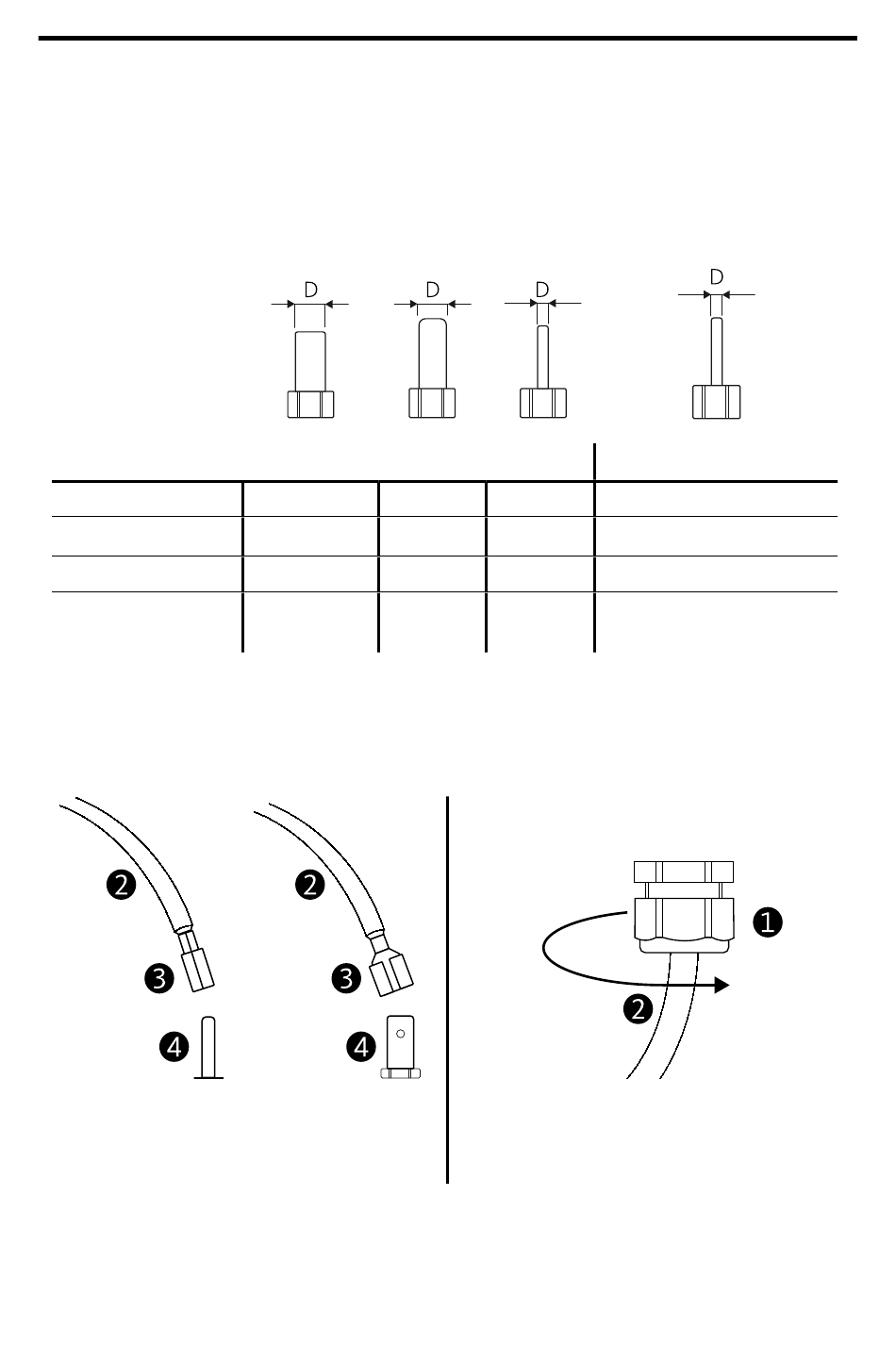

Для сборки электрических кабелей к разъему используйте
плоские кабельные наконечники DIN 46247 или цилиндрические
кабельные наконечники.
Dimension "D"
Rated current
Connecting end
Кабельный узел
Подсоедините клемму 3
боковой стороны кабеля к
клемме 4 разъема.
SPEL 08-3
Standard A*
4.8 mm 4 mm
25 A 25 A
Flat Cylindrical
(DIN 42647)
SPEL 08-7 and 32-31
B*
1.9 mm
16 A
Cylindrical
Заблокируйте кабели 2
прижимным кабелем 1.
Standard
1.55 mm
13 A
Cylindrical
