Type d'application
Série PS... peut être monté sur un distributeur ou un mur.
Séries PD... et PW... ont été projetés à fin d'être intégrés directement sur
le distributeur.

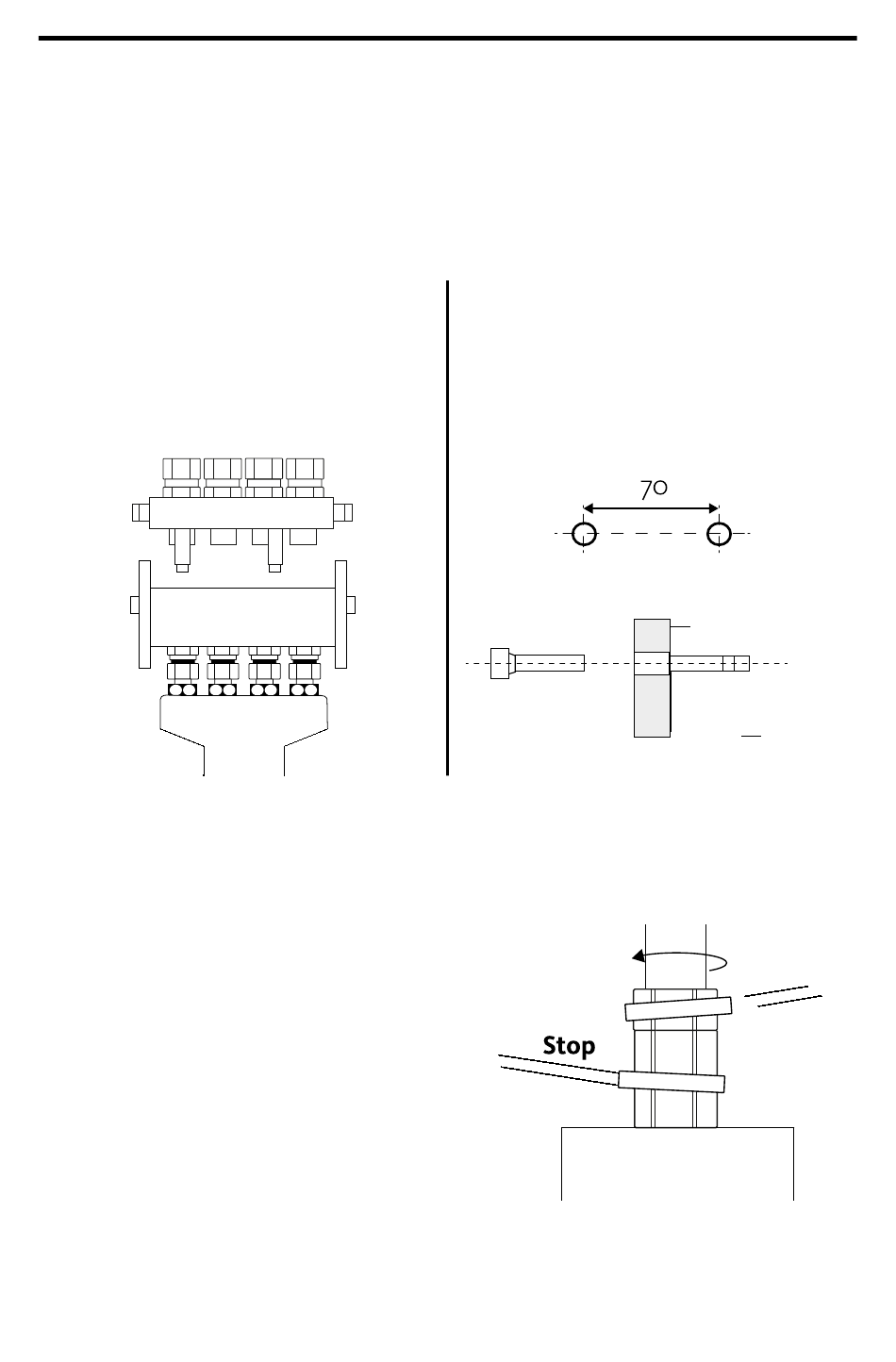

Application sur distributeur
Monter le MultiFaster sur
le distributeur et utiliser les
raccords série AD12G-DMLR1,5.
Connexions Hydrauliques
D'habitude le MultiFaster est
connecté à l'application par des
tuyaux raccordés pour éviter la
rotation des coupleurs rapides
assemblés sur le MultiFaster.
Application sur un mur
Faire des trous diamêtre 8,5 sur
le mur de support. Positionner
le MultiFaster partie fix avec des
vis M8.
