Ersetzen Des Hebels - Schraubenbefestigung; Ersetzen Des Hebels - Wellenbefestigung; Ersetzen Sicherheitsverriegelung - Faster Multifaster SPEL 08-3 Installation

43

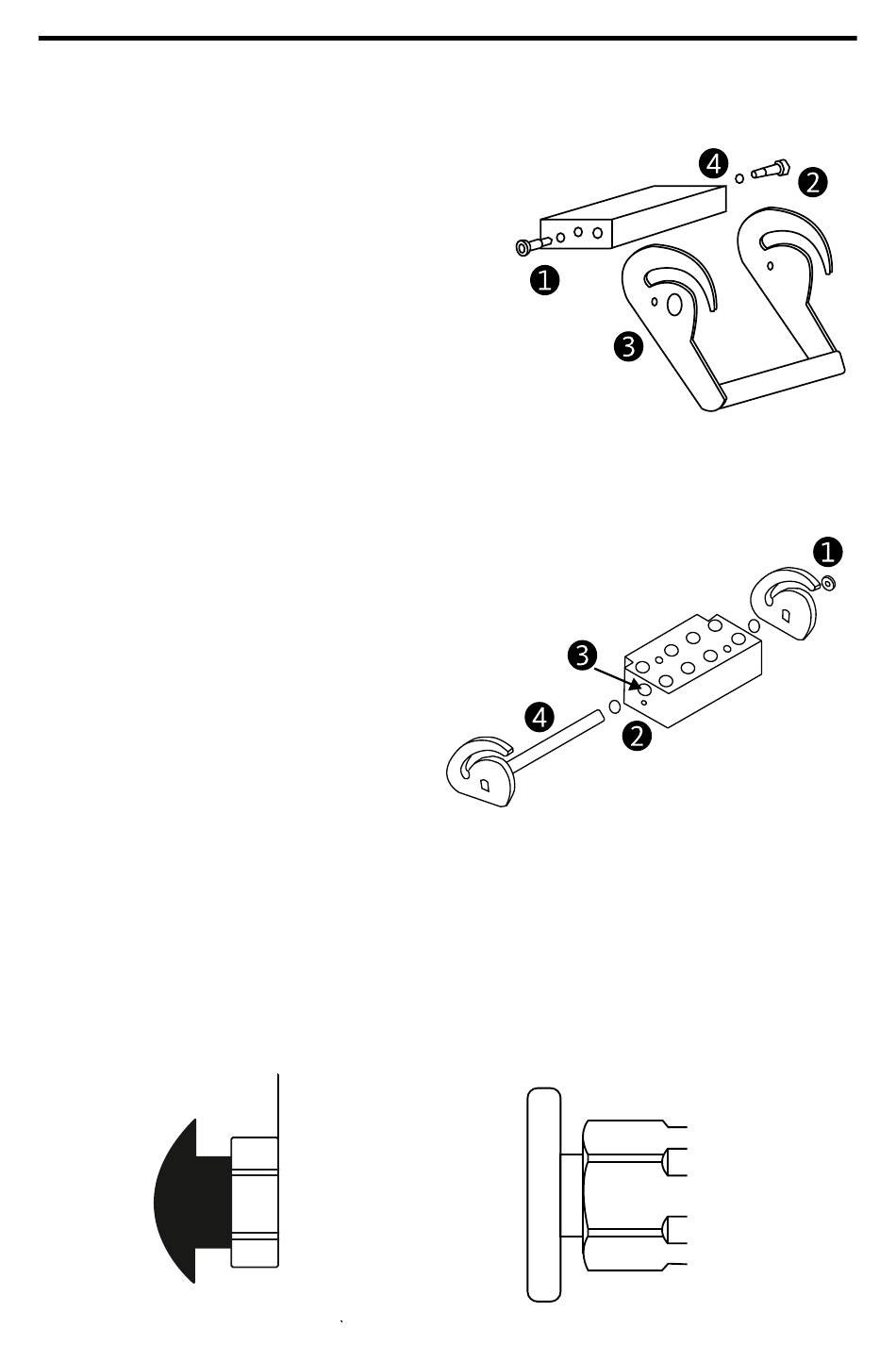

Ersetzen des Hebels - Schraubenbefestigung

Entfernen der Schraube 1, 2 und
der Distanzscheibe 4. Entfernen
des beschädigten Hebels. Den
neuen Hebel positionieren.
Bohrung 3 leicht einölen.
Einschrauben der Schrauben 1
und 2 mit einem Drehmoment
von 12+2-0 Nm.

Ersetzen des Hebels - Wellenbefestigung

Abschrauben der Mutter 1.
Entfernen das beschädigten
Hebels. Bohrung 3 und Schaft
4 reinigen. Den O-ring 2
austauschen. Den O-ring 2 und
den neuen Schaft 4 leicht einölen.
Den neuen Hebel einsetzen. Die
Mutter 1 mit 50±5 Nm anziehen.

Ersetzen Sicherheitsverriegelung

Zum Austausch Ausführung bitte nach KIT SP5 oder KIT SP6.
