Installation

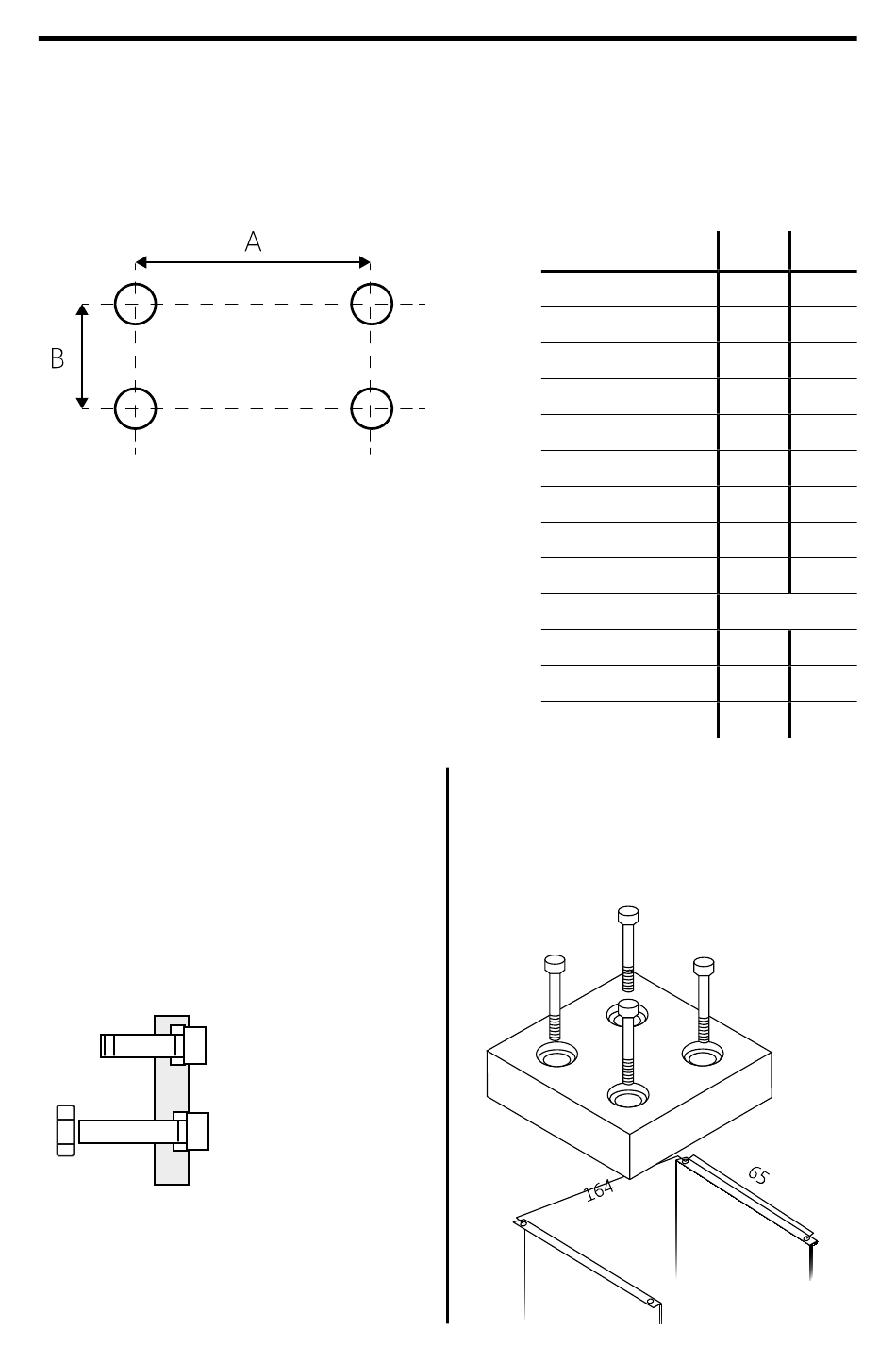

Pratiquer no. 4 trous filetés sur le plan de fixage pour des vis M8, ou
bienno. 4 trous passants avec diamêtre 8,5.
Fixer le MultiFaster partie fixe
avec des vis M8 et contre-écrou.
Pour la version P124 utiliser des
vis M12 ou pratiquer des trous
diamètre 13.
Model
P112 - P116
P124
P206 - P208
P306
P404
P505
P506 - P508
P5066 - P5068
P510
P606
P608
P808
P1004
Pour le fixage du MultiFaster
P606 appliquer au plan de fixage
deux brides et fixer la partie fixe
avec no. 4 vis.
A B
103 40
194 46
103 31
103 31
103 22
103 31
115 31
115 31
115 40
*
50 30
50 30
63 18
