3.1 Contrôleur de groupe
électrogène /commutateur de
transfert RDC2
Les groupes électrogènes modèle RESA sont équipés
d'un contrôleur de groupe électrogène/commutateur de
transfert RDC2.
Les groupes électrogènes modèle RESAL sont équipés
d'un contrôleur DC2. Voir les instructions d'utilisation du
contrôleur DC2 à la Section 4.
Le RDC2 commande les éléments suivants du système
d'alimentation de secours :
Groupe électrogène modèle 14RESA ou 20RESA
D
Commutateur de transfert automatique (ATS) modèle
D
RXT
Module de commande de charge (LCM) ou nécessaire
D
de délestage
Module d'interface programmable (PIM)
D
Caractéristiques du contrôleur RDC2 :
Affichage numérique rétroéclairé à deux lignes de 16
D
caractères, à contraste réglable
Touches de commande principale OFF, AUTO et RUN
D
du groupe électrogène
Voyants d'état du groupe électrogène (OFF, AUTO,
D
RUN)
Touches fléchées haut et bas et touche de sélection
D
pour parcourir les menus et les réglages
Voyants indicateurs de l'alimentation électrique,
D
montrant l'état de l'alimentation secteur et du groupe
électrogène et laquelle de ces sources (secteur ou
groupe) alimente la charge

3.2 Commandes et indicateurs

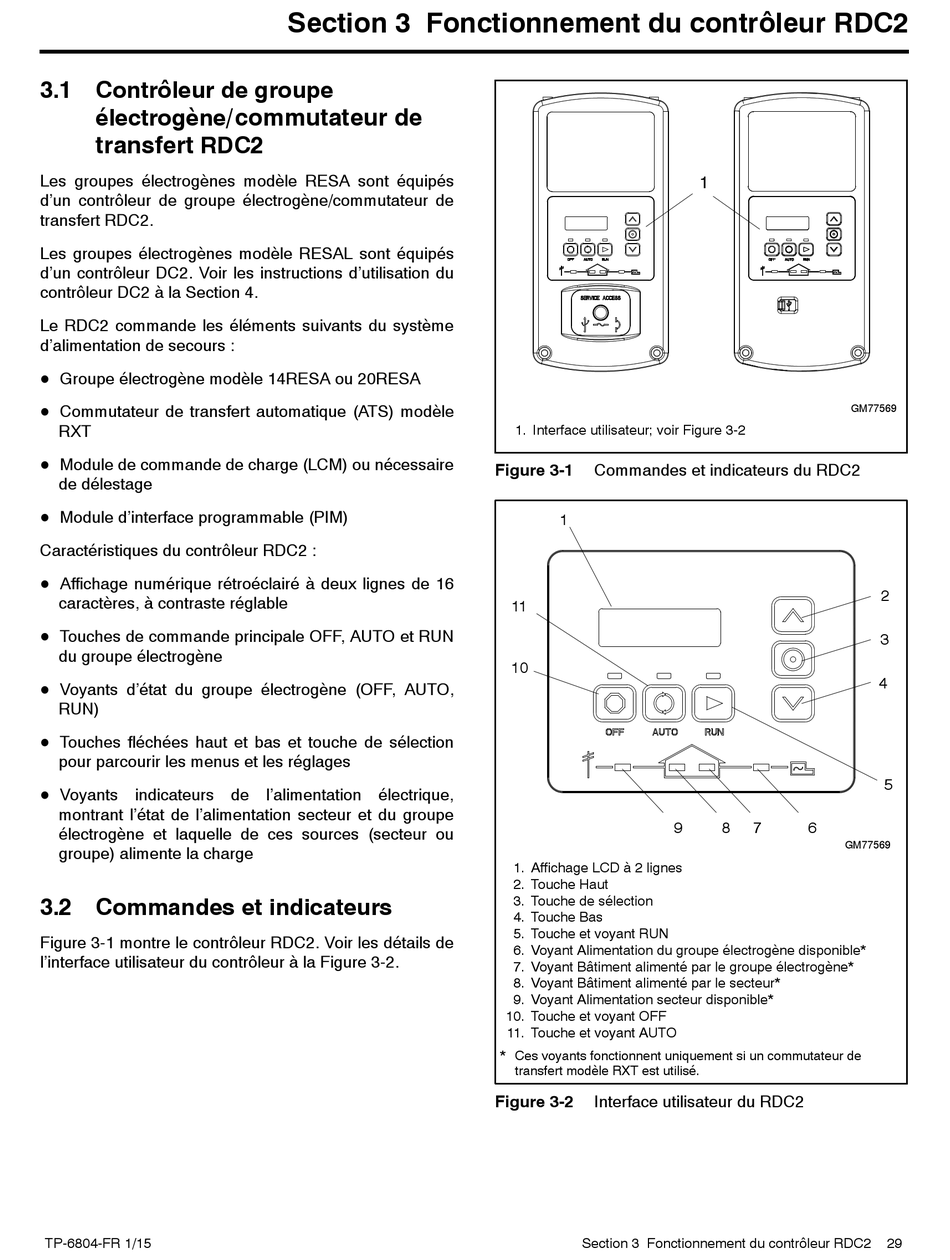

Figure 3-1 montre le contrôleur RDC2. Voir les détails de
l'interface utilisateur du contrôleur à la Figure 3-2.
TP-6804-FR 1/15
Section 3 Fonctionnement du contrôleur RDC2
1. Interface utilisateur; voir Figure 3-2
Figure 3-1
Commandes et indicateurs du RDC2
1
11
10
9
1. Affichage LCD à 2 lignes
2. Touche Haut
3. Touche de sélection
4. Touche Bas
5. Touche et voyant RUN
6. Voyant Alimentation du groupe électrogène disponible*
7. Voyant Bâtiment alimenté par le groupe électrogène*
8. Voyant Bâtiment alimenté par le secteur*
9. Voyant Alimentation secteur disponible*
10. Touche et voyant OFF
11. Touche et voyant AUTO
* Ces voyants fonctionnent uniquement si un commutateur de
transfert modèle RXT est utilisé.
Figure 3-2
Interface utilisateur du RDC2
Section 3 Fonctionnement du contrôleur RDC2
1
GM77569
8
7
6
GM77569
2
3
4
5
29
