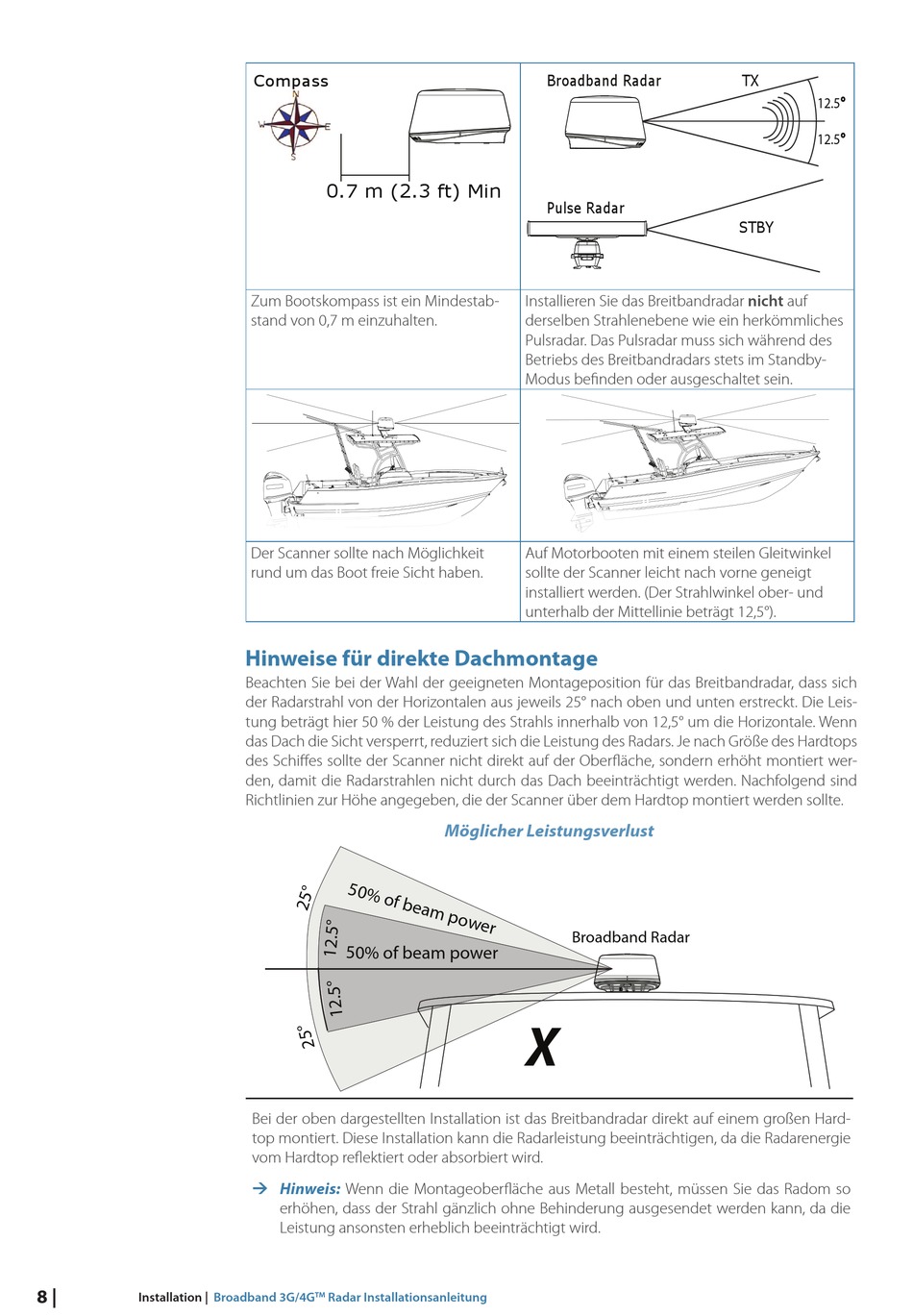

8 |
Installation |
Compass
0.7 m (2.3 ft) Min
Zum Bootskompass ist ein Mindestab-
stand von 0,7 m einzuhalten.
Der Scanner sollte nach Möglichkeit
rund um das Boot freie Sicht haben.
Hinweise für direkte Dachmontage
Beachten Sie bei der Wahl der geeigneten Montageposition für das Breitbandradar, dass sich
der Radarstrahl von der Horizontalen aus jeweils 25° nach oben und unten erstreckt. Die Leis-
tung beträgt hier 50 % der Leistung des Strahls innerhalb von 12,5° um die Horizontale. Wenn
das Dach die Sicht versperrt, reduziert sich die Leistung des Radars. Je nach Größe des Hardtops
des Schiffes sollte der Scanner nicht direkt auf der Oberfläche, sondern erhöht montiert wer-
den, damit die Radarstrahlen nicht durch das Dach beeinträchtigt werden. Nachfolgend sind
Richtlinien zur Höhe angegeben, die der Scanner über dem Hardtop montiert werden sollte.
Bei der oben dargestellten Installation ist das Breitbandradar direkt auf einem großen Hard-
top montiert. Diese Installation kann die Radarleistung beeinträchtigen, da die Radarenergie
vom Hardtop reflektiert oder absorbiert wird.
¼ Hinweis:
Wenn die Montageoberfläche aus Metall besteht, müssen Sie das Radom so
erhöhen, dass der Strahl gänzlich ohne Behinderung ausgesendet werden kann, da die
Leistung ansonsten erheblich beeinträchtigt wird.
Broadband 3G/4G
Radar Installationsanleitung
TM
Broadband Radar
Pulse Radar
Installieren Sie das Breitbandradar nicht auf
derselben Strahlenebene wie ein herkömmliches
Pulsradar. Das Pulsradar muss sich während des
Betriebs des Breitbandradars stets im Standby-
Modus befinden oder ausgeschaltet sein.
Auf Motorbooten mit einem steilen Gleitwinkel
sollte der Scanner leicht nach vorne geneigt
installiert werden. (Der Strahlwinkel ober- und
unterhalb der Mittellinie beträgt 12,5°).
Möglicher Leistungsverlust
Broadband Radar
X
TX
12.5
12.5
STBY
