G: Zeus; Simrad: Nso, Nse Und Nss - Simrad Broadband 4G Radar Installationsanleitung

Dieses revolutionäre fmcw-radar zeichnet sich durch hervorragende leistung aus, mit kristallklaren bildern für anfänger und experten.
Inhaltsverzeichnis

Werbung

Zeus
2
NSO
NSE
NSS
16 |

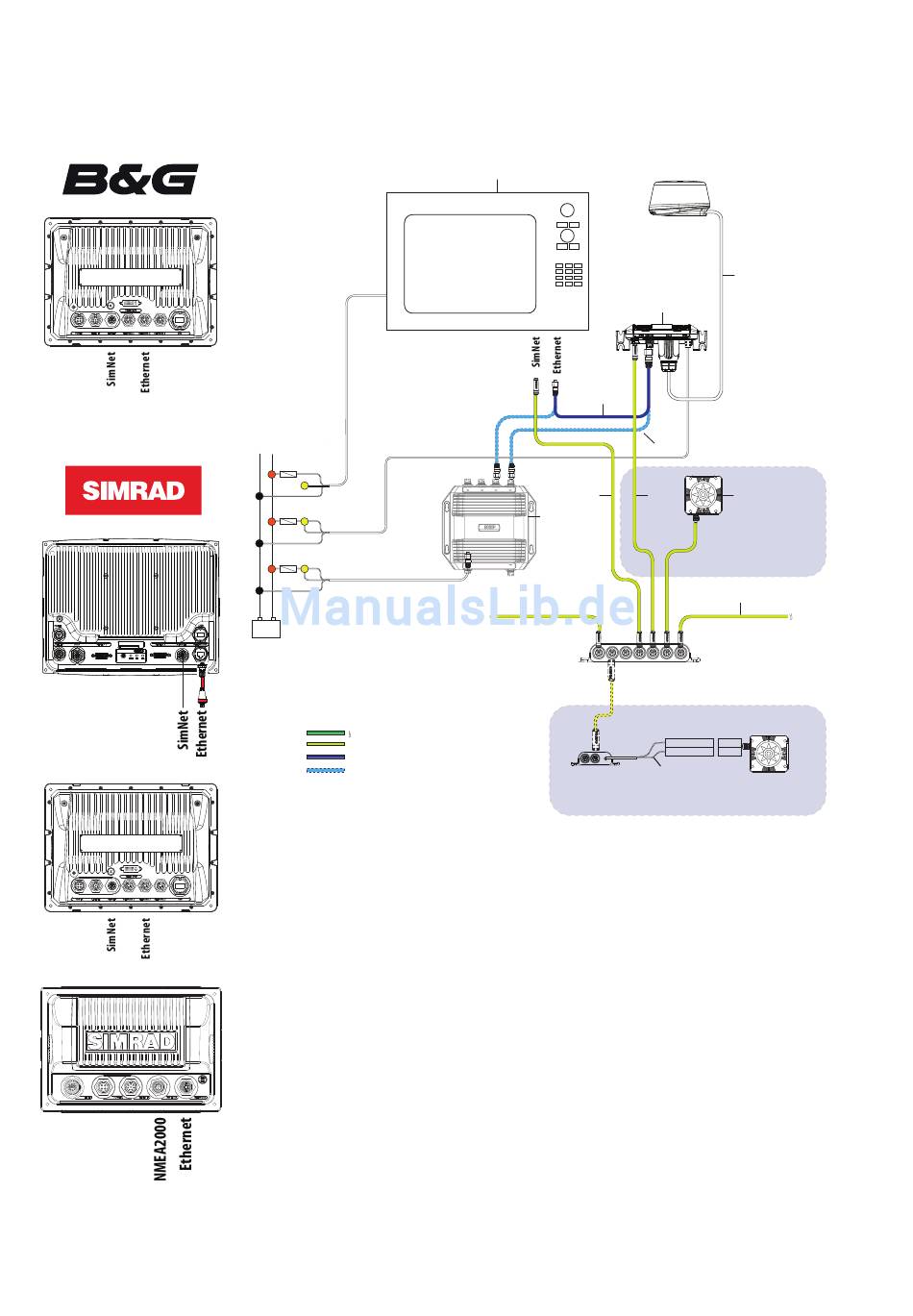

Verbinden Sie das Breitbandradar mit dem Display |
B&G: Zeus

Simrad: NSO, NSE und NSS

(SimNet-Netzwerk)
FUSE
FUSE
FUSE
_
+
NMEA2000 cables
SimNet cables
Ethernet cable
Ethernet cables if
using NEP-2
1.
B&G Zeus oder Simrad NSO/NSE/NSS
2.
Broadband 3G™ oder 4G™ Radar
3.
Verbindungskabel. Wird mit 20-m-Kabel geliefert: optional 10 m und 30 m erhältlich
4.
RI10-Radarschnittstellenmodul
5.
Ethernet-Kabel (1,8 m). Das RI10 kann direkt mit dem NETZWERK-Anschluss auf dem Display-/
Prozessormodul oder über einen Netzwerkerweiterungsanschluss (7) verbunden werden. Für
Kabeloptionen siehe «Ethernet-Kabel» auf Seite 28
6.
Für den Anschluss von 3G™/4G™ über einen NEP-2 (6) sind Ethernet-Kabel erforderlich.
7.
Ethernet-Switch NEP-2
Folgende Teile sind für MARPA und/oder ein Karten-Overlay erforderlich:
8.
Für B&G Zeus, Simrad NSE, NSO. SimNet-Kabel. (nicht mitgeliefert)
Für SimRad NSS. SimNet-zu-Micro-C-Kabel (nicht mitgeliefert) siehe «SimNet –
NMEA 2000-Adapterkabel» auf Seite 28
9.
SimNet-Endkabel. Ermöglicht dem Display den Empfang von Kursinformationen für das
Karten-Overlay
10.
RC42-Kurssensor (22090195)
11.
AT10HD. Für Installationen mit einem NMEA 0183-Kurssensor
12.
SimNet-Netzwerk
1
B&G Zeus
SIMRAD NSO, NSE
or NSS MFD
8
7
POWER
NETWORK
SimNet Network
11
AT10HD
NMEA083 to SimNet
Converter Heading Only
Broadband 3G/4G
Radar Installationsanleitung
TM
2
3
4
5
6
9
10
7
Parts required for
Chart overlay / MARPA
12
Alternative: NMEA0183 heading
White RX+
TX+
Brown RX-
TX-
Cut off 12 Pin
plug to expose bare wires
NMEA0183 10 Hz Heading
(e.g Gyro, Sat Compass)
