Stromanschluss |
Stromanschluss
Das Breitbandradar kann auf 12- oder 24-V-DC-Systemen betrieben werden. Dafür muss +V DC
an den gelben Einschaltdraht angelegt werden. Sie haben hierbei drei Möglichkeiten:
1.
Fassen Sie den roten und gelben Draht zusammen, und schließen Sie diese an einen Schutzschalter an.
Das Radar wird bei Stromzufuhr im Standby eingeschaltet. Bei ausgeschaltetem Schalter ist das Radar
stromlos.
2.
Versorgen Sie den gelben Draht über die Zündung oder einen Schalter mit Strom. (Empfohlen wird die
Verwendung einer 5-A-Sicherung bzw. eines Schutzschalters.) Das Radar wird mit dem Schalter aktiviert.
Bei ausgeschaltetem Schalter wird das Radar minimal mit Strom versorgt (~1 mA).
3.
Verbinden Sie den gelben Draht mit dem externen Aktivierungsmodul eines geeigneten Displays wie
NSE, NSO oder NSS. Das Radar wird zusammen mit dem Display eingeschaltet. Das Display muss in den
Stromversorgungseinstellungen auf "Master" gesetzt sein. Bei ausgeschaltetem Display wird das Radar
minimal mit Strom versorgt (~1 mA)
Vor dem Anschluss der Stromversorgung des Systems:
•
Prüfen Sie, dass der Scanner installiert und sicher befestigt wurde.
•
Prüfen Sie, ob das Radarverbindungskabel mit dem Radar verbunden ist.
•
Prüfen Sie bei Verwendung des Radarschnittstellenmoduls, ob alle Verbin-
dungen mit dem Display hergestellt wurden.

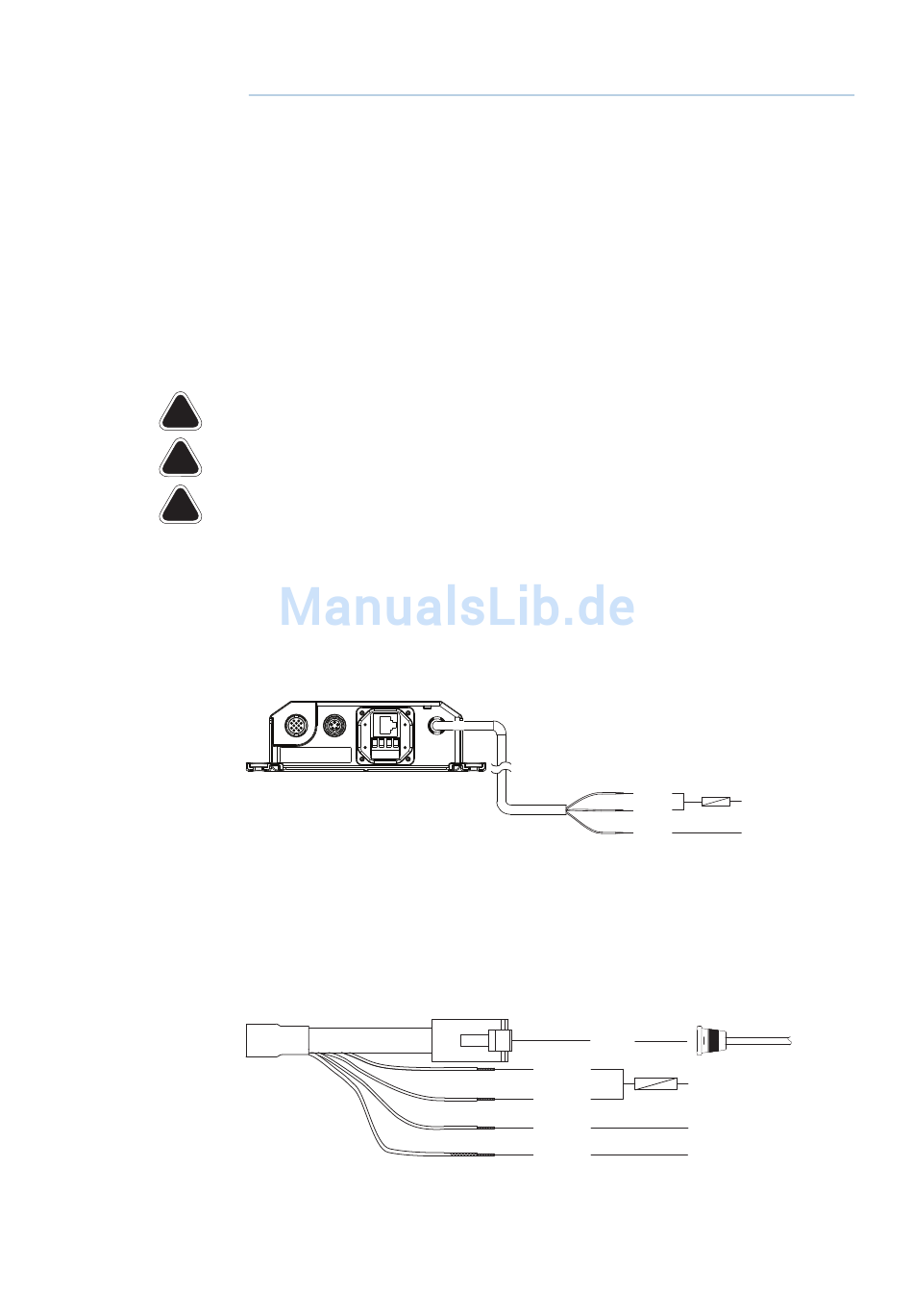

Für Systeme mit RI10-Radarschnittstellenmodul:
•
Schließen Sie den roten Draht an die positive 12- oder 24-V-DC-Versorgungsspannung
an. Verwenden Sie eine 5-A-Sicherung bzw. einen Schutzschalter.
•
Schließen Sie den gelben Draht an die Stromquelle an, mit der das System eingeschaltet
wird (siehe oben).
•
Schließen Sie den schwarzen Draht an die negative Versorgungsspannung an.
Für Systeme ohne Radarschnittstellenmodul (nur Lowrance 3G USA):
•
Schließen Sie den roten Draht an die positive 12- oder 24-V-DC-Versorgungsspannung
an. Verwenden Sie eine 5-A-Sicherung.
•
Schließen Sie den gelben Draht an die Stromquelle an, mit der das System eingeschaltet
wird (siehe oben).
•
Schließen Sie den schwarzen Draht an die negative Versorgungsspannung an.
Broadband 3G/4G
Radar Installationsanleitung
TM
5A
Red
Yellow
Black
Network to display
Data
Red
5A
12-24 V DC +
Yellow
Black
Battery (-)
Shield
No connect
12 -24 V DC (+)
BATT (-)
