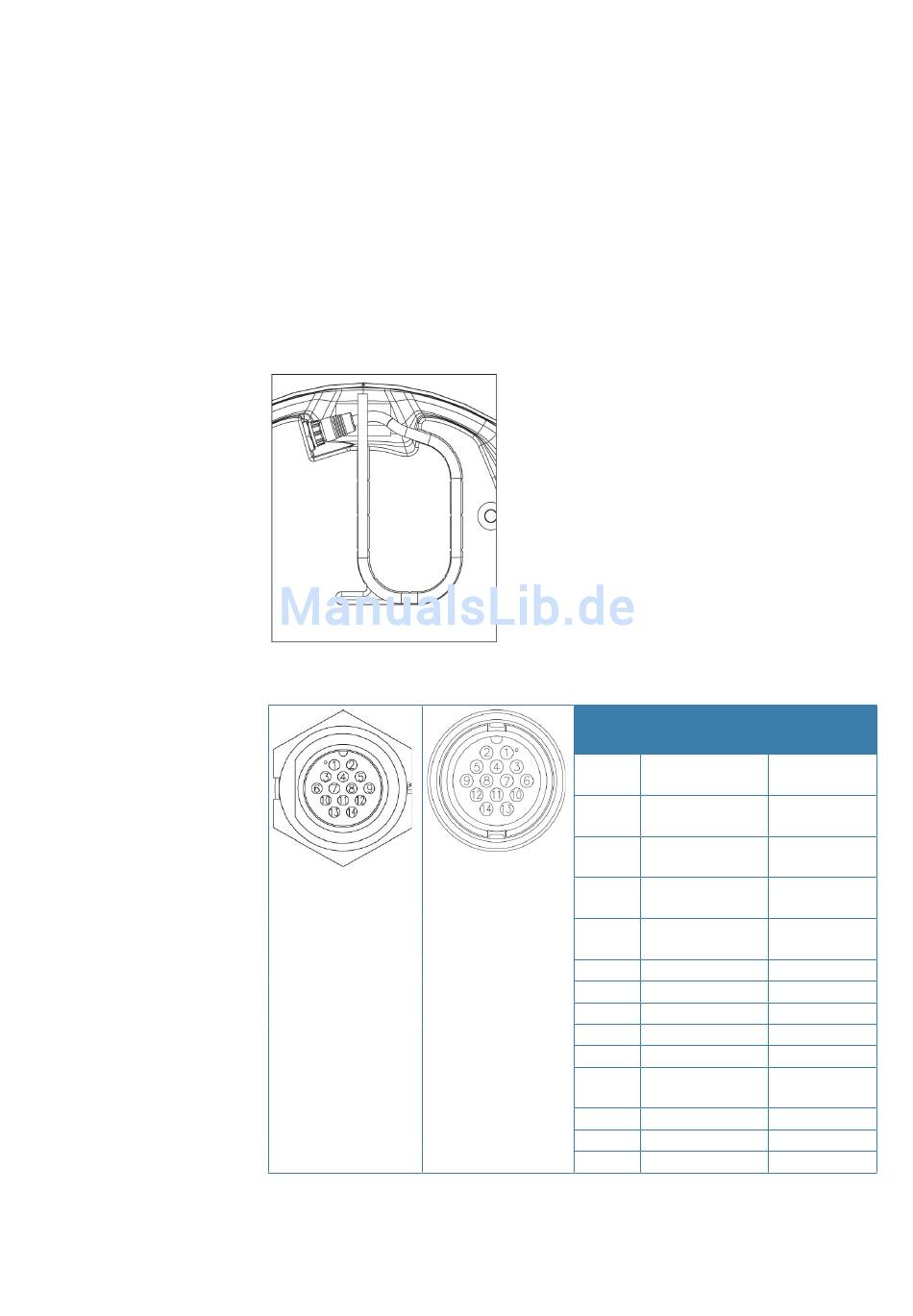

Scanner mit Verbindungskabel anschließen
Mit dem Scannerverbindungskabel schließen Sie den Scanner an das RI10-Schnittstellenmodul
(oder Lowrance HDS über ein Ethernet-Adapterkabel - nur 3G USA) an. Das Kabel hat auf der
Scannerseite einen 14-poligen Anschluss.
Schützen Sie die Anschlüsse beim Verlegen des Kabels durch das Boot, und vermeiden
Sie Zug auf die Anschlüsse.
Das Verbindungskabel hat einen Durchmesser von 9 mm. Zum Durchziehen des RJ45-
Anschlusses ist eine 14-mm-Öffnung (Schnittstellenmodul-Seite) bzw. für den Anschluss
auf der Scanner-Seite eine 24-mm-Öffnung erforderlich.
Verlegen Sie das Verbindungskabel zwischen Scanner und Radarschnittstellenmodul.
Stecken Sie den Kabelanschluss am 14-poligen Stecker des Scanners ein.
Richten Sie den Anschluss richtig aus, um die Stifte nicht zu verbiegen. Befestigen Sie den
Spannring, indem Sie ihn im Uhrzeigersinn bis zum Einrasten festziehen.
Ziehen Sie das Kabel durch den Kabelkanal.

Pin-Belegung des Scannerverbindungskabels

Kabelanschluss
Scanneranschluss
Durchmesser = 23 mm
Installation |
Pin-Be-
Kabelfarbe
legung
1
Schwarz
2
Rot
3
Gelb
4
Beilauflitze
5
Nicht verfügbar
6
Blau
7
Weiß/Blau
8
Weiß/Braun
9
Braun
10
Weiß/Grün
11
Nicht verfügbar
12
Weiß/Orange
13
Grün
14
Orange
Broadband 3G/4G
Radar Installationsanleitung
TM
RJ45
Verzinnter
Draht
Verzinnter
Draht
Verzinnter
Draht
Verzinnter
Draht
Nicht
verfügbar
RJ45-Pin 4
RJ45-Pin 5
RJ45-Pin 7
RJ45-Pin 8
RJ45-Pin 3
Nicht
verfügbar
RJ45-Pin 1
RJ45-Pin 6
RJ45-Pin 2
| 11
