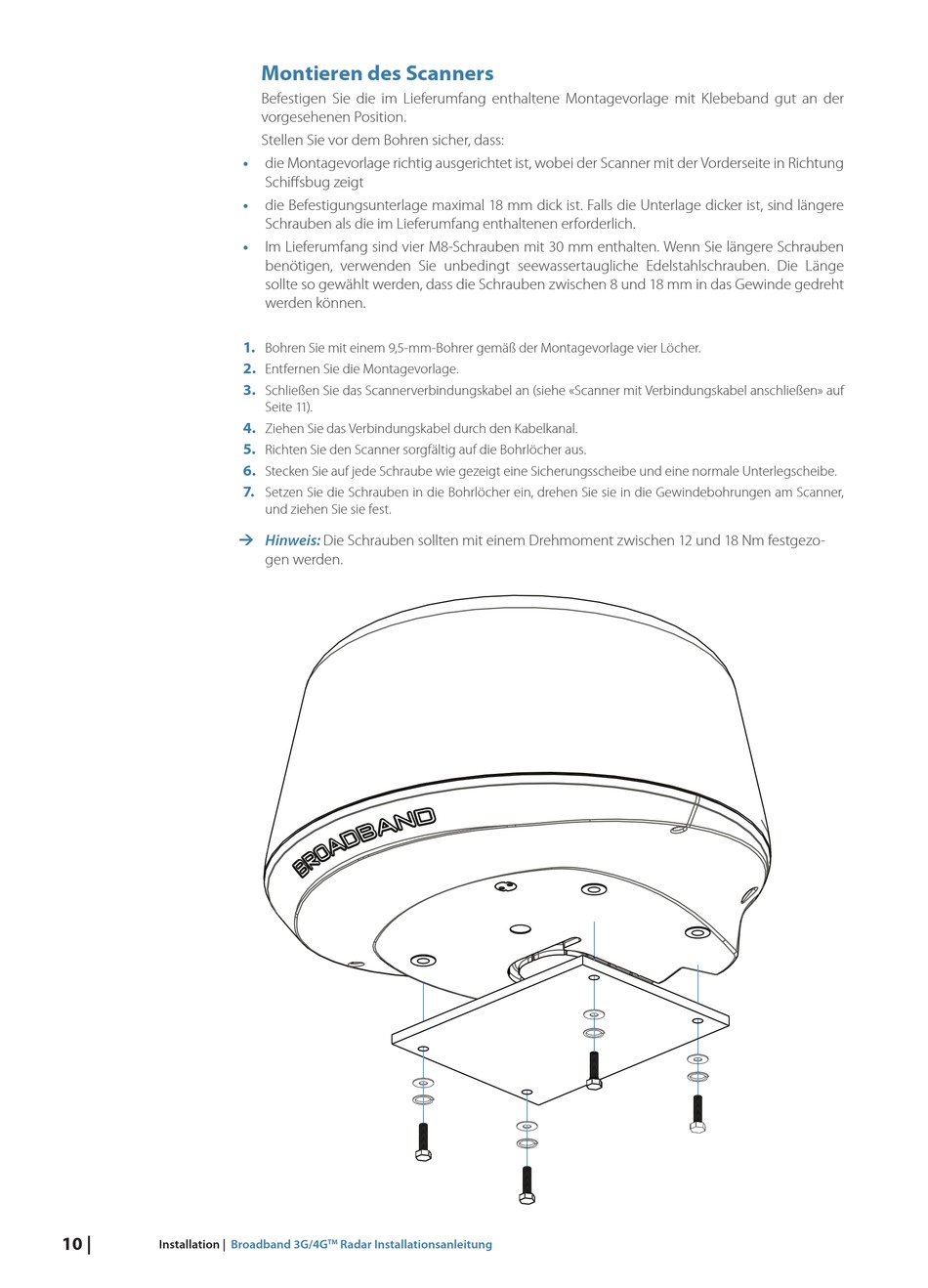

Montieren des Scanners
Befestigen Sie die im Lieferumfang enthaltene Montagevorlage mit Klebeband gut an der
vorgesehenen Position.
Stellen Sie vor dem Bohren sicher, dass:
•
die Montagevorlage richtig ausgerichtet ist, wobei der Scanner mit der Vorderseite in Richtung
Schiffsbug zeigt
•
die Befestigungsunterlage maximal 18 mm dick ist. Falls die Unterlage dicker ist, sind längere
Schrauben als die im Lieferumfang enthaltenen erforderlich.
•
Im Lieferumfang sind vier M8-Schrauben mit 30 mm enthalten. Wenn Sie längere Schrauben
benötigen, verwenden Sie unbedingt seewassertaugliche Edelstahlschrauben. Die Länge
sollte so gewählt werden, dass die Schrauben zwischen 8 und 18 mm in das Gewinde gedreht
werden können.
1.
Bohren Sie mit einem 9,5-mm-Bohrer gemäß der Montagevorlage vier Löcher.
2.
Entfernen Sie die Montagevorlage.
3.
Schließen Sie das Scannerverbindungskabel an (siehe «Scanner mit Verbindungskabel anschließen» auf
Seite 11).
4.
Ziehen Sie das Verbindungskabel durch den Kabelkanal.
5.
Richten Sie den Scanner sorgfältig auf die Bohrlöcher aus.
6.
Stecken Sie auf jede Schraube wie gezeigt eine Sicherungsscheibe und eine normale Unterlegscheibe.
7.
Setzen Sie die Schrauben in die Bohrlöcher ein, drehen Sie sie in die Gewindebohrungen am Scanner,
und ziehen Sie sie fest.
¼ Hinweis:
Die Schrauben sollten mit einem Drehmoment zwischen 12 und 18 Nm festgezo-
gen werden.
Broadband 3G/4G
Radar Installationsanleitung
