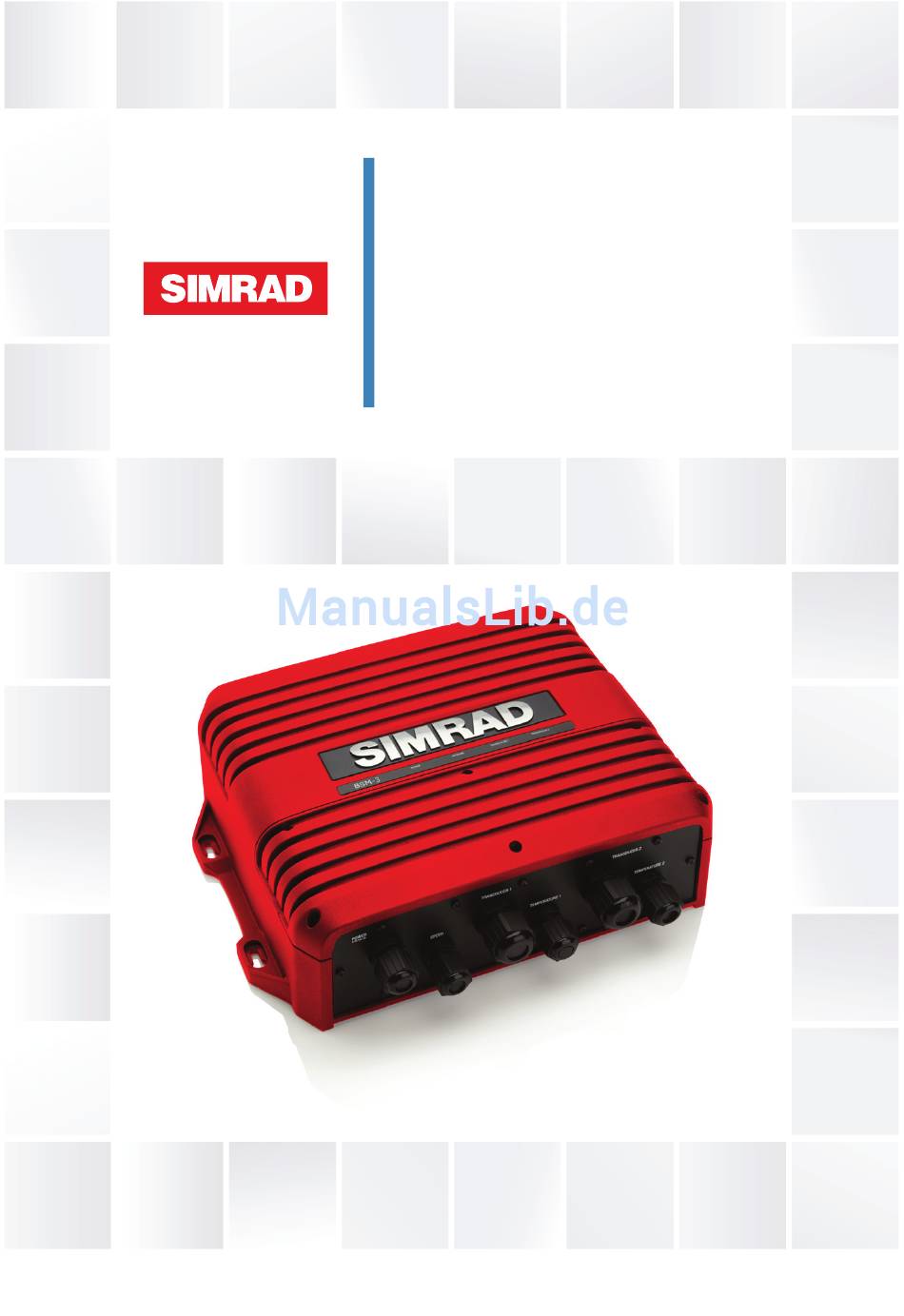

- Seite 1 BSM-3 Installationshandbuch DEUTSCH simrad-yachting.com...
-
Seite 3: Haftungsausschluss
NMEA 2000 ist ein eingetragenes Warenzeichen der National Marine Electronics Association. Navionics ist ein eingetragenes Warenzeichen von Navionics SpA. Simrad ist ein in den USA und anderen Ländern eingetragenes Warenzeichen der Kongsberg Maritime AS Company und wird unter Lizenz verwendet. -
Seite 4: Erklärungen Und Übereinstimmung
Garantie Eine Garantiekarte wird als separates Dokument mitgeliefert. Rufen Sie bei Fragen die Herstellerwebsite für Ihr Gerät oder Ihr System auf: www.simrad-yachting.com Erklärungen und Übereinstimmung Dieses Gerät wurde für die Verwendung in internationalen Gewässern sowie in Küstengewässern unter der Verwaltung von Ländern der EU und EEA entwickelt. -
Seite 5: Informationen Zu Diesem Handbuch
• Kontaktieren des Händlers oder eines erfahrenen Technikers Informationen zu diesem Handbuch In diesem Dokument werden die Installation des BSM-3 sowie der Vorgang zum Herstellen einer Verbindung mit Schwingern und Anzeigen beschrieben. Eine eigene Installationsanleitung für Schwinger ist im Lieferumfang des Schwingerpakets enthalten. -
Seite 6: Inhaltsverzeichnis
Einleitung Layout des Moduls BSM-3 Im Paket enthaltene Teile Installation und Verkabelung Einbauposition Sichern des Moduls BSM-3 Verkabelung Verbinden des BSM-3 mit der Anzeige Schwingeranschluss Anschlussbuchsen des BSM-3 Schwinger mit einer 7-poligen Steckverbindung Schwinger mit einzelnen Adern Airmar-Schwinger Fehlerbehebung Technische Angaben Maßzeichnungen... -
Seite 7: Einleitung
Einleitung Layout des Moduls BSM-3 ETHERNET- ANSCHLUSS ERDUNGS- SCHRAUBE LED-STATUS- ANZEIGEN ABNEHMBARE ABDECKUNG ANSCHLÜSSE Im Paket enthaltene Teile Ersatzteile und Teilenummern, siehe „Ersatzteile und Zubehör“ auf Seite 22. Artikel Beschreibung BSM-3 Echolot-Modul Ethernetkabel, 1,8 m Stromkabel (einzelne Adern), 2 m Kabelbuchsen für die Installation eines... -
Seite 8: Erforderliches Werkzeug Und Zubehör
Artikel Beschreibung Schrauben Ersatzsicherungssatz einschl.: 3 Amp.-Sicherungen und Sicherungsfassungen Garantiekarte Dieses Handbuch Erforderliches Werkzeug und Zubehör 2 mm (5/64”) Schrauben- Bohrer Bohrer dreher Stift Einleitung | BSM-3 Installationshandbuch... -
Seite 9: Installation Und Verkabelung
Installation und Verkabelung Einbauposition Vor der Installation des BSM-3 einen geeigneten Standort auswählen und dabei die erforderliche Kabelführung für den Anschluss des Moduls an die Anzeige, den Schwinger und die Stromversorgung bedenken. Die Einbauposition muss ausreichend Platz zum Anschließen der Kabel bieten. -
Seite 10: Sichern Des Moduls Bsm
Sichern des Moduls BSM-3 Montieren Sie das BSM-3 auf einer vertikalen Oberfläche, wobei die Strom- und Schwingerkabeleingänge nach unten weisen. Befestigen Sie das BSM-3, indem Sie die vier mit dem Gerät gelieferten Edelstahlschneidschrauben verwenden. 10 | Installation und Verkabelung |... -
Seite 11: Verkabelung
12 - 24 V DC 12 - 24 V DC Steuerbus Wenn das BSM-3 direkt an die Bootsbatterie angeschlossen wird, verbraucht es auch dann Strom, wenn es nicht in Betrieb ist. Es wird empfohlen, den gelben Spannungskabel-Draht mit einem | 11... -
Seite 12: Verbinden Des Bsm-3 Mit Der Anzeige
Ein-/Ausschalter auszustatten, so dass das BSM-3 ausgeschaltet werden kann, wenn es nicht verwendet wird. Verbinden des BSM-3 mit der Anzeige Das BSM-3 wird über ein Ethernet-Netzwerk an Ihr Displaysystem angeschlossen. Dies erfolgt entweder direkt oder über einen Netzwerkerweiterungsanschluss. Bei Anschluss an einen NSO, muss das mit dem NSO-System gelieferte Cross-over-Ethernetkabel für den Anschluss von RJ45 an... -
Seite 13: Schwingeranschluss
Schwinger mit einer 7-poligen Steckverbin- dung Die meisten Schwinger von Airmar, einschließlich Dualkanal- Schwinger, sind ab 2014 mit 7-poligen Steckverbindern erhältlich. Diese passen in die entsprechenden Buchsen am BSM-3. Doppelkanal-Schwinger haben zwei Anschlussstecker und sind entsprechend gekennzeichnet. | 13 Schwingeranschluss |... -
Seite 14: Schwinger Mit Einzelnen Adern
Lösen Sie die Befestigungsmuttern der Buchsen und nehmen Sie die Buchsen heraus. Wählen Sie die Kabeleingänge gemäß Kabeldurchmesser und Kennzeichnung auf der Frontabdeckung aus. Die passende Kabelbuchse auseinanderbauen und die Teile der Buchse auf das Kabel auffädeln. 14 | Schwingeranschluss | BSM-3 Installationshandbuch... -
Seite 15: Buchsengröße Kabeldurchmesser
Setzen Sie das Gehäuse der Buchse in das Gehäuse des BSM-3 ein, und sichern Sie es mit einer Mutter. Führen Sie die Befestigungsmutter der Buchse über die einzelnen Adern und am Kabel entlang. Das Kabel durch das Buchsengehäuse ziehen. Schließen Sie die Drähte an die Klemmleisten gemäß den Anschlussvorgaben auf den folgenden Seiten an. -
Seite 16: Funktion
Thermistor (XID-Erdung) * Abschirmung Niederfreq. Tiefenabschirmung Schwarz und weiß Niederfreq. negativ (oder schwarz) Blau/weiß oder gelb Niederfreq. positiv * Nur für die Installation von Dualschwingern TEMP HIGH TEMP LOW XDCR HIGH XDCR LOW SPEED 16 | Schwingeranschluss | BSM-3 Installationshandbuch... -
Seite 17: Einrichten Der Schwinger
Einrichten der Schwinger Das Modul BSM-3 ist mit dem ID-Protokoll des Airmar-Schwingers kompatibel. Wenn Sie über einen Airmar-Schwinger verfügen, der diese Funktion unterstützt, wird das BSM-3 die technischen Angaben Ihres Schwingers beim Startvorgang auslesen und die Frequenz- und Temperatureinstellungen automatisch anpassen. Der XID-Draht des Schwingers (orange) ist an den Anschluss XDCR_ID_ HIGH/LOW im Anschlussblock TEMP HIGH/LOW anzuschließen (wie... -
Seite 18: Fehlerbehebung
Ein - Grün funktionsfähig Schwinger nicht angeschlossen LED blinkt alle 0,5 Sekunden - Der Transmitter wird initialisiert Trans- Grün ducers LED blinkt jede Suchen des Grundsignals Sekunde - Grün Ein - Grün Das System ist betriebsbereit 18 | Fehlerbehebung | BSM-3 Installationshandbuch... -
Seite 19: Technische Angaben
Breitbandfrequenz-Transceiver Niedrig: 40-60 kHz; 25-45 kHz Schmalbandfrequenz-Transceiver Hoch: 200 kHz; 83 kHz Schmalbandfrequenz-Transceiver Niedrig: 50 kHz; 38 kHz; 28 kHz Transmitter- und Dual-Breitband-Empfänger Empfängertyp Dual abgestimmte CHIRP-Transmitter Impulslänge Bereichsabhängig - bis max. 70 ms | 19 Technische Angaben | BSM-3 Installationshandbuch... - Seite 20 Anzeige bei CHIRP, simultane Anzeige bei Schmalband Zoomgröße Auto/manuell: x2, x3, x4, x5, x6, x7, x8 (individuell auswählbar) Gleichspannungsanforderungen Spannung 10,7–32 V DC (für 12 oder 24 V DC- Systeme) Schnittstellen Netzwerk Ethernet 10/100 20 | Technische Angaben | BSM-3 Installationshandbuch...
-
Seite 21: Maßzeichnungen
Maßzeichnungen 340 mm (13,38 Zoll) 320 mm (12,60 Zoll) | 21 Maßzeichnungen | BSM-3 Installationshandbuch... -
Seite 22: Ersatzteile Und Zubehör
000-0127-30 Ethernet-Kabel gelb 5 Stift, 7,7 m 000-0127-37 Ethernet-Kabel gelb 5 Stift, 15,2 m NEP-2 Netzwerkerweiterungsanschluss (gelbe 000-10029-001 Anschlüsse) Schwinger Eine komplette Liste der kompatiblen Schwinger finden Sie im Leitfaden zur Schwingerauswahl unter: http://www.simrad-yachting.com/transducerguide/ 22 | Ersatzteile und Zubehör | BSM-3 Installationshandbuch...
