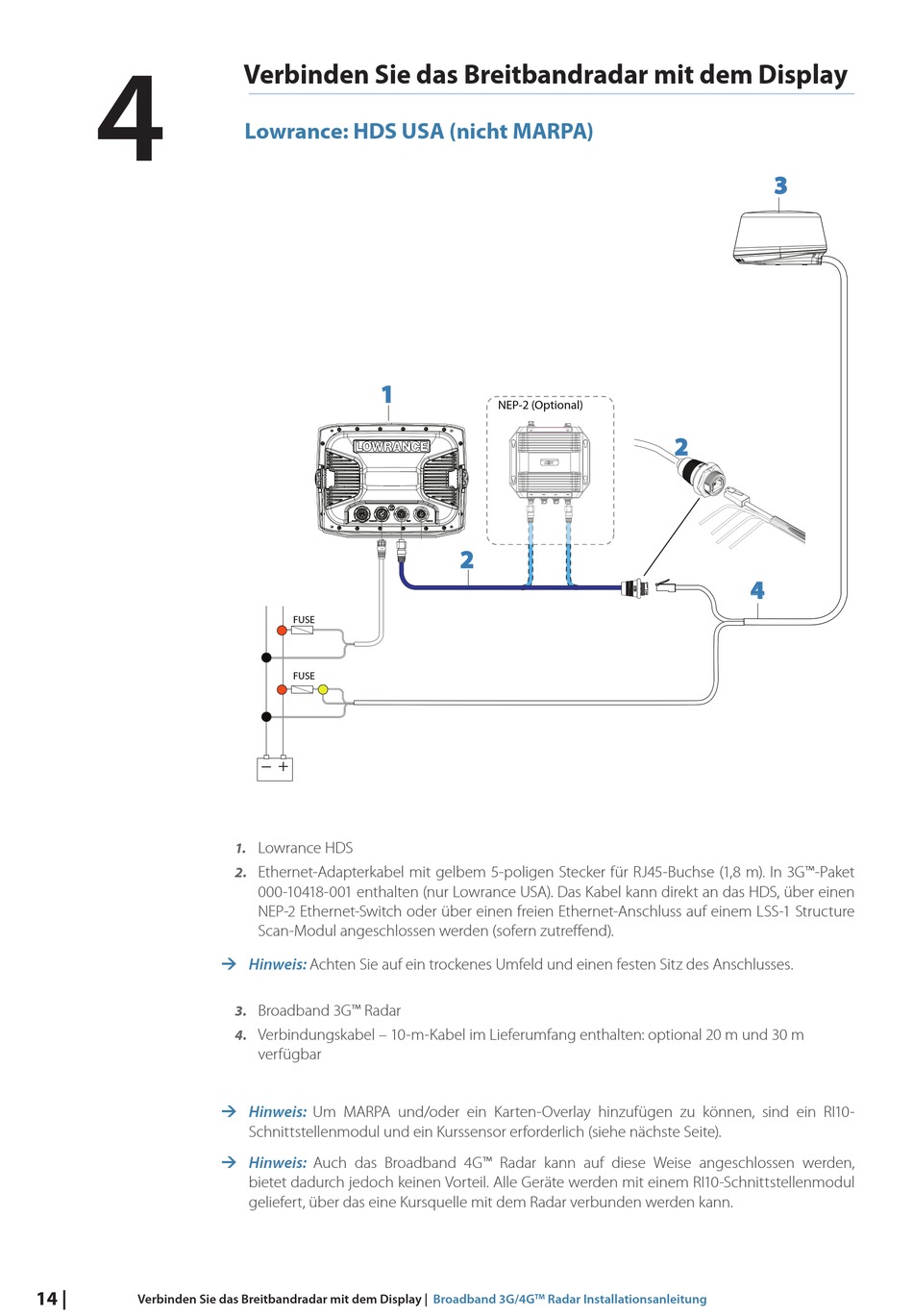

Verbinden Sie das Breitbandradar mit dem Display |

Verbinden Sie das Breitbandradar mit dem Display

Lowrance: HDS USA (nicht MARPA)

1
FUSE
FUSE
_
+
1. Lowrance HDS
2. Ethernet-Adapterkabel mit gelbem 5-poligen Stecker für RJ45-Buchse (1,8 m). In 3G™-Paket
000-10418-001 enthalten (nur Lowrance USA). Das Kabel kann direkt an das HDS, über einen
NEP-2 Ethernet-Switch oder über einen freien Ethernet-Anschluss auf einem LSS-1 Structure
Scan-Modul angeschlossen werden (sofern zutreffend).
¼ Hinweis:
Achten Sie auf ein trockenes Umfeld und einen festen Sitz des Anschlusses.
3. Broadband 3G™ Radar
4. Verbindungskabel – 10-m-Kabel im Lieferumfang enthalten: optional 20 m und 30 m
verfügbar
¼ Hinweis:
Um MARPA und/oder ein Karten-Overlay hinzufügen zu können, sind ein RI10-
Schnittstellenmodul und ein Kurssensor erforderlich (siehe nächste Seite).
¼ Hinweis:
Auch das Broadband 4G™ Radar kann auf diese Weise angeschlossen werden,
bietet dadurch jedoch keinen Vorteil. Alle Geräte werden mit einem RI10-Schnittstellenmodul
geliefert, über das eine Kursquelle mit dem Radar verbunden werden kann.
NEP-2 (Optional)
NETWORK NETWORK NETWORK NETWORK
2
Broadband 3G/4G Radar Installationsanleitung
TM
3
2
4
