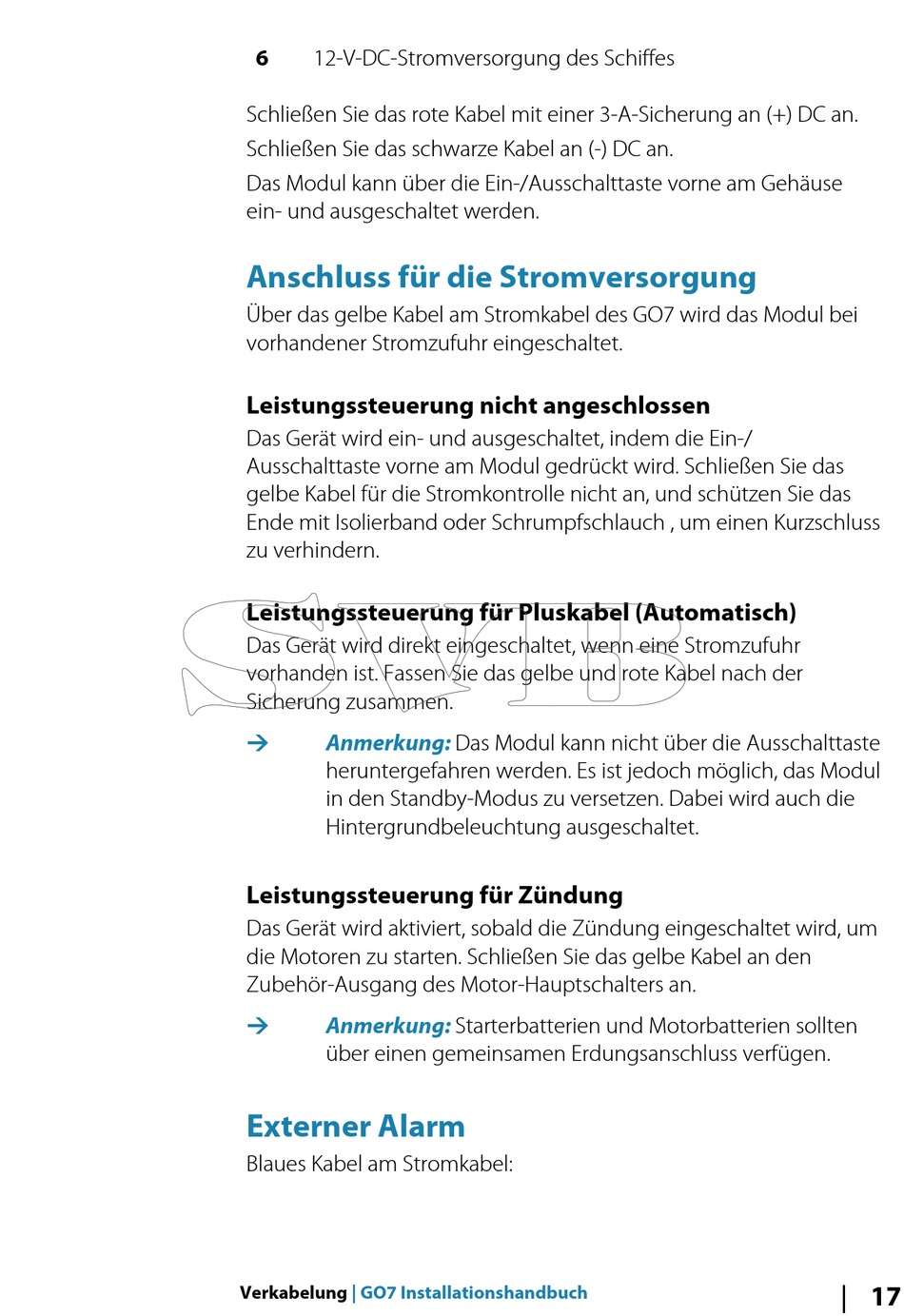

6
12-V-DC-Stromversorgung des Schiffes
Schließen Sie das rote Kabel mit einer 3-A-Sicherung an (+) DC an.
Schließen Sie das schwarze Kabel an (-) DC an.
Das Modul kann über die Ein-/Ausschalttaste vorne am Gehäuse
ein- und ausgeschaltet werden.
Anschluss für die Stromversorgung
Über das gelbe Kabel am Stromkabel des GO7 wird das Modul bei
vorhandener Stromzufuhr eingeschaltet.

Leistungssteuerung nicht angeschlossen

Das Gerät wird ein- und ausgeschaltet, indem die Ein-/
Ausschalttaste vorne am Modul gedrückt wird. Schließen Sie das
gelbe Kabel für die Stromkontrolle nicht an, und schützen Sie das
Ende mit Isolierband oder Schrumpfschlauch , um einen Kurzschluss
zu verhindern.
Leistungssteuerung für Pluskabel (Automatisch)
Das Gerät wird direkt eingeschaltet, wenn eine Stromzufuhr
vorhanden ist. Fassen Sie das gelbe und rote Kabel nach der
Sicherung zusammen.
Anmerkung:
Ú
heruntergefahren werden. Es ist jedoch möglich, das Modul
in den Standby-Modus zu versetzen. Dabei wird auch die
Hintergrundbeleuchtung ausgeschaltet.
Leistungssteuerung für Zündung
Das Gerät wird aktiviert, sobald die Zündung eingeschaltet wird, um
die Motoren zu starten. Schließen Sie das gelbe Kabel an den
Zubehör-Ausgang des Motor-Hauptschalters an.
Anmerkung:
Ú
über einen gemeinsamen Erdungsanschluss verfügen.

Externer Alarm

Blaues Kabel am Stromkabel:
Verkabelung | GO7 Installationshandbuch
Das Modul kann nicht über die Ausschalttaste
Starterbatterien und Motorbatterien sollten
17
