3. Montage

3.1 Montage mural

Le montage doit s'effectuer sur un mur sec et suffisamment solide pour supporter la charge. La distance par rapport aux
collecteurs doit être déterminée de sorte à éviter toute surchauffe de la station et du vase d'expansion (au besoin, installez
un accumulateur tampon). Évitez également tout danger pouvant émaner des éléments de construction et des conduites
électriques, de gaz, d'eau et de chauffage. Veillez à ce que la station, les robinets de sécurité et les conduites de raccorde-
ment soient accessibles.
3.2 Robinets d'arrêt
Les robinets d'arrêt doivent être ouverts en permanence et protégés contre toute fermeture involontaire pendant le mon-
tage des composants de sécurité à l'extérieur de la station. Seul le personnel qualifié et formé est autorisé à manipuler les
robinets d'arrêt !
3.3 Groupe de sécurité
Le groupe de sécurité permet d'éviter toute surpression dans
le circuit secondaire (par ex. vers le ballon tampon)
le circuit primaire (vers le circuit solaire)
Son installation a lieu en usine, directement dans les conduites des deux circuits.

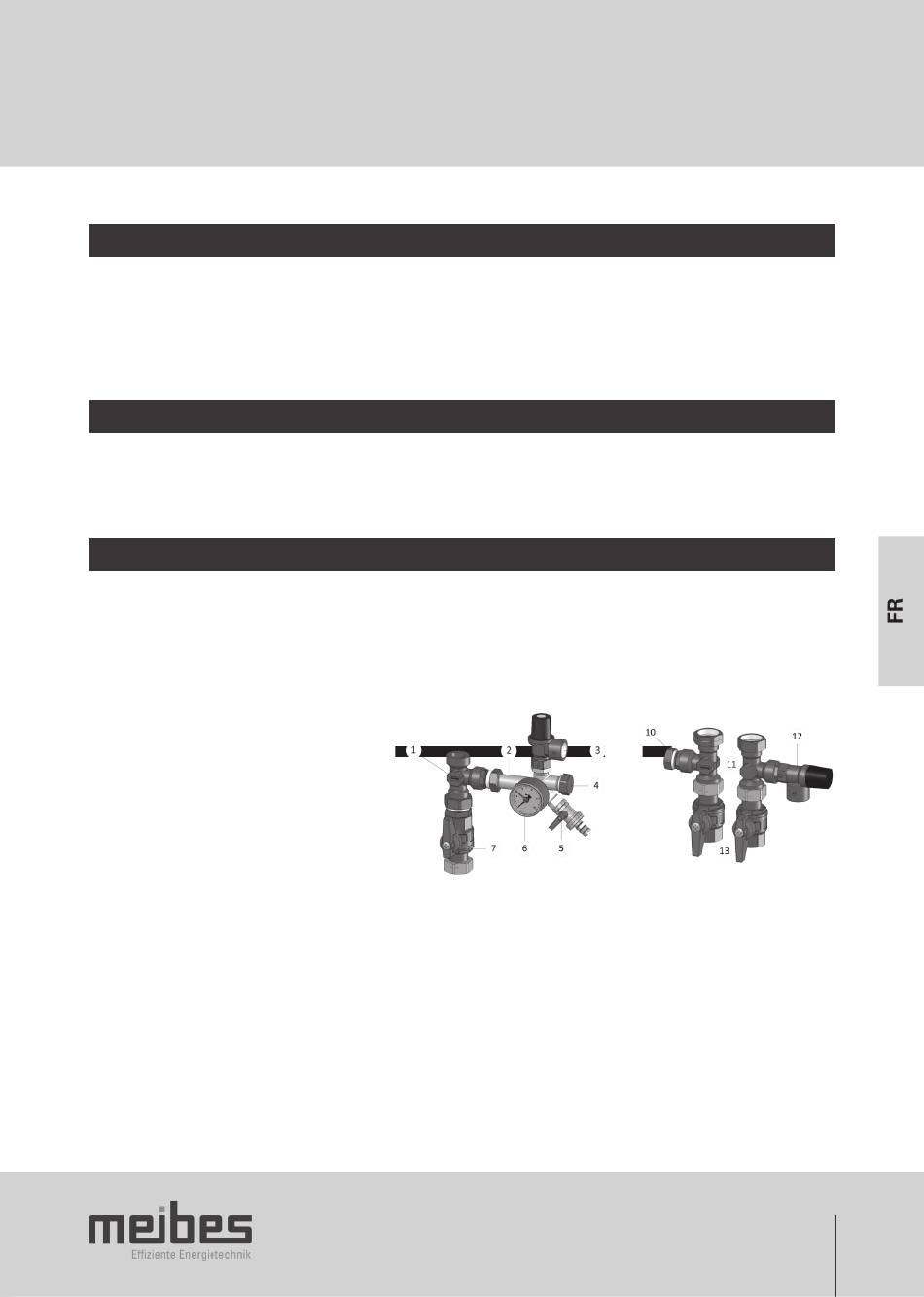

Légende :
Côté primaire : (circuit solaire)
1. Pièce en T avec filet femelle 1" 1. Pièce en T avec filet femelle 1" 1. Pièce en T avec filet femelle 1"
2. Répartiteur de sécurité de petite taille
3. Vanne de sécurité de 6 bars de 1/2" x 3/4"
4. Possibilité de raccordement de 3/4" par ex.
pour MAG
5. Robinet à boisseau sphérique de vidange/
remplissage avec embout à bec
6. Manomètre de 10 bars maximum
7 . Robinet à boisseau sphérique
Côté secondaire : (circuit de chauffage)
10. Possibilité de raccordement de 3/4" par ex. pour MAG
11. Pièce en T
12. Vanne de sécurité de 3 bars de 1/2" x 3/4"
13. Robinets à boisseau sphérique
Les robinets d'arrêt doivent être ouverts en permanence et protégés contre toute fermeture involontaire pendant le
montage des composants de sécurité à l'extérieur de la station. Seul le personnel qualifié et formé est autorisé à
manipuler les robinets d'arrêt !
Raccord solaire (haut) Raccord ballon (bas)
