2. Caractéristiques techniques
Pour une utilisation dans des installations solaires thermiques dont la surface des collecteurs est comprise entre
30 et 40 m² environ.
Surface des collecteurs 45140.16/18/56 et 58 : jusqu'à 30 m² (dépend des paramètres spécifiques de l'installation, de la
perte de pression, etc.)
Surface des collecteurs 45140.19/29/59 et 69 : jusqu'à 40 m² (dépend des paramètres spécifiques de l'installation, de la
perte de pression, etc.)
Système solaire séparé livré sous la forme d'une unité pré-assemblée
avec deux pompes de circulation (DN 15, EL 130 mm) et câble de raccordement ; deux débitmètres ; un échangeur ther-
mique à plaques en acier inoxydable ; deux possibilités de purge d'air ; un logement pour sonde primaire ; quatre robinets
d'arrêt ; quatre robinets à boisseau sphérique de rinçage, remplissage et vidange, embouts à bec inclus et groupe de sécu-
rité pour côté primaire et secondaire inclus ; Le tout monté sur une plaque de base et testé ; raccords de flexibles ondulés
en acier inoxydable avec isolation. Dans boîtier calorifuge en EPP .

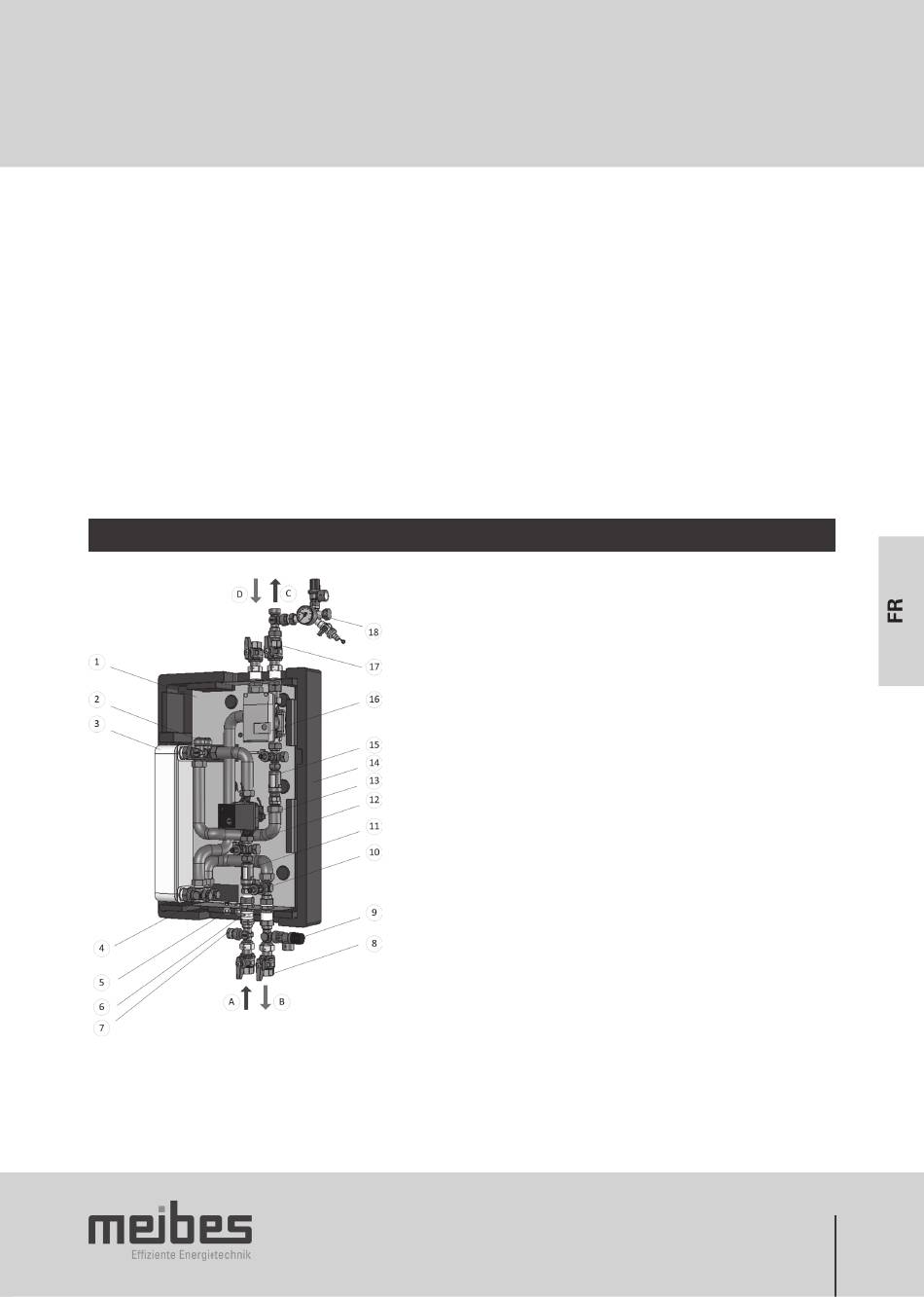

2.1 Solar XL

Légende
1. Plaque de base en tôle
2. Bouchon de purge
Échangeur de chaleur à plaques (30 plaques)
3.
4. Bouchon aveugle de ½" pour sonde de température
5. Presse-étoupes
6. Clapet anti-retour avec écluse à air
7. Capuchon aveugle de ¾" pour raccord MAG (secondaire)
8. Robinets à boisseau sphérique filet femelle 1" (secondaire)
9. Vanne de sécurité de 3 bars (secondaire)
10. Robinet à boisseau sphérique (secondaire) avec embout à bec
Débitmètre de 1 à 13 ou de 8 à 30 l/min. (secondaire) et robinet à boisseau
11.
sphérique de vidange/remplissage avec embout à bec et bouchon aveugle de ¾"
12. Flexibles ondulés et isolés en acier inox
13. Pompe à haut rendement (secondaire) avec câble de raccordement
14. Boîtier externe isolant en EPP
Débitmètre de 1 à 13 ou de 8 à 30 l/min. (primaire) et robinet à boisseau sphérique
15.
de vidange/remplissage avec embout à bec et bouchon aveugle de ¾"
16. Pompe à haut rendement ou multicellulaire (primaire) avec câble de raccordement
17. Robinets à boisseau filet femelle 1" (primaire)
Groupe de sécurité (primaire) avec vanne de sécurité de 6 bars, raccord
MAG de ¾", robinet à boisseau sphérique de vidange/remplissage avec
18.
embout à bec et manomètre de 0 à 10 bars
A Retour (secondaire), par ex. du ballon
Départ (secondaire), par ex. vers le ballon
L
C Retour (primaire), par ex. vers le collecteur
D Départ (primaire), par ex. du collecteur
