Zubehör
Refresh
Batterie austauschen
Rexroth IndraDrive Antriebsregelgeräte Leistungsteile HCS01
Bevor Sie eine neue Batterie verwenden, müssen Sie immer einen so ge‐
nannten "Refresh" durchführen:
A Refresh-Widerstand
B Gegenstecker
C Stecker
D Batterie

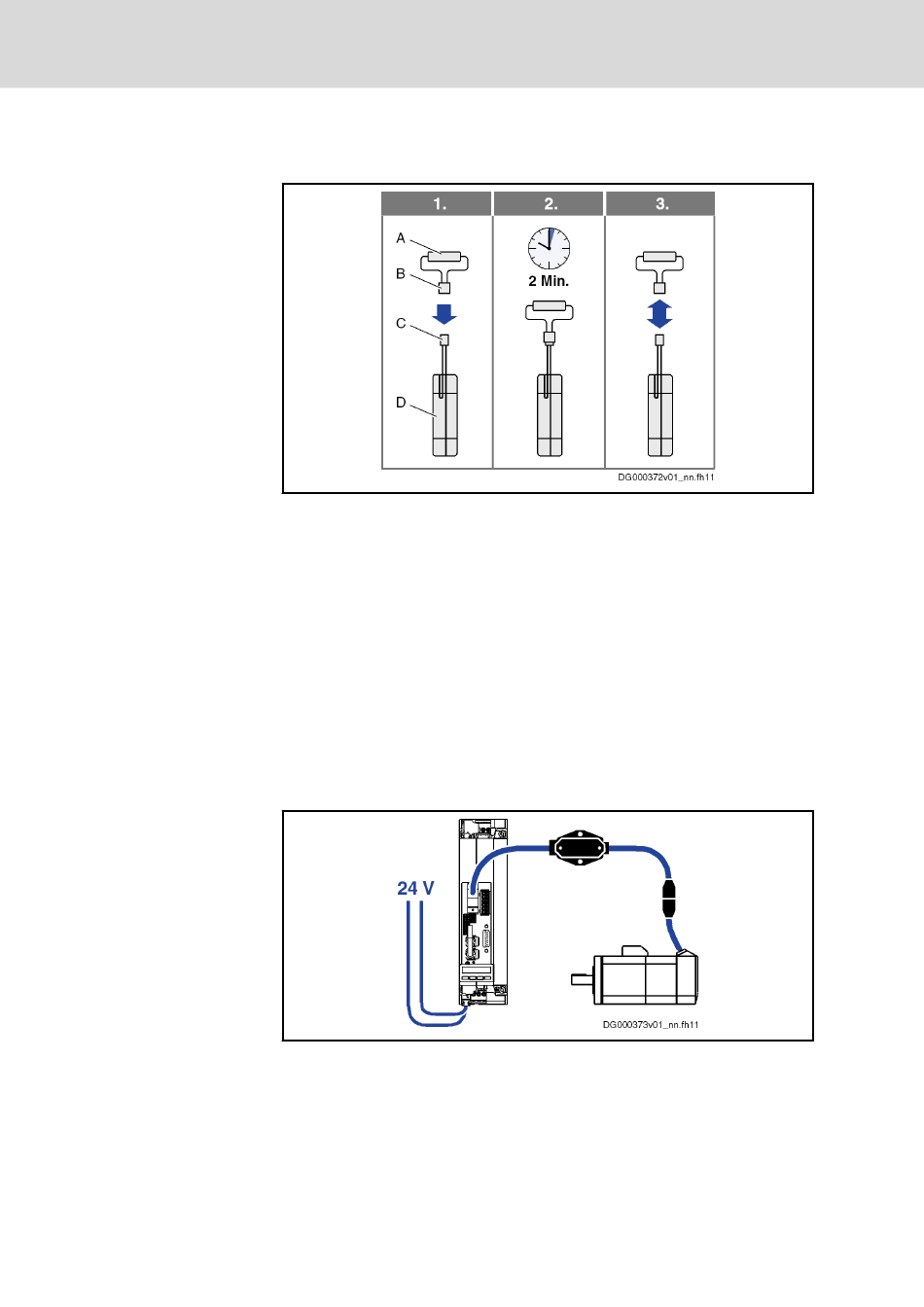

Abb.7-11: Refresh der Batterie
1. Stecker der Batterie mit dem Gegenstecker am Refresh-Widerstand ver‐
binden.
2. 2 Minuten warten.
3. Stecker vom Gegenstecker abziehen.
Damit bei einem Austausch der Batterie die Absolutwertgeberposition erhal‐
ten bleibt, müssen folgende Voraussetzungen erfüllt sein:
● die Steuerspannung am Antriebsregelgerät ist eingeschaltet
● der Geber ist über das Geberkabel mit dem Antriebsregelgerät verbun‐
den
Abb.7-12: Steuerspannung eingeschaltet und Geber angeschlossen
