DOK-INDRV*-HCS01******-IT01-DE-P
Rexroth IndraDrive Antriebsregelgeräte Leistungsteile HCS01
5

Hinweise zum Gebrauch

5.1 Überstromschutz
5.2

Anschlussstellen

5.2.1

Verdrahtungsplan

Schützen Sie die Komponenten gegen Überstrom:
● Installieren Sie Sicherungen im Netzanschluss
● Bemessen Sie die Sicherungen entsprechend der Angabe "Sicherung
Netzanschluss (UL)" (siehe technische Daten)

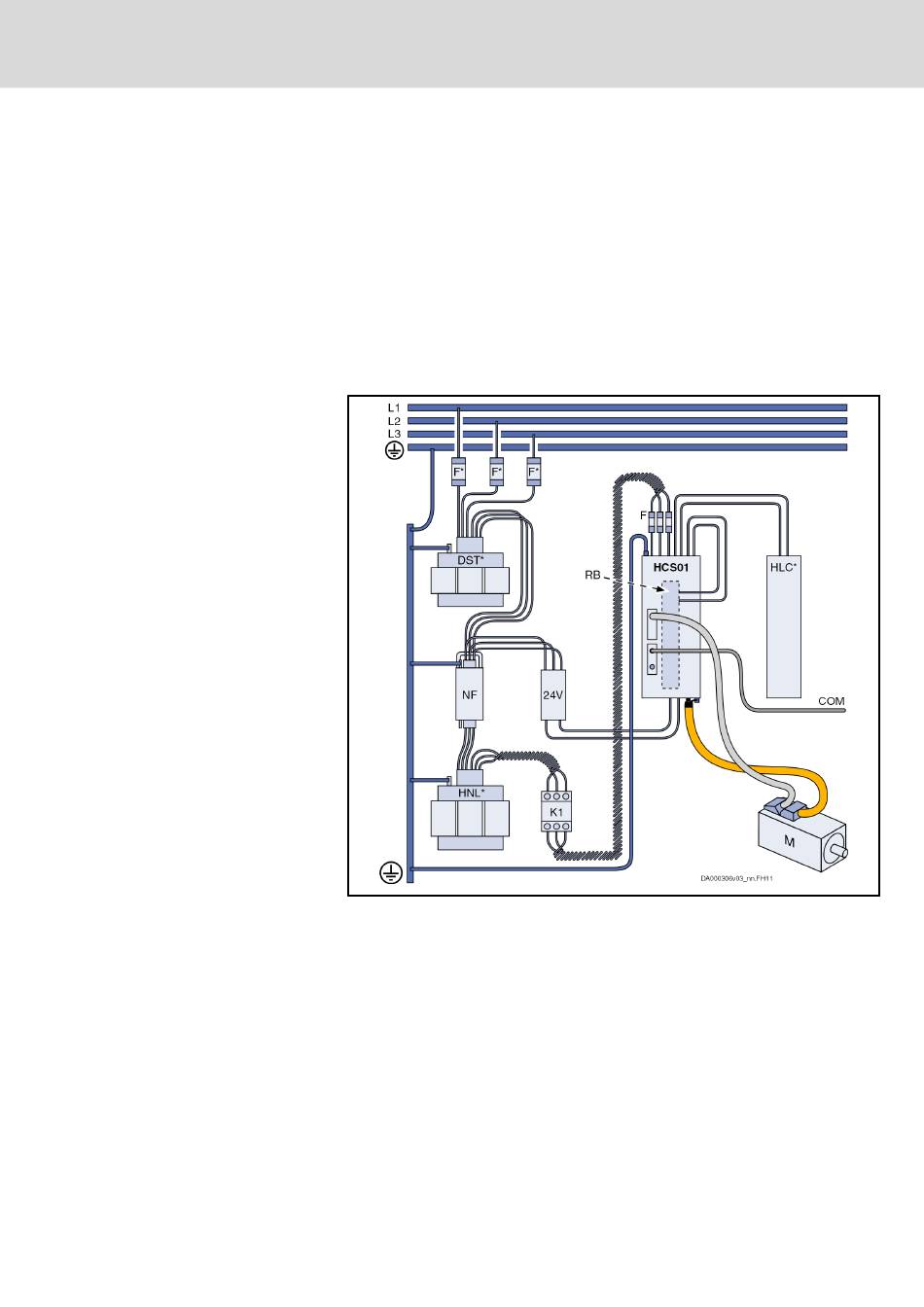

* optional
24V Steuerspannungsversorgung
HLC Zwischenkreis-Kondensatoreinheit (für Geräte mit Zwischenkreisan‐
schluss)
COM Kommunikation
DST Spartransformator
F Sicherungen
HCS01 Umrichter
NF Netzfilter
HNL Netzdrossel
K1 externes Netzschütz
M Motor
RB Bremswiderstand (befindet sich an der Rückseite des Antriebsregel‐
geräts)
Abb.5-1: Antriebssystem Rexroth IndraDrive Cs
Bosch Rexroth AG 31/85
Hinweise zum Gebrauch
