7.3 Batteriebox für MSM-Motoren (SUP-E01-MSM-BATTERY‐
BOX)
Verwendung
Lieferumfang
Die Batteriebox "SUP-E01-MSM-BATTERYBOX" ist ein Zubehörsatz für den
Betrieb von MSM-Motoren mit Absolutwertgeber und dient der Pufferung der
Geberdaten bei Spannungsabschaltung.

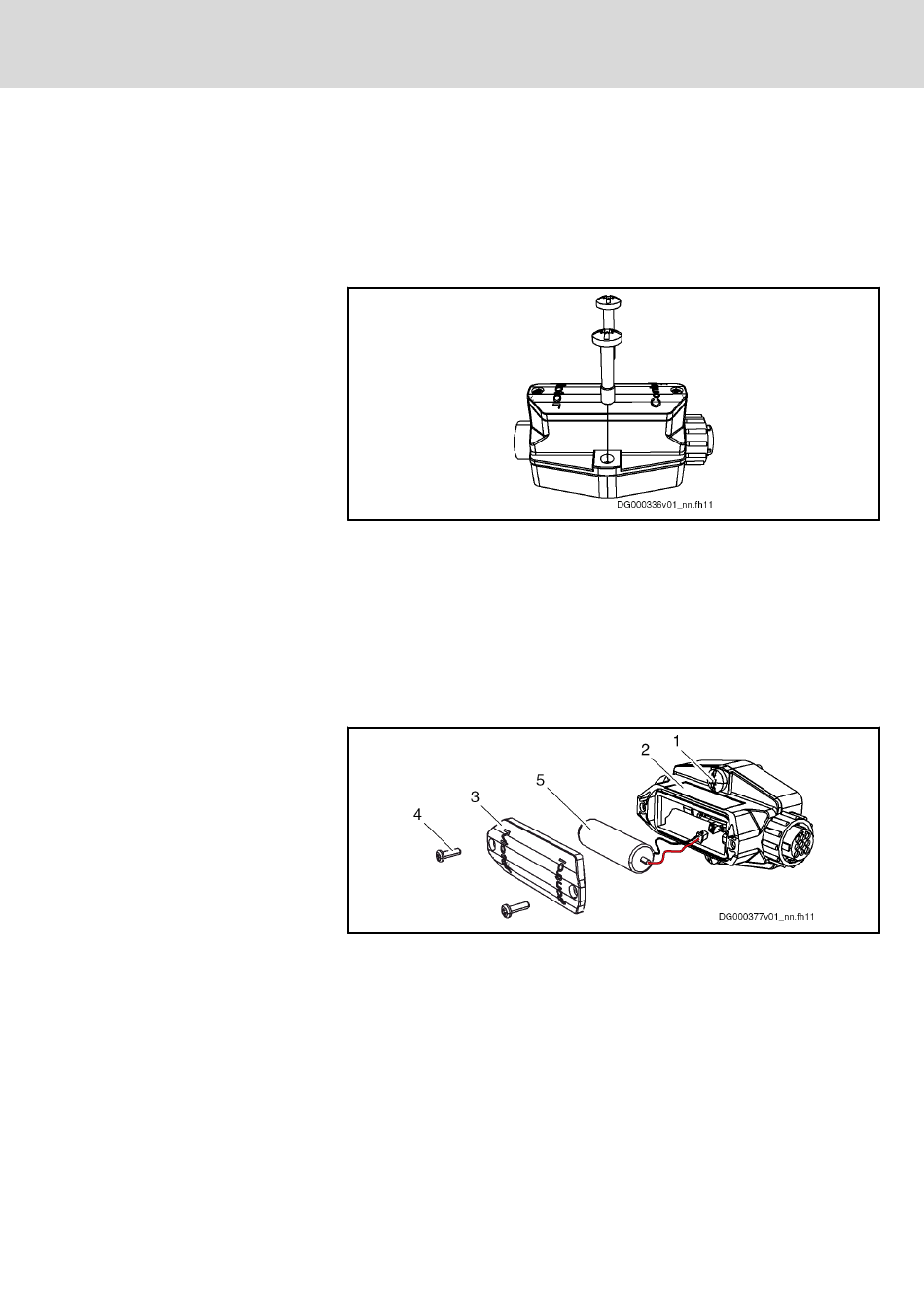

Abb.7-4: Batteriebox
Batteriebox komplett mit
● Batterie: Typ: ER6C, 3,6 V; 1800 mA, Lithium; Lebensdauer: bis 10 Jah‐
re, je nach Beanspruchung und Umgebungstemperatur
● Montageschrauben: M6×30; Schraubenkopf: Torx und Schlitz
Die Batteriebox "SUP-E01-MSM-BATTERYBOX" wird im betriebsbereiten
Zustand mit Batterie geliefert.
Bestandteile:
1 Montageschraube
2 Gehäuse
3 Gehäusedeckel
4 Gehäusedeckelschraube (selbstformende Schraube 30×10; Anzugs‐
moment 0,8 Nm)
5 Batterie
Abb.7-5: Bestandteile der Batteriebox
