X9, Integrierter/Externer Bremswiderstand

Funktion

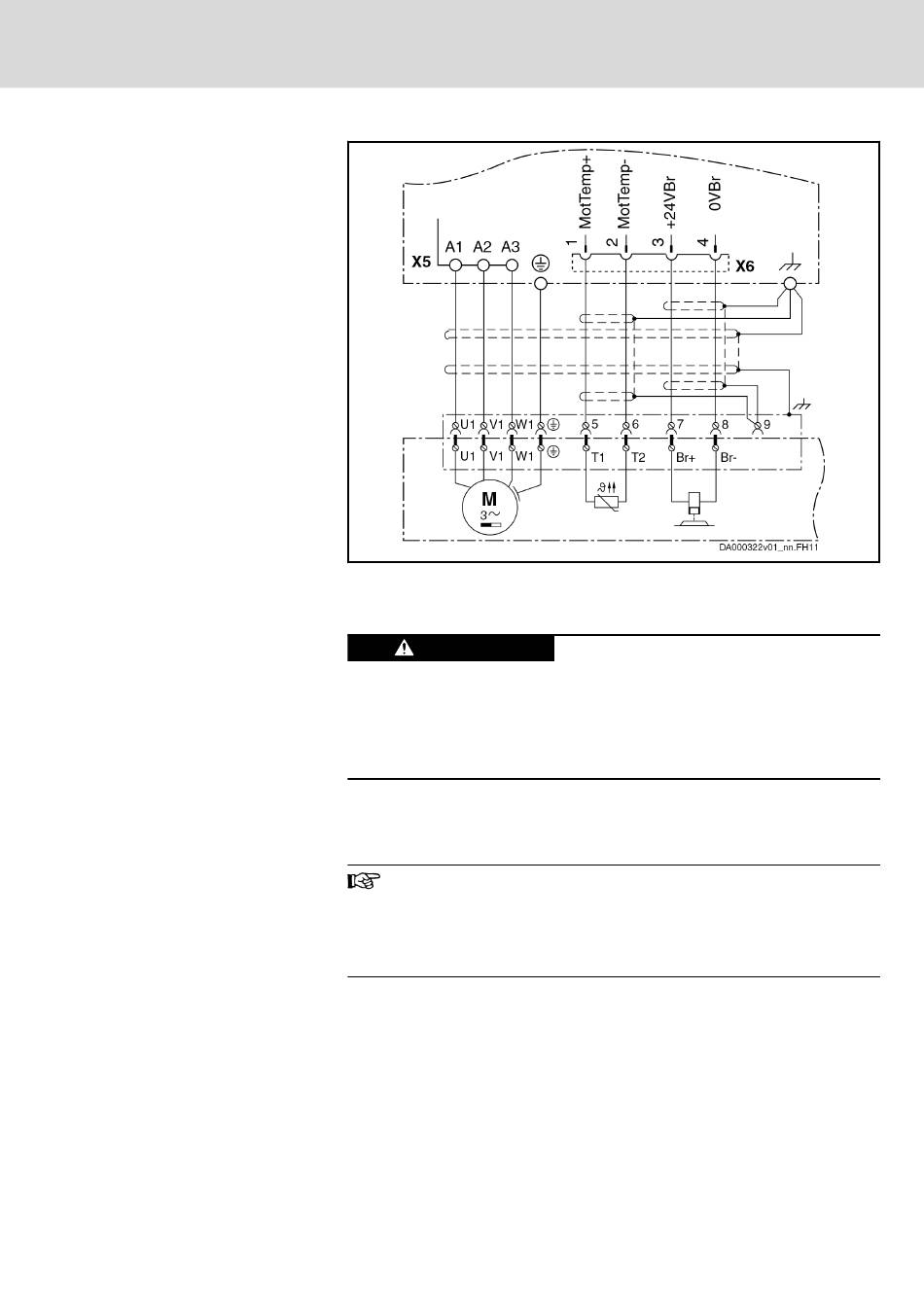

Abb.5-11: Anschluss Motortemperaturüberwachung und Motorhaltebremse
WARNUNG
Betreiben Sie das Gerät ausschließlich
● mit aufgesteckten Anschlusssteckern (auch wenn an den Anschlussste‐
ckern keine Leitungen angeschlossen sind) und
● mit angeschlossenem Schutzleiter!
X9 dient dem Anschluss des integrierten oder externen Bremswiderstands
HLR. Über einen internen Schalter wird der Bremswiderstand an den Zwi‐
schenkreis geschaltet.
Parametrieren Sie mit Hilfe der Firmware den externen Brems‐
widerstand, um das Antriebsregelgerät und den Bremswiderstand
vor Überlastung zu schützen:
● P-0-0860, Umrichter-Konfiguration
● P-0-0858, Bremswiderstand extern Daten
