Rexroth IndraDrive Antriebsregelgeräte Leistungsteile HCS01
5.3.2

Schaltschrank

Montage von Geräten HCS01 im Schaltschrank
Hinweise zur Montage
Erforderliche Arbeitsschritte

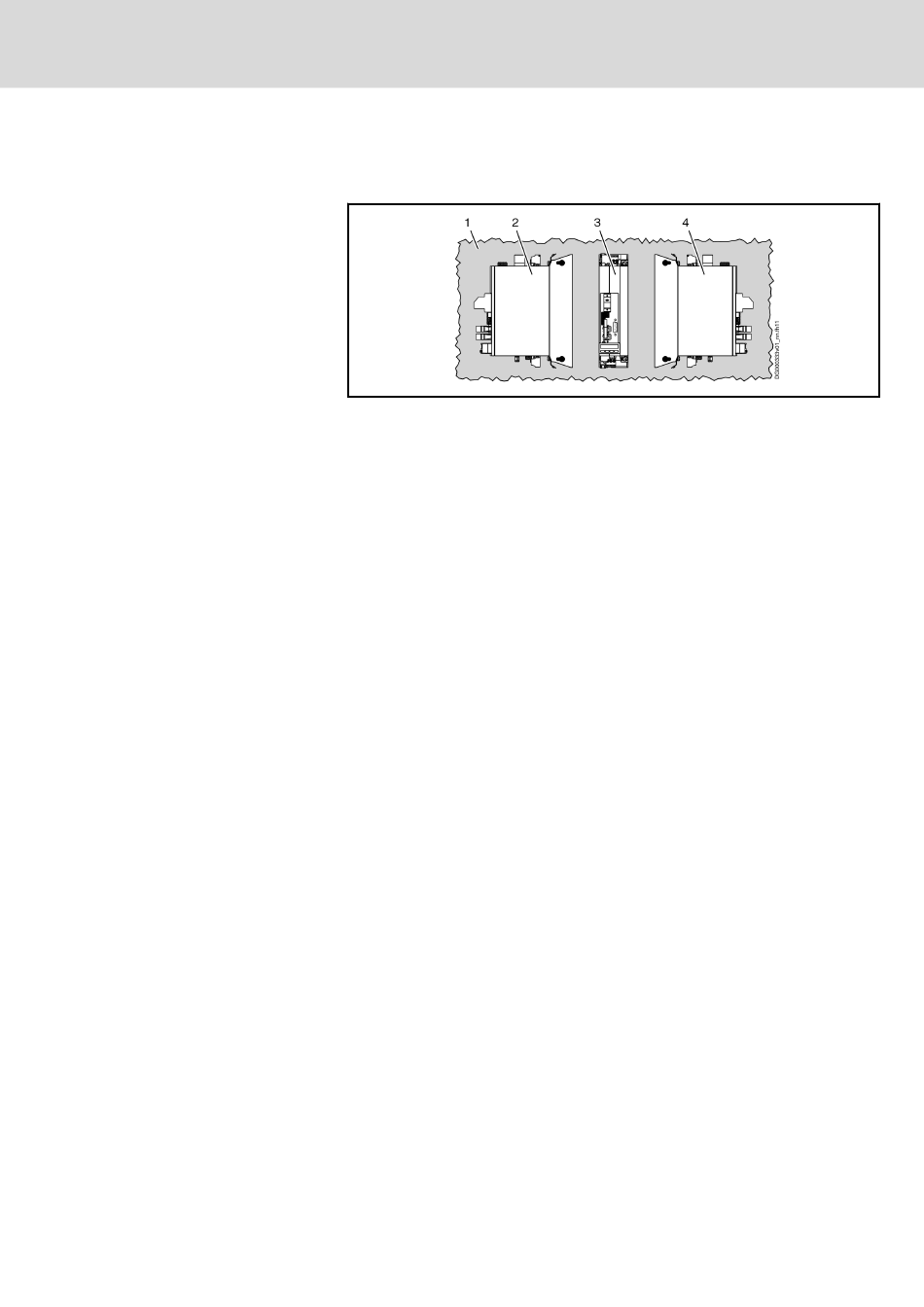

1 Montagefläche im Schaltschrank
2 linksseitige Montage
3 rückseitige Montage (standardmäßige Montage)
4 rechtsseitige Montage
Abb.5-23: Möglichkeiten der Montage
● Beachten Sie bei der Montage die einzuhaltenden Mindestabstände
(siehe technische Daten oder Maßblätter).
Der angegebene horizontale Mindestabstand bezieht sich dabei auf den
Abstand zu benachbarten Geräten oder Schaltschrankeinbauten (wie
z. B. Kabelkanäle) und nicht auf den Abstand zur Schaltschrankwand.
● Die rückseitige Montage (Rückseite des Geräts liegt unmittelbar auf der
Montagefläche im Schaltschrank) ist der Standard und sollte möglichst
angewendet werden.
● Die links- oder rechtsseitige Montage (linke oder rechte Seite des Ge‐
räts liegt unmittelbar auf der Montagefläche im Schaltschrank) kann an‐
gewendet werden, wenn der Einbauraum nach vorne im Schaltschrank
zu gering ist für die rückseitige Montage.
HINWEIS! Beschädigungsgefahr durch hohe Temperaturen! An der
Rückseite der Geräte HCS01 befinden sich Bremswiderstände, die im
Betrieb sehr heiß werden können. Achten Sie bei der Anordnung der
Geräte im Schaltschrank darauf, dass keine wärmeempfindlichen Mate‐
rialien in der Nähe der Bremswiderstände vorhanden sind.
Bei der links- oder rechtsseitigen Montage dürfen Sie die Geräte nicht
aufeinander stapeln. Jedes Gerät muss unmittelbaren Kontakt mit der
Schaltschrankwand haben.
● Anzugsmoment der Montageschrauben: 6 Nm
● An der Seite der Geräte sind Klebeschilder mit Sicherheitshinweisen
vorhanden. Das mitgelieferte Zubehör HAS09 enthält diese Klebeschil‐
der zusätzlich. Wenn die Klebeschilder an den Geräten nach der Monta‐
ge nicht mehr sichtbar sind, dann platzieren Sie die Klebeschilder aus
dem Zubehör HAS09 deutlich sichtbar am oder in unmittelbarer Nähe
des Geräts.
Antriebsregelgeräte HCS01 sind zur Schaltschrankmontage konstruiert. Die
Montage erfolgt mit zwei Schrauben (M6×20; enthalten im mitgelieferten Zu‐
behör HAS09).
Montage des Antriebsregelgeräts
1. Schrauben an der Rückwand des Schaltschranks fixieren.
2. Antriebsregelgerät auf die Schrauben stecken.
