REXROTH IndraDrive Betriebsanleitung Seite 44

42/85 Bosch Rexroth AG
Hinweise zum Gebrauch
Anschluss (HCS01.1E-W0003...
W0028)
Anschluss (HCS01.1E-W0054)
Installationshinweise
Rexroth IndraDrive Antriebsregelgeräte Leistungsteile HCS01

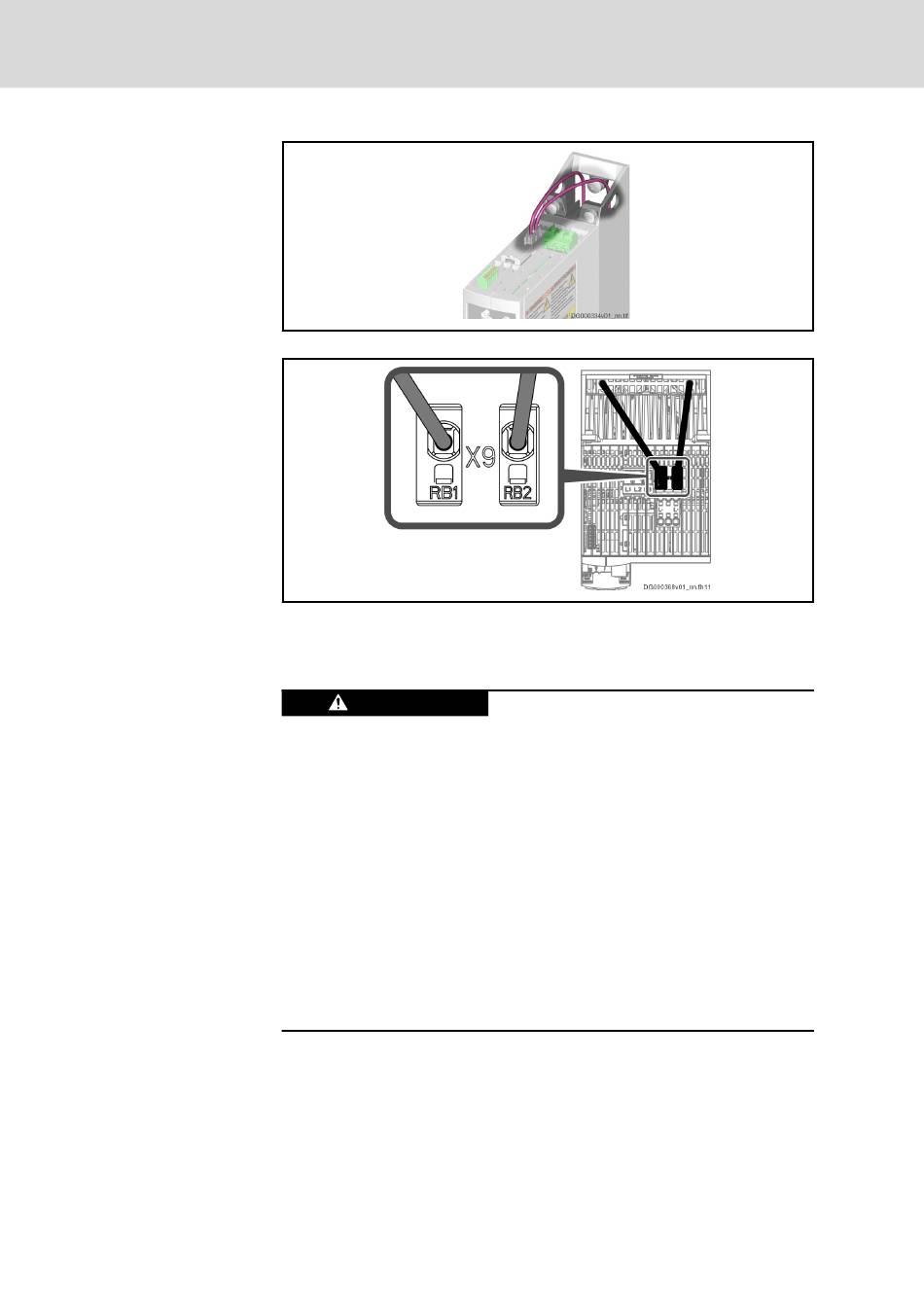

Abb.5-12: Anschluss des Bremswiderstands (HCS01.1E-W0003...W0028)
Abb.5-13: Anschluss des Bremswiderstands (HCS01.1E-W0054)
Maximal zulässige Leitungslänge zum externen Bremswiderstand: 5 m
Ungeschirmte Leitungen verdrillen.
WARNUNG
Die Gehäuseoberfläche eines externen Bremswiderstands HLR kann bis zu
150 °C heiß werden. Verlegen Sie die Anschlussleitungen mit einem aus‐
reichenden Abstand (> 200 mm) zum Gehäuse eines Bremswiderstands
HLR, damit die Isolierung der Anschlussleitungen nicht beschädigt werden
kann. Verlegen Sie außerhalb des Schaltschranks die Anschlussleitungen ei‐
nes Bremswiderstands HLR in einem Metallrohr mit einer Wandstärke von
mindestens 1 mm.
Berühren Sie keine heißen Gehäuseoberflächen! Montieren Sie einen
Bremswiderstand HLR auf einer temperaturbeständigen Montagefläche. Las‐
sen Sie ausreichenden Abstand zwischen dem Bremswiderstand HLR und
wärmeempfindlichen Materialien. Sorgen Sie für eine ungehinderte Kühlluft‐
zufuhr. Achten Sie darauf, dass die Umgebung die Verlustwärme abführen
kann.
DOK-INDRV*-HCS01******-IT01-DE-P
Tödlicher Stromschlag durch spannungsfüh‐
rende Teile mit mehr als 50 V!
Verbrennungsgefahr durch heiße Gehäuse‐
oberflächen! Brandgefahr!
