Rexroth IndraDrive Antriebsregelgeräte Leistungsteile HCS01
Ansicht
Anschlusskabel
mehrdrähtig
Abisolierlänge
Kurzschlussschutz
Überlastschutz
Stromtragfähigkeit "Durchschleifen" von L+
nach L+, L‑ nach L‑
Installationshinweise
Kenn‐ Funktion
zeichnung
L- Anschlüsse zum Verbinden der Zwischenkreisanschlüsse
mehrerer Geräte
L-
(Ein Zwischenkreisstecker ist als Zubehör erhältlich; siehe
n. c.
Stichwort "Zubehör → Zwischenkreisstecker")
n. c.
L+
L+
Einheit
mm
2
AWG
mm
erfolgt durch vorgeschaltete Sicherungselemente im Netzan‐
schluss
erfolgt durch vorgeschaltete Sicherungselemente im Netzan‐
schluss
A

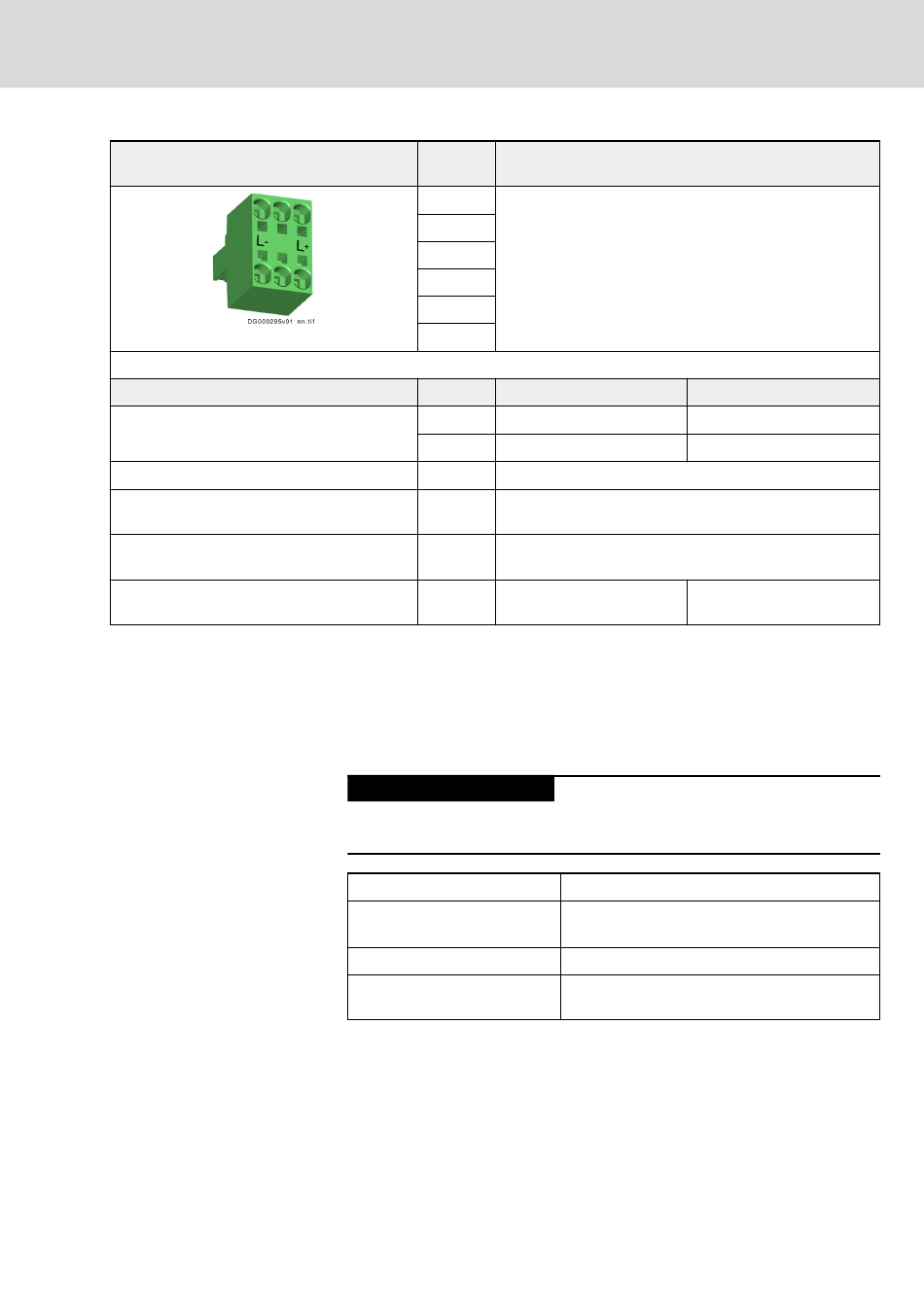

Abb.5-19: Funktion, Anschlussbelegung, Eigenschaften
Verwenden Sie zum Verdrahten des Zwischenkreises möglichst kurze, flexib‐
le, verdrillte Leitungen.
Bei einer Kopplung der Zwischenkreise mehrerer Geräte dürfen die Leitun‐
gen nicht außerhalb des Schaltschranks geführt werden.
HINWEIS
Achten Sie auf die richtige Polarität.
Länge der verdrillten Leitung
Leitungsquerschnitt
Leitungsschutz
Spannungsfestigkeit der Einzel‐
litze gegen Erde
Abb.5-20: Leitung Zwischenkreis
Es gibt zwei Möglichkeiten, die Zwischenkreise von mehreren Geräten mitei‐
nander zu verbinden:
● direkte Verbindung der Zwischenkreisanschlüsse:
