Hinweise zum Gebrauch
Kühlaggregat auf dem Schaltschrank
Vermeiden von Betauung
Rexroth IndraDrive Antriebsregelgeräte Leistungsteile HCS01
● Kühlaggregat so platzieren, dass der Lüfter des Kühlaggregats ange‐
sammeltes Kondenswasser nicht auf die Geräte im Schaltschrank
sprüht. Luftkanal im Schaltschrank entsprechend montieren.

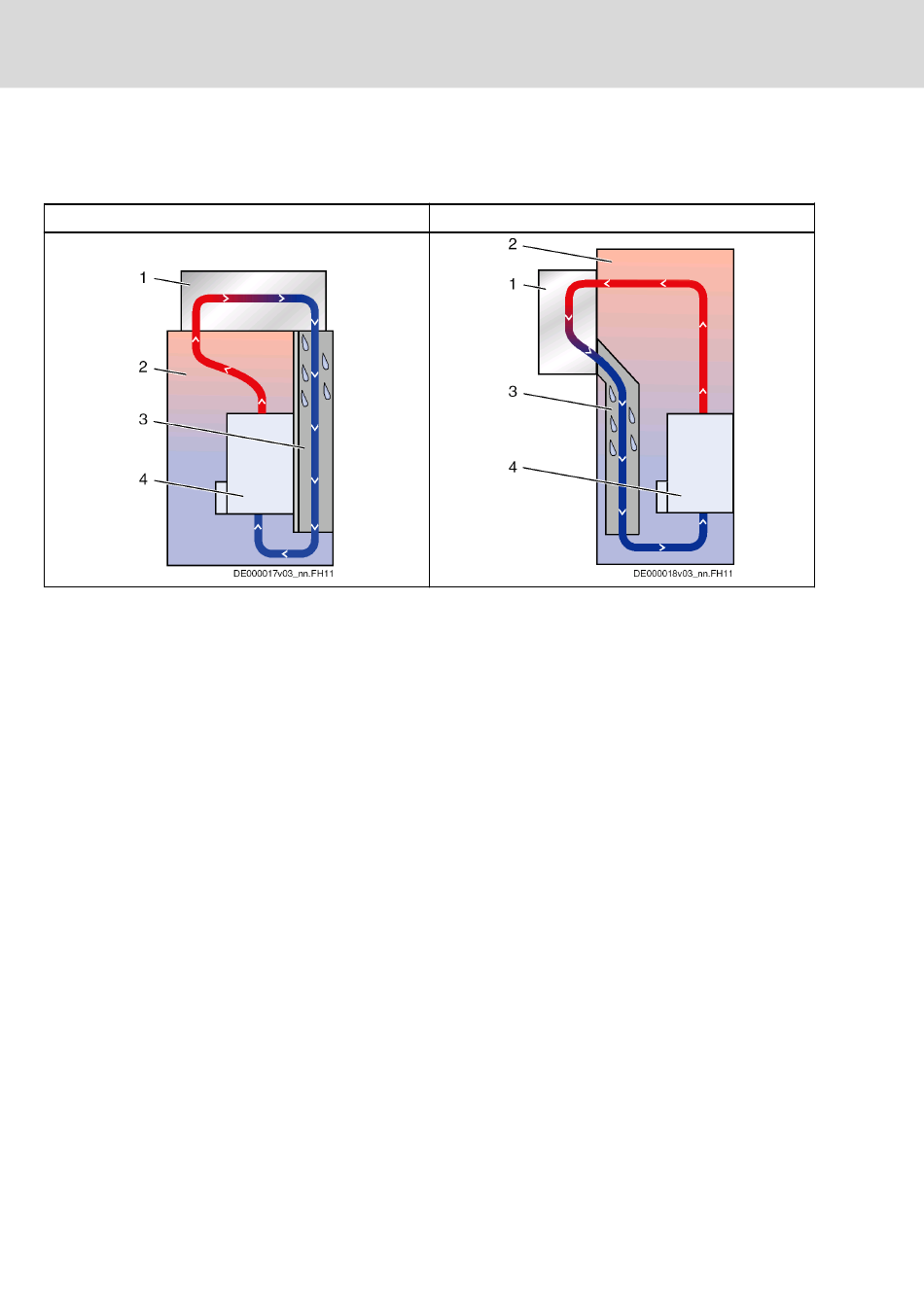

1 Kühlaggregat
2 Innenraum des Schaltschranks
3 Luftkanal (schützt die Geräte vor Kondenswasser)
4 Gerät im Schaltschrank
Abb.5-25: Anordnung von Kühlaggregaten
Betauung tritt dann auf, wenn die Gerätetemperatur niedriger ist als die Um‐
gebungstemperatur.
● Kühlaggregate mit Temperatureinstellung auf maximale Hallentempera‐
tur einstellen, nicht niedriger!
● Kühlaggregate mit nachgeführter Temperatur so einstellen, dass die
Schaltschrankinnentemperatur nicht unter der Außenlufttemperatur liegt.
Die Temperaturbegrenzung auf maximale Hallentemperatur einstellen!
● Nur gut abgedichtete Schaltschränke verwenden, damit keine Betauung
durch zutretende feuchtwarme Außenluft entstehen kann.
● Falls Schaltschränke bei geöffneten Türen betrieben werden (Inbetrieb‐
nahme, Servicefall etc.), muss gewährleistet sein, dass nach Schließen
der Türen die Antriebsregelgeräte zu keiner Zeit kühler sein können als
die Luft im Schaltschrank. Deshalb für ausreichende Zirkulation im
Schaltschrank sorgen.
DOK-INDRV*-HCS01******-IT01-DE-P
Kühlaggregat an der Front des Schaltschranks
