48/85 Bosch Rexroth AG
Hinweise zum Gebrauch
5.2.11

Schirmanschluss

Rexroth IndraDrive Antriebsregelgeräte Leistungsteile HCS01

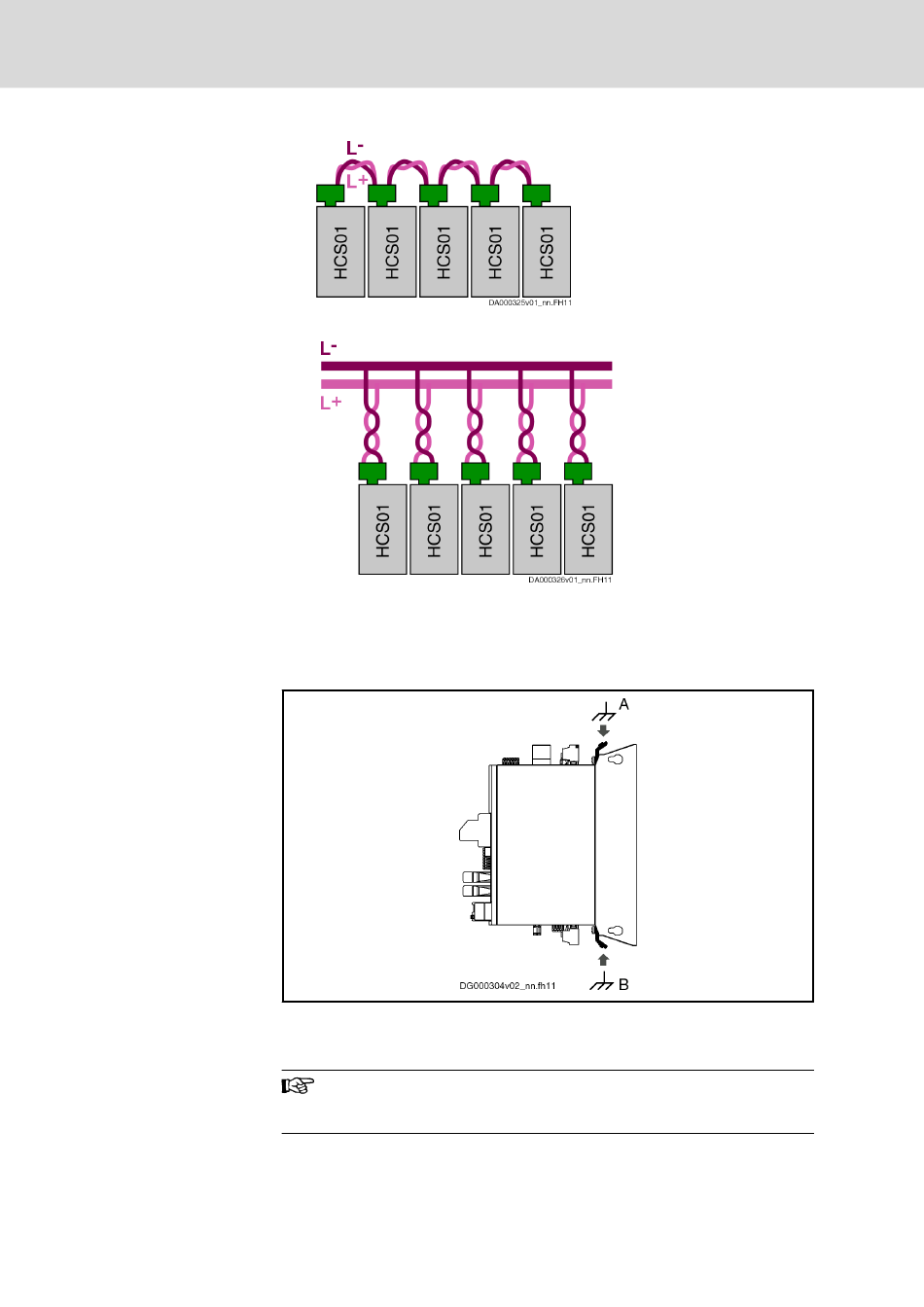

● Verbindung der Zwischenkreisanschlüsse über Schienen:
Spezielle Bleche dienen dem Schirmanschluss für Kabel, die am Gerät ange‐
schlossen werden. Die Bleche sind Bestandteil des Zubehörs HAS09 und
werden an das Gerät geschraubt.
A Schirmanschluss Steuerleitungen
B Schirmanschluss Motorkabel
Abb.5-21: Schirmanschluss
Der Schirmanschluss dient nicht zur Zugentlastung der Kabel.
Montieren Sie eine separate Zugentlastung in der Nähe des
Antriebsregelgerätes.
DOK-INDRV*-HCS01******-IT01-DE-P
