REXROTH IndraDrive Betriebsanleitung Seite 29

DOK-INDRV*-HCS01******-IT01-DE-P
Rexroth IndraDrive Antriebsregelgeräte Leistungsteile HCS01
Maßblatt HCS01.1E-W0005/0008
Maßblatt HCS01.1E-W0018/0028
A minimaler Einbauraum
* bei links- oder rechtsseitiger Montage des Geräts
B Bohrmaße

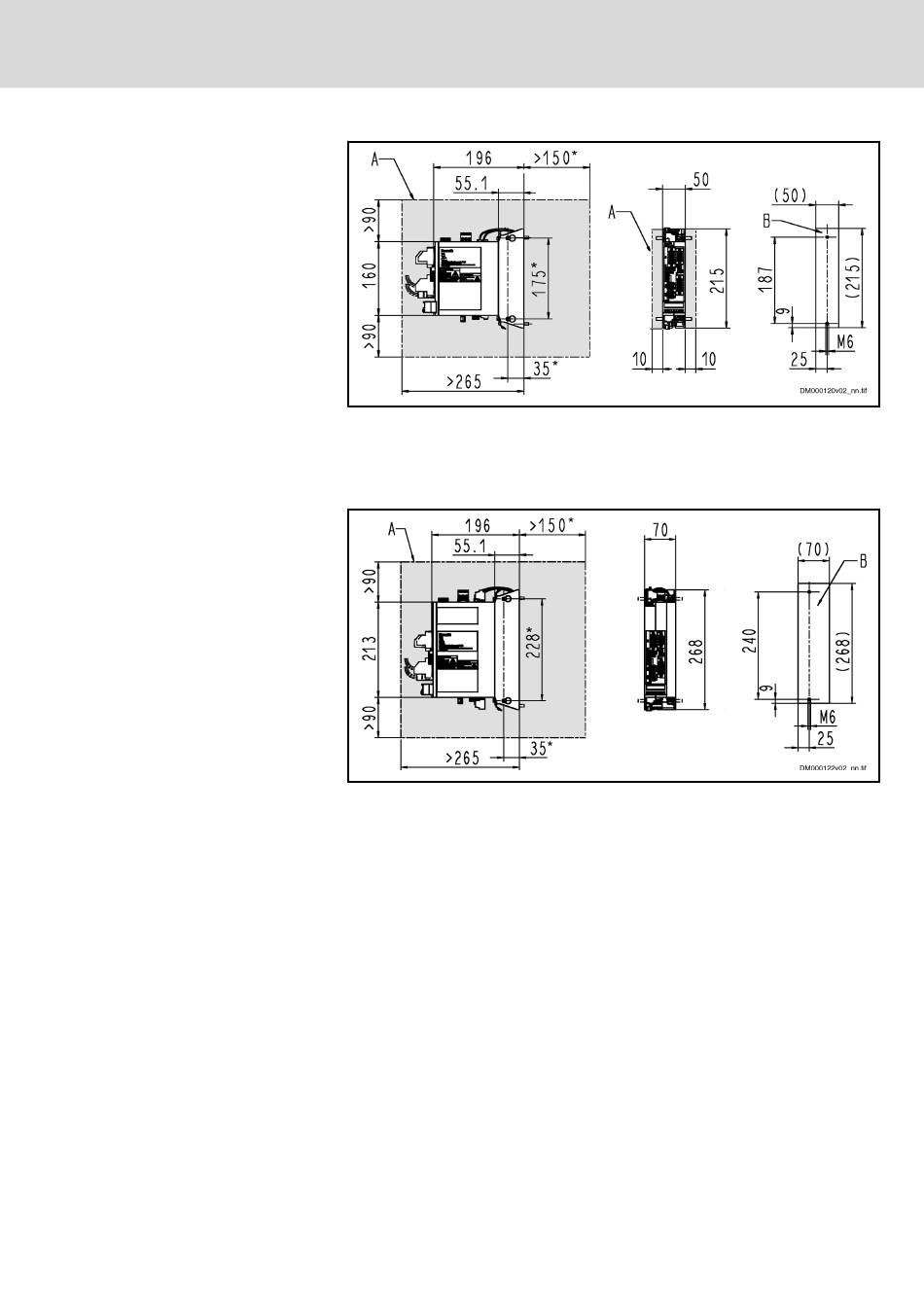

Abb.3-5: Maßblatt HCS01.1E-W0005/0008
A minimaler Einbauraum
* bei links- oder rechtsseitiger Montage des Geräts
B Bohrmaße
Abb.3-6: Maßblatt HCS01.1E-W0018/0028
Bosch Rexroth AG 27/85
Daten und Abmessungen
