32/85 Bosch Rexroth AG
Hinweise zum Gebrauch
5.2.2

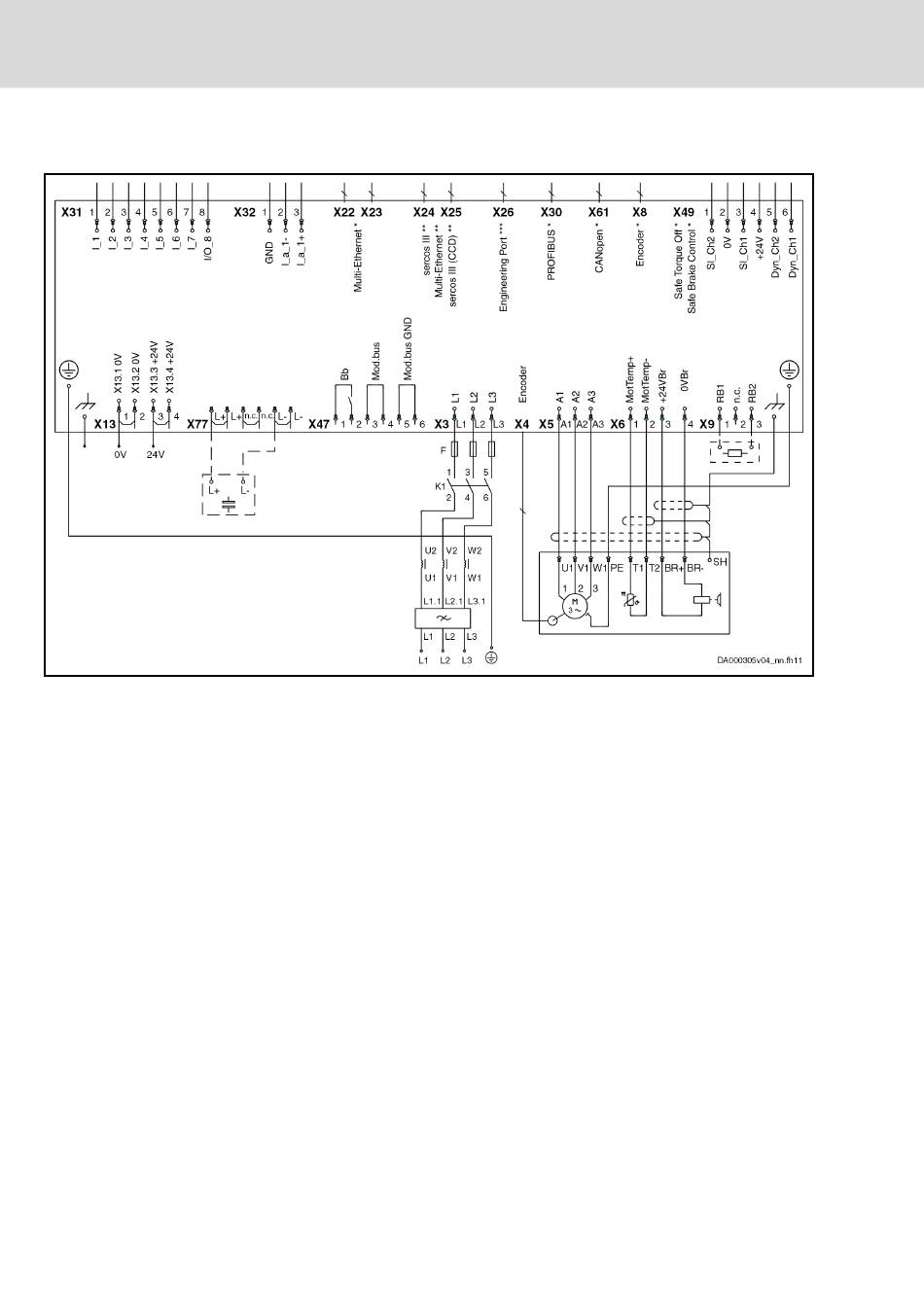

Anschlussplan

Rexroth IndraDrive Antriebsregelgeräte Leistungsteile HCS01
* optional
** ECONOMY = sercos III; BASIC = Multi-Ethernet; ADVANCED =
sercos III Querkommunikation (CCD)
*** Nur vorhanden an Geräten HCS01.1E-W00**-A-0*-A-CC
(ADVANCED)
X6.1, X6.2 T1 und T2 nicht vorhanden an Motoren MSM
X31 Keine Standard-Belegung vorgegeben; Belegung anhand Firmware-
Dokumentation vornehmen (siehe Funktionsbeschreibung, Stichwort
"Digitale Ein-/Ausgänge")
X47.1, X47.2 Für die Meldung der Betriebsbereitschaft des Geräts muss auch der
Bb‑Relaiskontakt (X47.1, X47.2) verdrahtet werden
X47.3...6 Modulbus nur vorhanden an Geräten HCS01.1E-W00xx-x-03
X77 Zwischenkreisanschluss (L+, L-) nur vorhanden an Geräten
HCS01.1E‑W00xx‑x‑03
Abb.5-2: Anschlussplan
