DOK-INDRV*-HCS01******-IT01-DE-P
Rexroth IndraDrive Antriebsregelgeräte Leistungsteile HCS01
5.2.12

Erdanschluss

5.3

Installation

5.3.1 Allgemeine Hinweise zur Installation des Antriebsregelgerätes

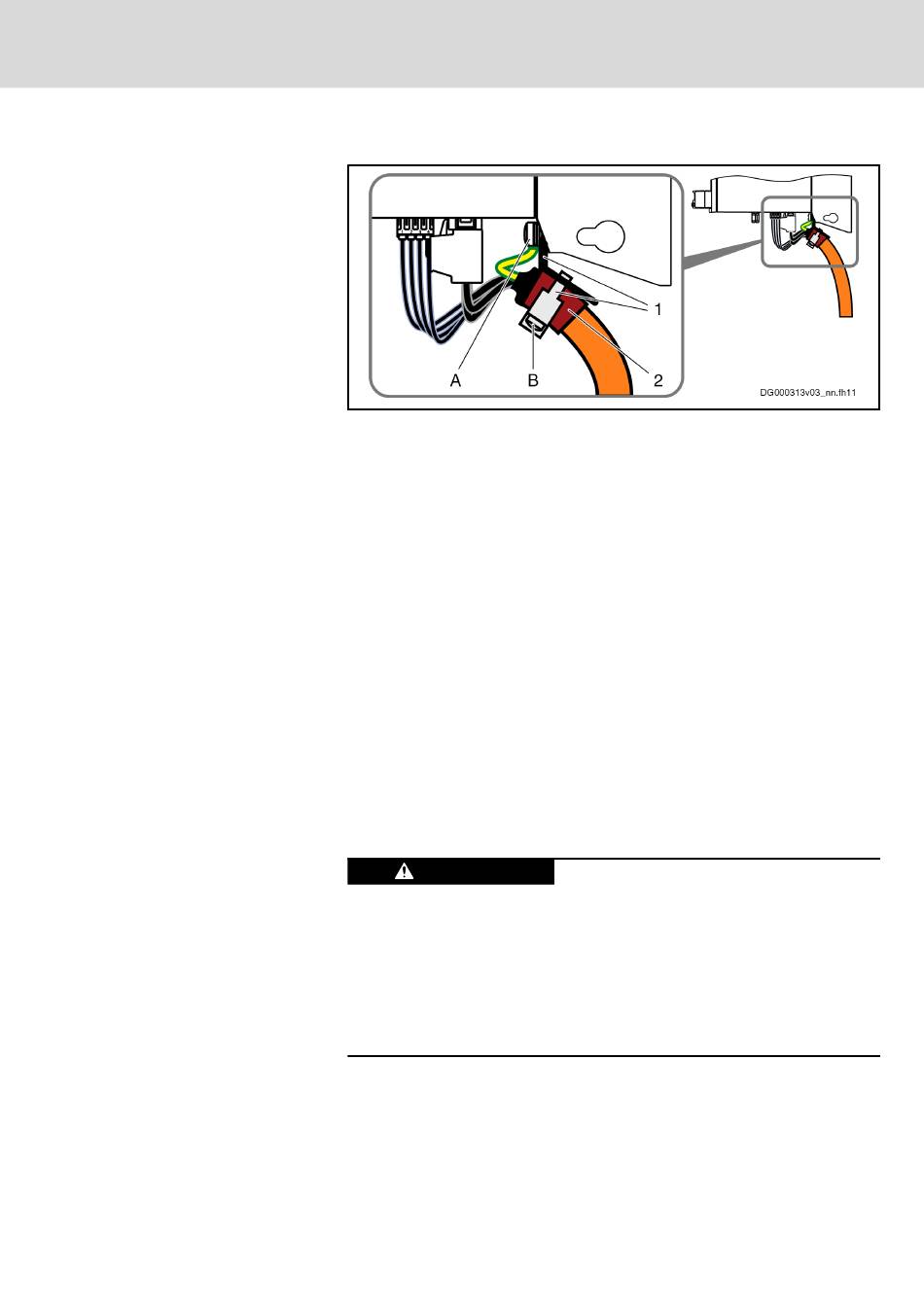

Schirmanschluss Motorkabel
1 Bleche
2 Schirm des Motorkabels
A Schraube (M5×12 bzw. M5×16); Anzugsmoment: 5 Nm
B Schraube (M5×30); Anzugsmoment: 1 Nm
Abb.5-22: Schirmanschluss Motorkabel
Der Erdanschluss des Gehäuses dient der Funktionssicherheit der Antriebs‐
regelgeräte und dem Berührschutz in Verbindung mit dem Anschluss des
Schutzleiters.
Erden Sie die Gehäuse der Antriebsregelgeräte:
1. Verbinden Sie die blanke, metallische Rückwand des Antriebsregel‐
gerätes leitfähig mit der Montagefläche im Schaltschrank. Verwenden
Sie dazu die mitgelieferten Montageschrauben.
2. Verbinden Sie die Montagefläche des Schaltschrankes leitfähig mit dem
Schutzleitersystem.
3. Beachten Sie für den Erdanschluss den maximal zulässigen Erdwider‐
stand.
WARNUNG
Vor Beginn der Arbeit an spannungsführenden Teilen: Schalten Sie die Anla‐
ge spannungsfrei und sichern Sie den Netzschalter vor unbeabsichtigtem
oder unbefugtem Wiedereinschalten.
Warten Sie nach dem Abschalten der Versorgungsspannungen die Entlade‐
zeit von mindestens 30 Minuten ab.
Prüfen Sie, ob die Spannung unter 50 V gefallen ist, bevor Sie spannungs‐
führende Teile berühren!
Elektrostatische Aufladungen von Personen und/oder Werkzeugen können
bei der Entladung über das Antriebsregelgerät oder über Leiterkarten diesel‐
ben schädigen. Bitte beachten Sie deshalb folgende Hinweise:
Bosch Rexroth AG
Hinweise zum Gebrauch
Tödlicher Stromschlag durch spannungsfüh‐
rende Teile mit mehr als 50 V!
49/85
