Zubehör
7.2

Zwischenkreisstecker (RLS0778/K06)

Verwendung
Rexroth IndraDrive Antriebsregelgeräte Leistungsteile HCS01
Stecker zur Verbindung
● der Zwischenkreise mehrerer Antriebsregelgeräte HCS01.1E-W00xx-
x-03
● eines Antriebsregelgerätes HCS01.1E-W00xx-x-03 mit einer Zwischen‐
kreis-Kondensatoreinheit

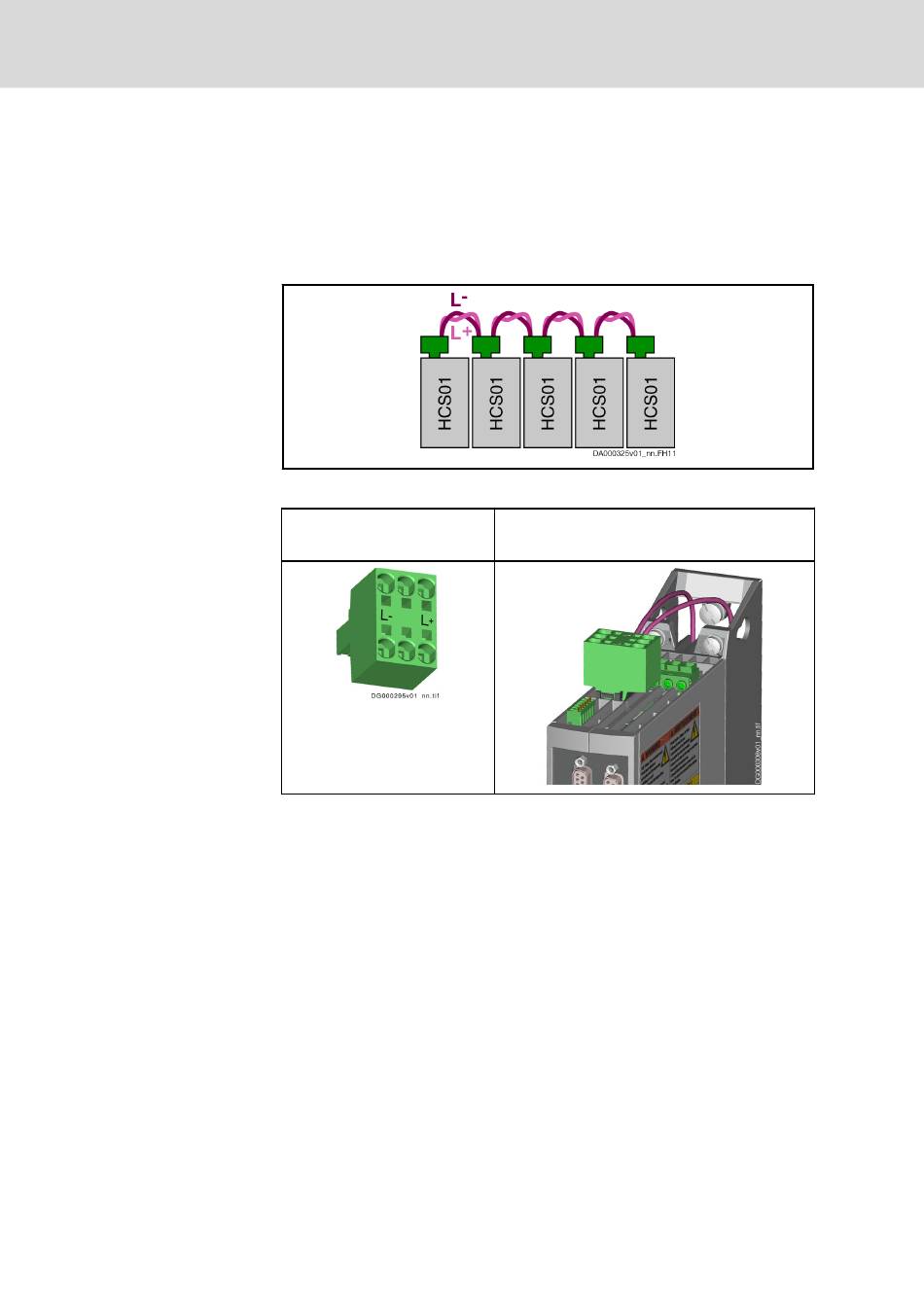

Abb.7-2: Verbindung der Zwischenkreise über Zwischenkreisstecker
Zwischenkreisstecker
Bestellbezeichnung:
RLS0778/K06
Abb.7-3: Zwischenkreisstecker
DOK-INDRV*-HCS01******-IT01-DE-P
Zwischenkreisstecker am Gerät
(Anschlussstelle X77)
