26/85 Bosch Rexroth AG
Daten und Abmessungen
Abstände
Maßblatt HCS01.1E-
W0003/0006/0009/0013
Rexroth IndraDrive Antriebsregelgeräte Leistungsteile HCS01
A Lufteintritt
B Luftaustritt
C Montagefläche im Schaltschrank
d Abstand oben
top
d Abstand unten
bot
d Abstand horizontal
hor

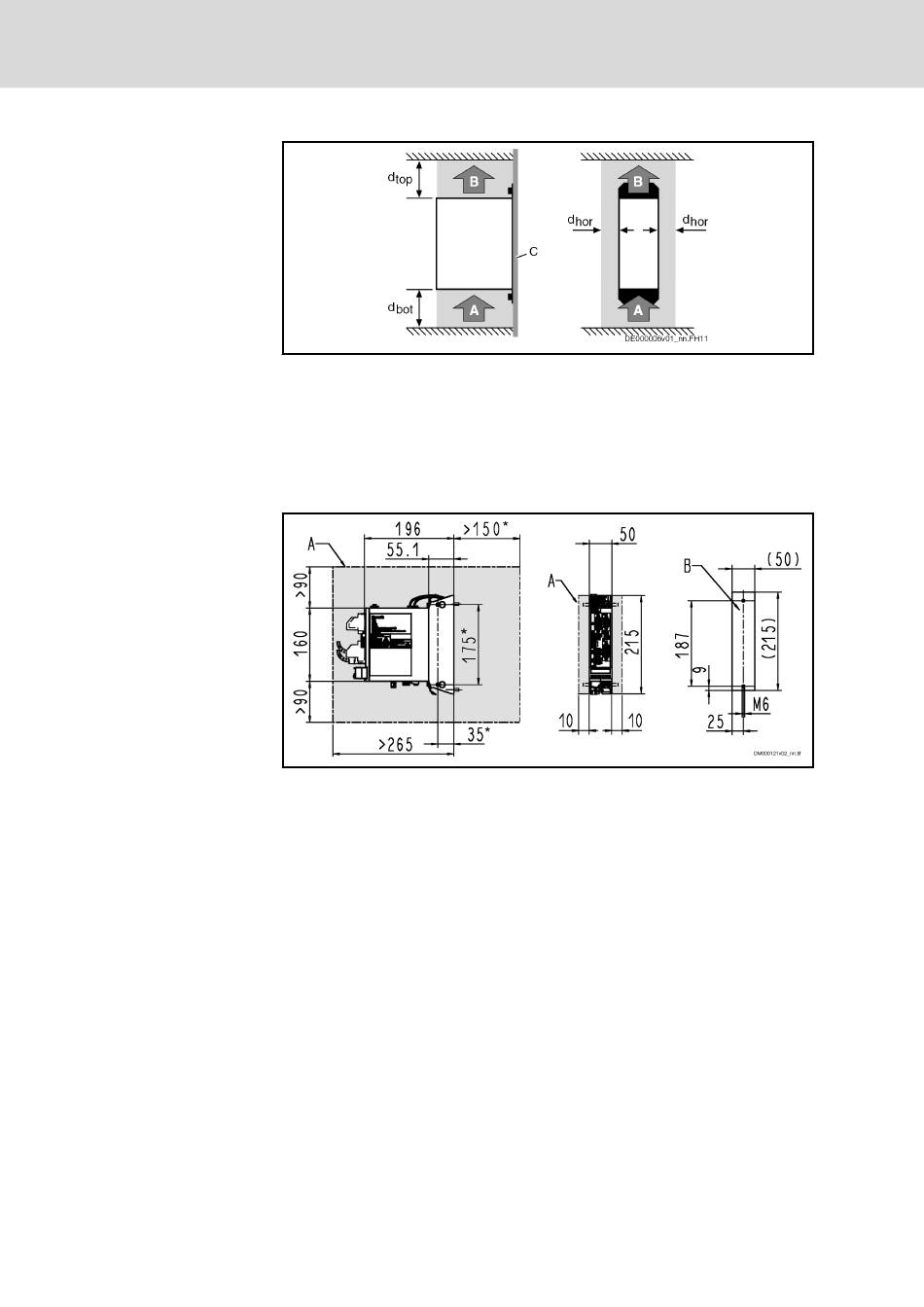

Abb.3-3: Lufteintritt und Luftaustritt am Gerät
A minimaler Einbauraum
* bei links- oder rechtsseitiger Montage des Geräts
B Bohrmaße
Abb.3-4: Maßblatt HCS01.1E-W0003/0006/0009/0013
DOK-INDRV*-HCS01******-IT01-DE-P
