Rexroth IndraDrive Antriebsregelgeräte Leistungsteile HCS01
Berührschutz entfernen:
U Zwischenkreisspannung
DC
30 Min. ! Warten Sie nach dem Abschalten der Versorgungsspannungen die
Entladezeit von mindestens 30 Minuten ab, bevor Sie auf das Gerät
zugreifen.
1. Mit einem schmalen Schraubendreher (Schneidenbreite < 3 mm) die
Halterung nach außen drücken und gleichzeitig den Berührschutz he‐
raushebeln.
2. Berührschutz nach oben abziehen.
3. Berührschutz wiederauffindbar lagern. Der Berührschutz muss wieder
auf die Anschlussstelle X77 gesteckt werden, wenn das Gerät ohne
Zwischenkreisstecker betrieben werden soll.

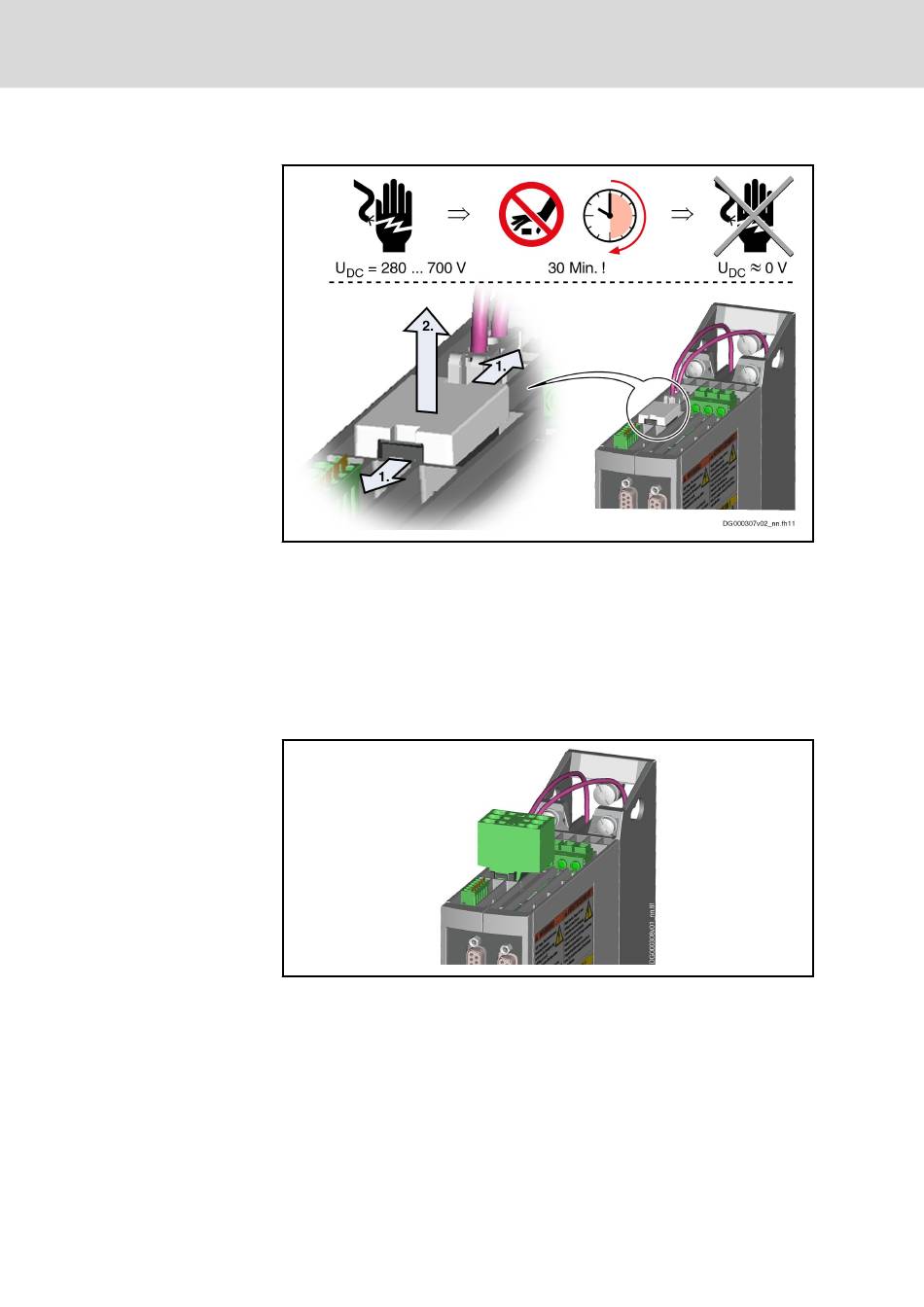

Abb.5-17: Berührschutz entfernen
Abb.5-18: Zwischenkreisstecker am Gerät
