34/85 Bosch Rexroth AG
Hinweise zum Gebrauch
5.2.4

X3, Netzanschluss

Wichtige Hinweise

Installationshinweise
Rexroth IndraDrive Antriebsregelgeräte Leistungsteile HCS01

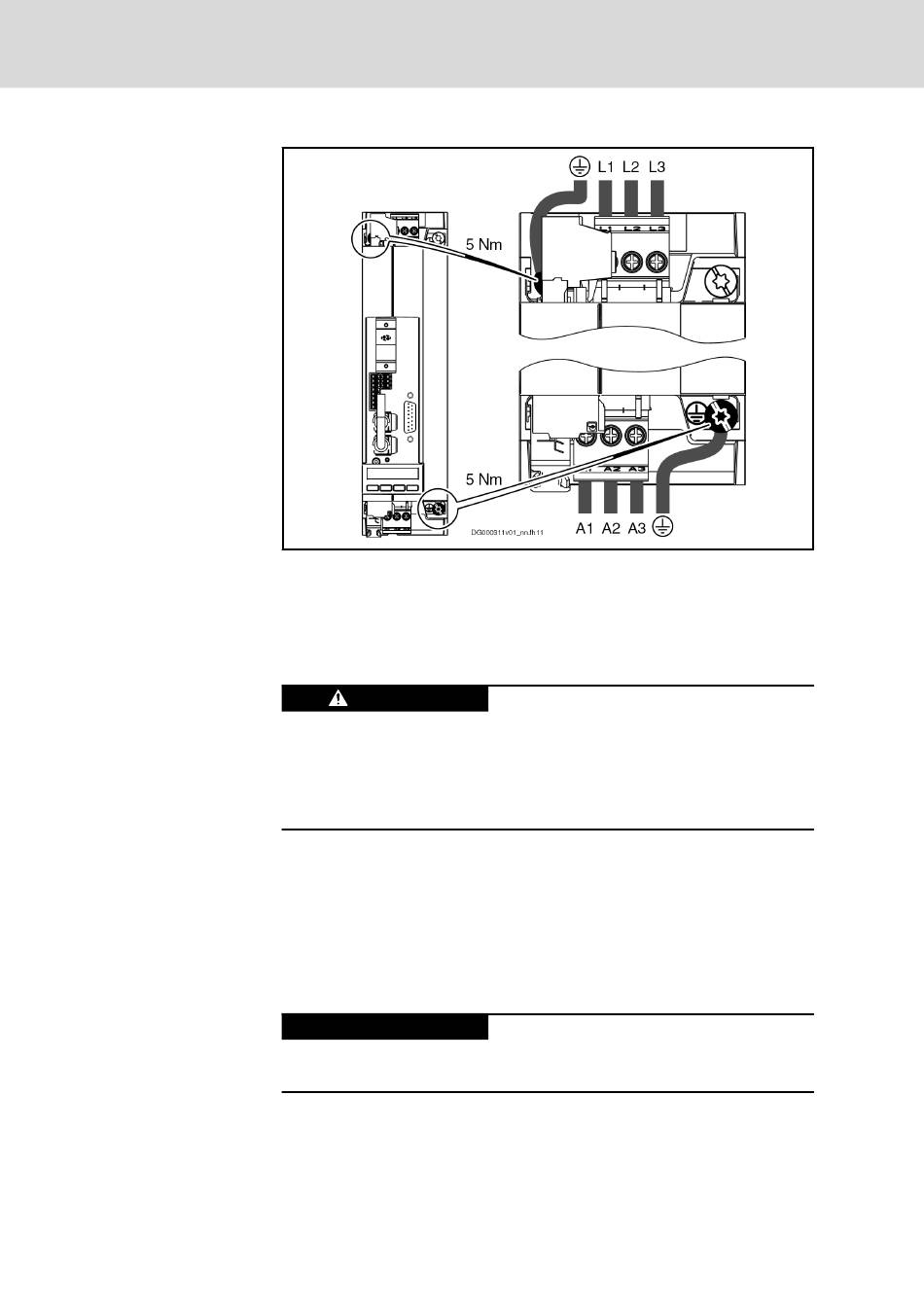

L1, L2, L3 Netzanschluss
A1, A2, A3 Motoranschluss
Abb.5-3: Schutzleiteranschluss
WARNUNG
Betreiben Sie das Gerät ausschließlich
● mit aufgesteckten Anschlusssteckern (auch wenn an den Anschlussste‐
ckern keine Leitungen angeschlossen sind) und
● mit angeschlossenem Schutzleiter!
● Der Anschluss des Schutzleiters erfolgt unmittelbar am Gerät und nicht
über die Anschlussstelle X3 (siehe Beschreibung zum Schutzleiteran‐
schluss).
● Bemessen Sie den erforderlichen Querschnitt der Anschlusskabel nach
dem ermittelten Phasenstrom I
● Einphasiger Netzanschluss (Außenleiter und Neutralleiter):
Der Anschluss an X3 kann beliebig über L1, L2 oder L3 erfolgen.
HINWEIS
Sorgen Sie für eine Zugentlastung der Anschlussklemmen des Gerätes im
Schaltschrank.
DOK-INDRV*-HCS01******-IT01-DE-P
Tödlicher Stromschlag durch spannungsfüh‐
rende Teile mit mehr als 50 V!
und der Netzsicherung.
LN
Beschädigungsgefahr des Gerätes!
