2 - PRÉSENTATION DU PRODUIT

2.1 - Description de la logique de commande

La logique de commande CT20224 est le système de commande le
plus moderne et le plus efficace pour les moteurs Key Automation
destinés à l'ouverture et à la fermeture électrique de portails battants.
Toute autre utilisation impropre de la logique de commande est interdite.
2
4
3

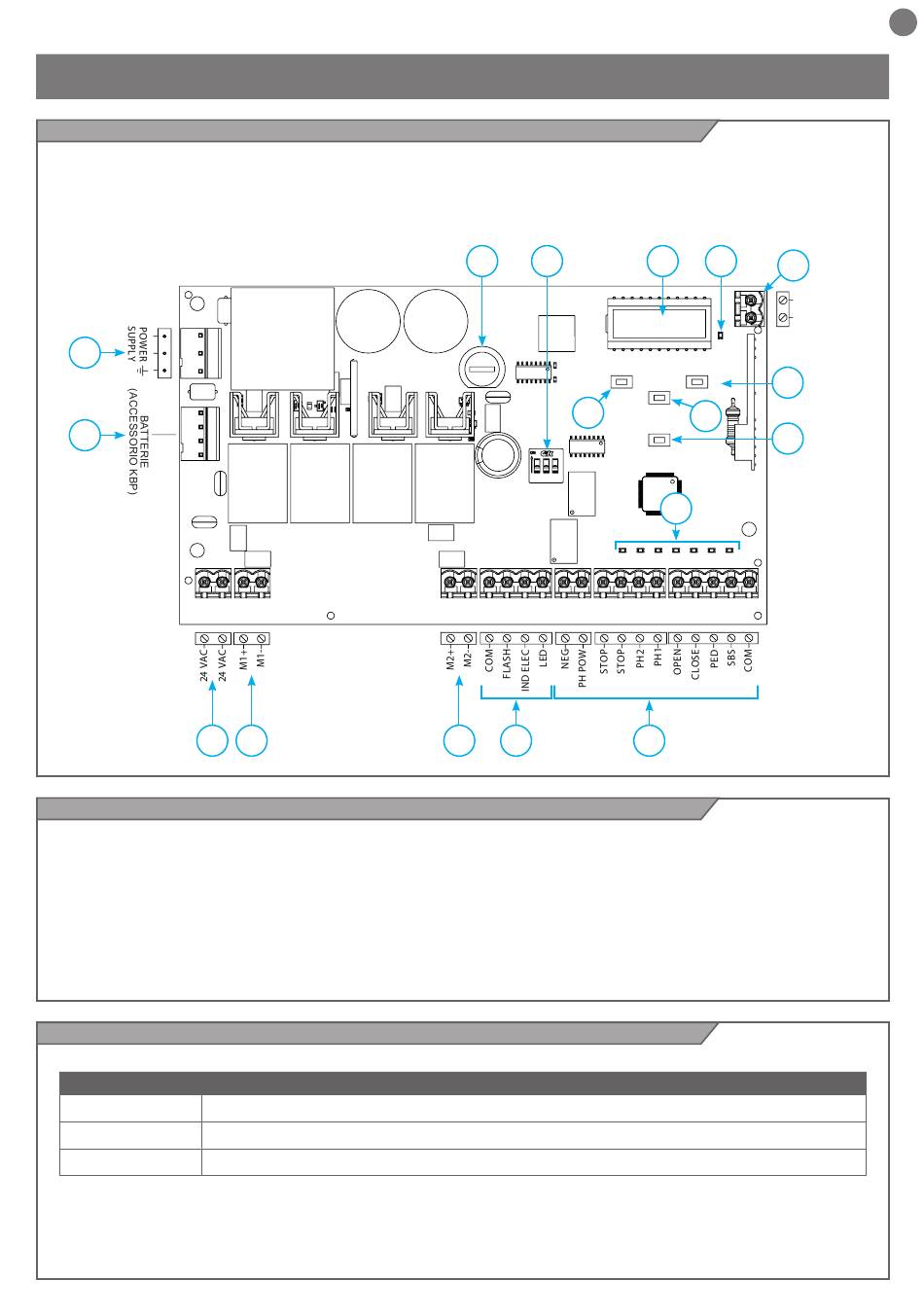

2.2 - Description des branchements

1. Branchements de l'alimentation du moteur
2. Branchements de l'alimentation du transformateur
3. Connexion de sortie 24Vdc et 24Vac, commandes et
dispositifs de sécurité
4. Connecteur pour chargeur de batterie KBP
5. Branchement clignotant, éclairage automatique, voyant portail
ouvert/serrure électrique
6. Écran de signalisation des fonctions
7. Commutateur DIP de dispositifs de sécurité
2.3 - Modèles et caractéristiques techniques
CODE DESCRIPTION
900CT20224 Logique de commande 24 V pour deux moteurs pour portails battants
900CT20224L Logique de commande 24 V pour deux moteurs pour portails battants (115 V)
900CT20224E Logique de commande 24 V pour deux moteurs avec Encodeur pour portails battants
• Alimentation protégée contre les courts-circuits à l'intérieur de la logique
de commande, sur les moteurs et sur les accessoires raccordés.
• Détection des obstacles.
• Apprentissage automatique des temps de fonctionnement.
1
La CT20224 est équipée d'un écran qui permet d'effectuer facilement
les opérations de programmation et de surveiller constamment l'état
des entrées; de plus, la structure en menus simplifie les paramétrages
des temps et des logiques de fonctionnement.
8 7
UP
+
11
SBS
1 5
8. Fusible 2AT temporisé
9. STOP-PH2-PH1-OPEN-CLOSE-PAR-SBS des dispositifs de
sécurité et de signalisation des commandes
10. Bouton SBS PAS À PAS
11. UP + bouton up
12. MENU bouton menu
13. DOWN - (MENU) bouton down et menu radio
14. Antenne
15. Led KEY
• Désactivation des entrées de sécurité par commutateur DIP: il
n'est pas nécessaire de shunter les bornes relatives au dispositif
de sécurité non installé, il suffit de désactiver la fonction au
moyen du commutateur DIP.
6 15
14
ANT
SHIELD
DOWN
(RADIO)
12
-
13
MENU
10
9
3
