IT
CONNETTORI SICUREZZE E COMANDI
24 VAC Alimentazione accessori 24 Vac non regolati, 200 mA (con funzionamento batteria uscita non attiva)
24 VAC Alimentazione accessori 24 Vac non regolati, 200 mA (con funzionamento batteria uscita non attiva)
COM Comune per uscite FLASH-IND-LED
FLASH Uscita lampeggiante 24Vdc (non regolato), massimo 15W
Uscita IND uscita spia cancello aperto 24 Vdc non regolati 5W MAX / Uscita elettroserratura 12Vac, 15VA massimo
IND/ELEC
selezionabile con parametro In.D.
Uscita luce di cortesia 24Vdc (non regolata), massimo 15W, gestibile anche via radio ON-OFF (4° canale radio
LED
selezionando fC.y. = 2, tC.y. = 0)
NEG Alimentazione fotocellule negativa
PH-POW Alimentazione positiva fotocellule PH1, PH2; fototest selezionabile con parametro tp.h. 24 Vdc, 250 mA
STOP sicurezza contatto NC tra STOP e STOP (attenzione, con dip switch 1 in ON disabilita ingresso sicurezza).
Tale ingresso viene considerato una sicurezza; il contatto può essere disattivato in qualsiasi momento bloccando
STOP
immediatamente l'automazione disabilitando qualsiasi funzione compresa la chiusura automatica.
Costa sicurezza, ON/OFF contatto NC o resistiva 8K2 tra STOP e STOP. Ingresso selezionabile tramite paramentro Ed.M.
Fotocellule (apertura) contatto NC tra PH2 e COM (attenzione, con dip switch 2 in ON disabilita ingresso sicurezza
FOTOCELLULA 2). La fotocellula interviene in qualsiasi momento durante l'apertura dell'automazione provocando
PH2
l'immediato blocco del moto, l'automazione continuerà l'apertura al ripristino del contatto. In caso di intervento in
chiusura (parametro Ph.2. = 0) l'automazione si ferma e al disinpegno riapre.
Fotocellule (chiusura) contatto NC tra PH1 e COM (attenzione, con dip switch 3 in ON disabilita ingresso sicurezza
PH1 FOTOCELLULA 1). La fotocellula interviene in qualsiasi momento durante la chiusura dell'automazione provocando
l'immediato blocco del moto invertendo il senso di marcia
Comando apertura contatto NA tra OPEN e COM
OPEN
Contatto per la funzione UOMO PRESENTE. Il cancello apre finchè è premuto il contatto
Comando apertura contatto NA tra OPEN e COM
CLOSE
Contatto per la funzione UOMO PRESENTE. Il cancello apre finchè è premuto il contatto
Comando parziale contatto NA tra PAR e COM
PAR
Comando di apertura parziale dell'anta in base alla selezione software (non attivo in modalità barriera/basculante)
Comando passo passo contatto NA tra SBS e COM
SBS
Comando Apre/Stop/Chiude/Stop o in base alla selezione software
COM Comune per ingressi PH2-PH1-OPEN-CLOSE-PAR-SBS
SHIELD Antenna - calza -
ANT Antenna - segnale -
4.2 - Visualizzazione modalità normale
In "MODALITÀ NORMALE", cioè quando normalmente si da alimentazione al sistema, il display LCD a 3 cifre mostra i seguenti messaggi di stato:
INDICAZIONI SIGNIFICATO
Cancello chiuso o riaccensione dopo spegnimento
--
OP Cancello in apertura
CL Cancello in chiusura
Cancello fermato in apertura
SO
SC Cancello fermato in chiusura
F1 Intervento fotocellula 1
Intervento fotocellula 2
F2
Cancello fermato da evento esterno
HA
8

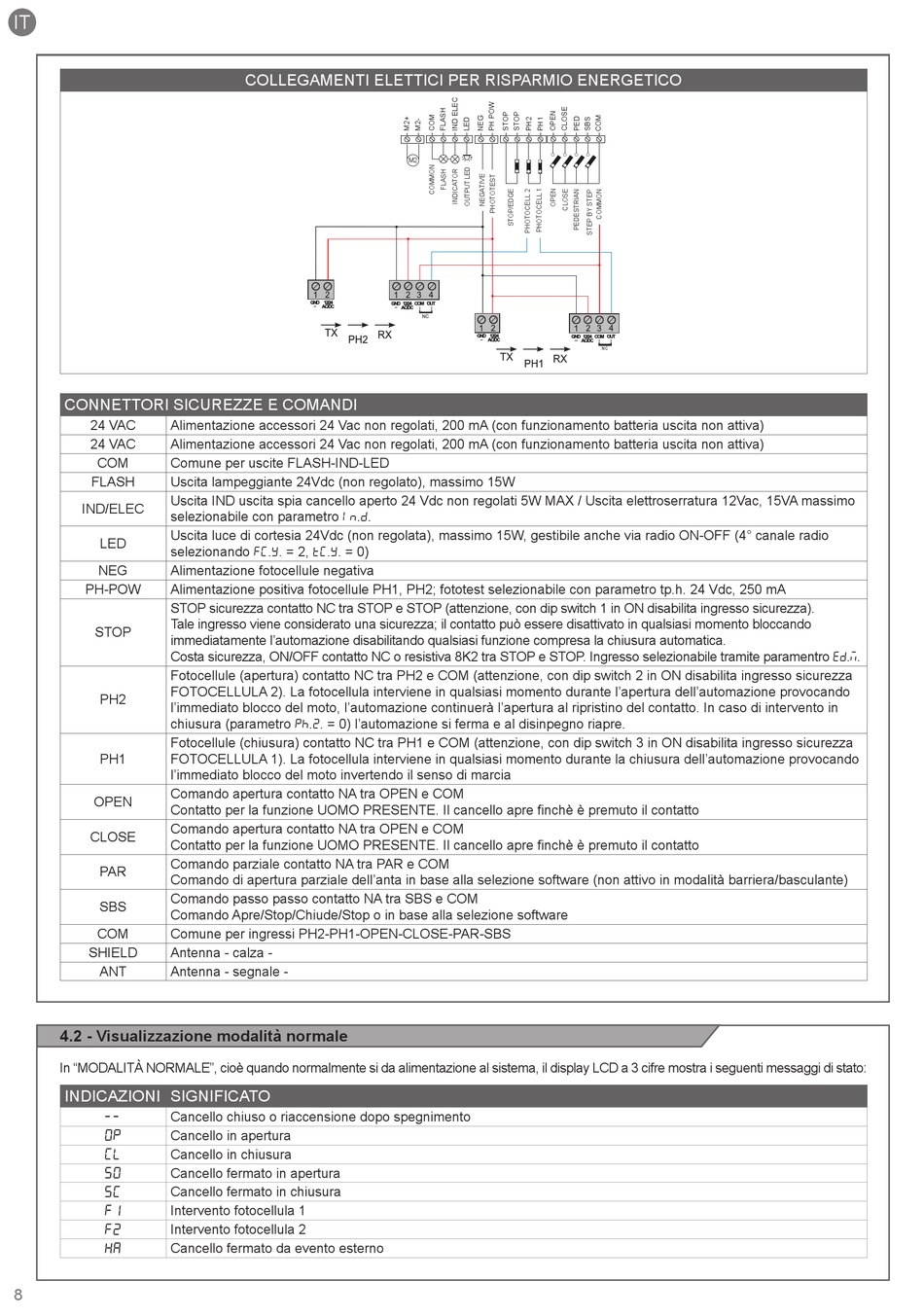

COLLEGAMENTI ELETTICI PER RISPARMIO ENERGETICO
M2
NC
