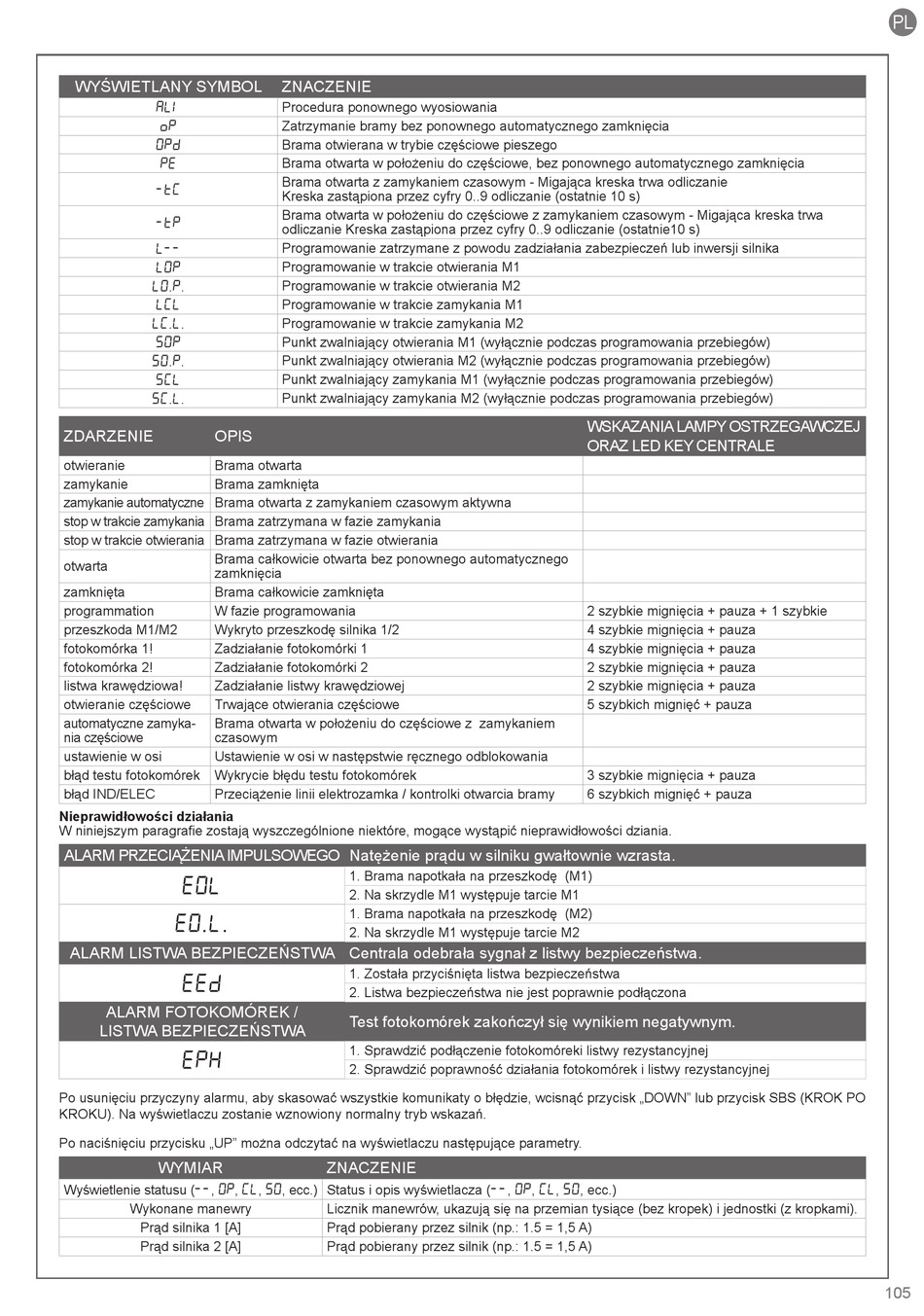

Key Automation CT202 24 Anleitungen Und Hinweise Zu Installation Und Einsatz Seite 105

WYŚWIETLANY SYMBOL
ALI
oP
OPd
Pe
-tC
-tP
L--
LOP
LO . P .
LCL
LC L
. .
SOP
SO . P .
SCL
SC L
. .
ZDARZENIE OPIS
otwieranie Brama otwarta
zamykanie Brama zamknięta
zamykanie automatyczne Brama otwarta z zamykaniem czasowym aktywna
stop w trakcie zamykania Brama zatrzymana w fazie zamykania
stop w trakcie otwierania Brama zatrzymana w fazie otwierania
Brama całkowicie otwarta bez ponownego automatycznego
otwarta
zamknięcia
zamknięta Brama całkowicie zamknięta
programmation W fazie programowania
przeszkoda M1/M2 Wykryto przeszkodę silnika 1/2
fotokomórka 1! Zadziałanie fotokomórki 1
fotokomórka 2! Zadziałanie fotokomórki 2
listwa krawędziowa! Zadziałanie listwy krawędziowej
otwieranie częściowe Trwające otwierania częściowe
automatyczne zamyka- Brama otwarta w położeniu do częściowe z zamykaniem
nia częściowe czasowym
ustawienie w osi Ustawienie w osi w następstwie ręcznego odblokowania
błąd testu fotokomórek Wykrycie błędu testu fotokomórek
błąd IND/ELEC Przeciążenie linii elektrozamka / kontrolki otwarcia bramy
Nieprawidłowości działania
W niniejszym paragrafie zostają wyszczególnione niektóre, mogące wystąpić nieprawidłowości dziania.
ALARM PRZECIĄŻENIA IMPULSOWEGO Natężenie prądu w silniku gwałtownie wzrasta.
EOL
EO.L.
ALARM LISTWA BEZPIECZEŃSTWA Centrala odebrała sygnał z listwy bezpieczeństwa.
EED
ALARM FOTOKOMÓREK /
LISTWA BEZPIECZEŃSTWA
EPH
Po usunięciu przyczyny alarmu, aby skasować wszystkie komunikaty o błędzie, wcisnąć przycisk „DOWN" lub przycisk SBS (KROK PO
KROKU). Na wyświetlaczu zostanie wznowiony normalny tryb wskazań.
Po naciśnięciu przycisku „UP" można odczytać na wyświetlaczu następujące parametry.
WYMIAR
Wyświetlenie statusu ( -- , OP
Wykonane manewry
Prąd silnika 1 [A]
Prąd silnika 2 [A]
ZNACZENIE
Procedura ponownego wyosiowania
Zatrzymanie bramy bez ponownego automatycznego zamknięcia
Brama otwierana w trybie częściowe pieszego
Brama otwarta w położeniu do częściowe, bez ponownego automatycznego zamknięcia
Brama otwarta z zamykaniem czasowym - Migająca kreska trwa odliczanie
Kreska zastąpiona przez cyfry 0..9 odliczanie (ostatnie 10 s)
Brama otwarta w położeniu do częściowe z zamykaniem czasowym - Migająca kreska trwa
odliczanie Kreska zastąpiona przez cyfry 0..9 odliczanie (ostatnie10 s)
Programowanie zatrzymane z powodu zadziałania zabezpieczeń lub inwersji silnika
Programowanie w trakcie otwierania M1
Programowanie w trakcie otwierania M2
Programowanie w trakcie zamykania M1
Programowanie w trakcie zamykania M2
Punkt zwalniający otwierania M1 (wyłącznie podczas programowania przebiegów)
Punkt zwalniający otwierania M2 (wyłącznie podczas programowania przebiegów)
Punkt zwalniający zamykania M1 (wyłącznie podczas programowania przebiegów)
Punkt zwalniający zamykania M2 (wyłącznie podczas programowania przebiegów)
1. Brama napotkała na przeszkodę (M1)
2. Na skrzydle M1 występuje tarcie M1
1. Brama napotkała na przeszkodę (M2)
2. Na skrzydle M1 występuje tarcie M2
1. Została przyciśnięta listwa bezpieczeństwa
2. Listwa bezpieczeństwa nie jest poprawnie podłączona
Test fotokomórek zakończył się wynikiem negatywnym.
1. Sprawdzić podłączenie fotokomóreki listwy rezystancyjnej
2. Sprawdzić poprawność działania fotokomórek i listwy rezystancyjnej
ZNACZENIE
, CL , SO , ecc.) Status i opis wyświetlacza (
Licznik manewrów, ukazują się na przemian tysiące (bez kropek) i jednostki (z kropkami).
Prąd pobierany przez silnik (np.: 1.5 = 1,5 A)
Prąd pobierany przez silnik (np.: 1.5 = 1,5 A)
WSKAZANIA LAMPY OSTRZEGAWCZEJ
ORAZ LED KEY CENTRALE
2 szybkie mignięcia + pauza + 1 szybkie
4 szybkie mignięcia + pauza
4 szybkie mignięcia + pauza
2 szybkie mignięcia + pauza
2 szybkie mignięcia + pauza
5 szybkich mignięć + pauza
3 szybkie mignięcia + pauza
6 szybkich mignięć + pauza
