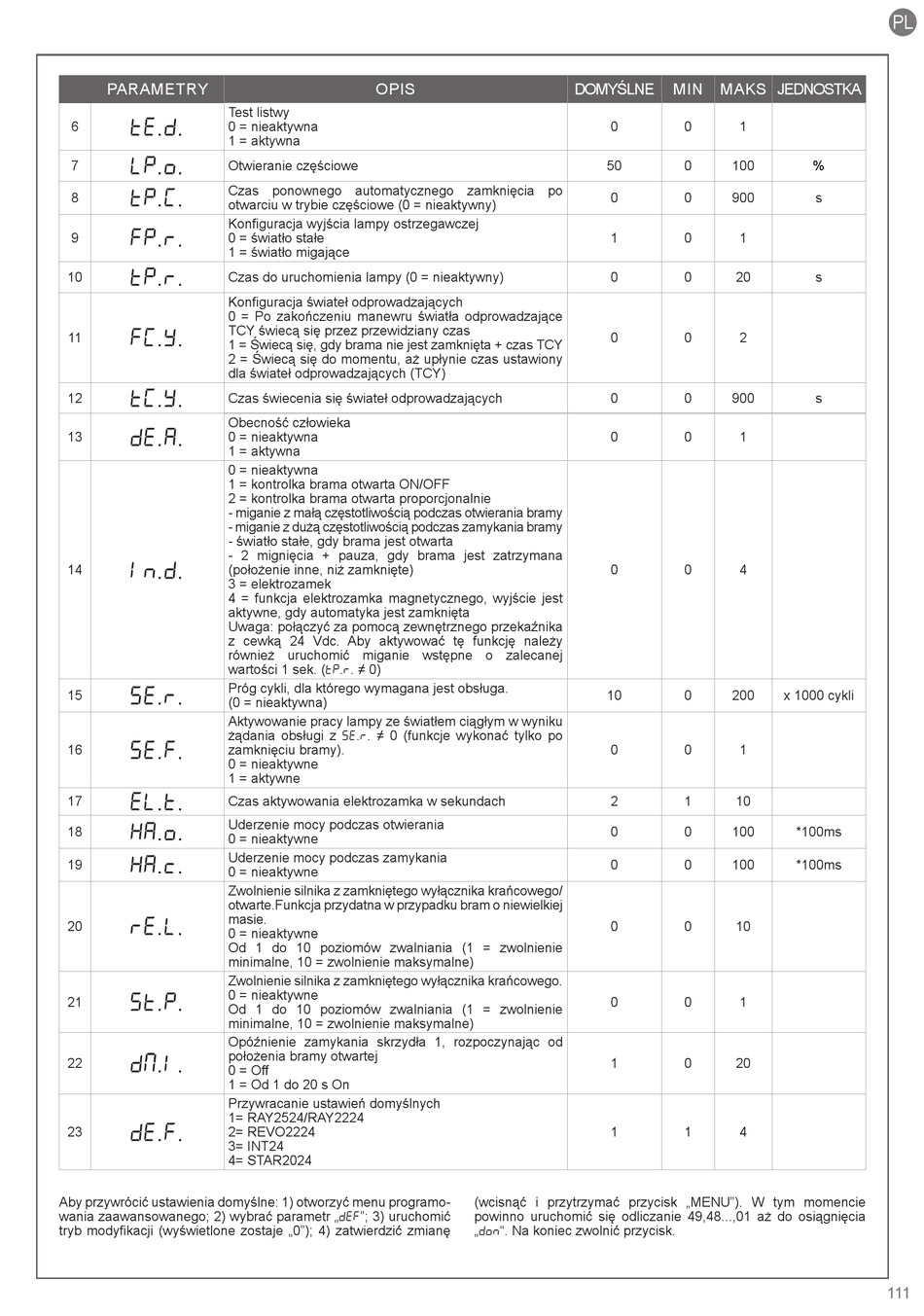

PARAMETRY
Test listwy
tE.D.
6 0 = nieaktywna
1 = aktywna
LP.o.
7 Otwieranie częściowe
Czas ponownego automatycznego zamknięcia po
TP.C.
8
otwarciu w trybie częściowe (0 = nieaktywny)
Konfiguracja wyjścia lampy ostrzegawczej
FP.r.
9 0 = światło stałe
1 = światło migające
tP.r.
10 Czas do uruchomienia lampy (0 = nieaktywny)
Konfiguracja świateł odprowadzających
0 = Po zakończeniu manewru światła odprowadzające
TCY świecą się przez przewidziany czas
FC.Y.
11
1 = Świecą się, gdy brama nie jest zamknięta + czas TCY
2 = Świecą się do momentu, aż upłynie czas ustawiony
dla świateł odprowadzających (TCY)
tC.Y.
12 Czas świecenia się świateł odprowadzających
Obecność człowieka
de.a.
13 0 = nieaktywna
1 = aktywna
0 = nieaktywna
1 = kontrolka brama otwarta ON/OFF
2 = kontrolka brama otwarta proporcjonalnie
- miganie z małą częstotliwością podczas otwierania bramy
- miganie z dużą częstotliwością podczas zamykania bramy
- światło stałe, gdy brama jest otwarta
- 2 mignięcia + pauza, gdy brama jest zatrzymana
IN.D.
14 (położenie inne, niż zamknięte)
3 = elektrozamek
4 = funkcja elektrozamka magnetycznego, wyjście jest
aktywne, gdy automatyka jest zamknięta
Uwaga: połączyć za pomocą zewnętrznego przekaźnika
z cewką 24 Vdc. Aby aktywować tę funkcję należy
również uruchomić miganie wstępne o zalecanej
wartości 1 sek. (tP.r. ≠ 0)
Próg cykli, dla którego wymagana jest obsługa.
se.r.
15
(0 = nieaktywna)
Aktywowanie pracy lampy ze światłem ciągłym w wyniku
żądania obsługi z se.r. ≠ 0 (funkcje wykonać tylko po
se.f.
16 zamknięciu bramy).
0 = nieaktywne
1 = aktywne
EL.T.
17 Czas aktywowania elektrozamka w sekundach
Uderzenie mocy podczas otwierania
HA.o.
18
0 = nieaktywne
Uderzenie mocy podczas zamykania
HA.c.
19
0 = nieaktywne
Zwolnienie silnika z zamkniętego wyłącznika krańcowego/
otwarte.Funkcja przydatna w przypadku bram o niewielkiej
masie.
RE.L.
20
0 = nieaktywne
Od 1 do 10 poziomów zwalniania (1 = zwolnienie
minimalne, 10 = zwolnienie maksymalne)
Zwolnienie silnika z zamkniętego wyłącznika krańcowego.
0 = nieaktywne
ST.P.
21
Od 1 do 10 poziomów zwalniania (1 = zwolnienie
minimalne, 10 = zwolnienie maksymalne)
Opóźnienie zamykania skrzydła 1, rozpoczynając od
położenia bramy otwartej
DM.I.
22
0 = Off
1 = Od 1 do 20 s On
Przywracanie ustawień domyślnych
1= RAY2524/RAY2224
DE.F.
23 2= REVO2224
3= INT24
4= STAR2024
Aby przywrócić ustawienia domyślne: 1) otworzyć menu programo-
wania zaawansowanego; 2) wybrać parametr „dEf"; 3) uruchomić
tryb modyfikacji (wyświetlone zostaje „0"); 4) zatwierdzić zmianę
OPIS
(wcisnąć i przytrzymać przycisk „MENU"). W tym momencie
powinno uruchomić się odliczanie 49,48...,01 aż do osiągnięcia
„don". Na koniec zwolnić przycisk.
DOMYŚLNE MIN MAKS JEDNOSTKA
0 0 1
50 0 100
0 0 900
1 0 1
0 0 20
0 0 2
0 0 900
0 0 1
0 0 4
10 0 200
0 0 1
2 1 10
0 0 100
0 0 100
0 0 10
0 0 1
1 0 20
1 1 4
PL
%
s
s
s
x 1000 cykli
*100ms
*100ms
