Key Automation CT202 24 Anleitungen Und Hinweise Zu Installation Und Einsatz Seite 11

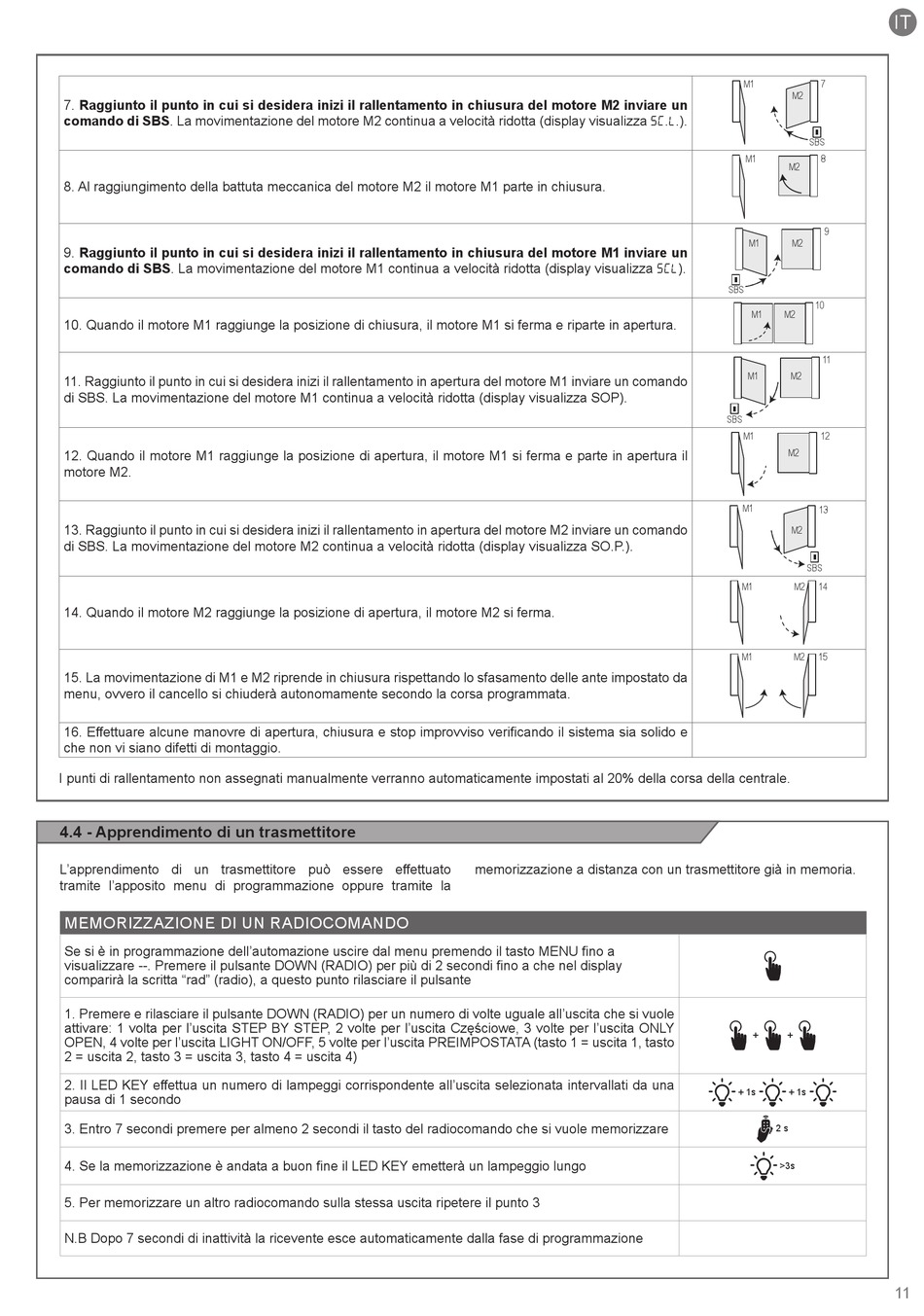

7. Raggiunto il punto in cui si desidera inizi il rallentamento in chiusura del motore M2 inviare un
comando di SBS. La movimentazione del motore M2 continua a velocità ridotta (display visualizza SC.L.).
8. Al raggiungimento della battuta meccanica del motore M2 il motore M1 parte in chiusura.
9. Raggiunto il punto in cui si desidera inizi il rallentamento in chiusura del motore M1 inviare un
comando di SBS. La movimentazione del motore M1 continua a velocità ridotta (display visualizza SCL).
10. Quando il motore M1 raggiunge la posizione di chiusura, il motore M1 si ferma e riparte in apertura.
11. Raggiunto il punto in cui si desidera inizi il rallentamento in apertura del motore M1 inviare un comando
di SBS. La movimentazione del motore M1 continua a velocità ridotta (display visualizza SOP).
12. Quando il motore M1 raggiunge la posizione di apertura, il motore M1 si ferma e parte in apertura il
motore M2.
13. Raggiunto il punto in cui si desidera inizi il rallentamento in apertura del motore M2 inviare un comando
di SBS. La movimentazione del motore M2 continua a velocità ridotta (display visualizza SO.P.).
14. Quando il motore M2 raggiunge la posizione di apertura, il motore M2 si ferma.
15. La movimentazione di M1 e M2 riprende in chiusura rispettando lo sfasamento delle ante impostato da
menu, ovvero il cancello si chiuderà autonomamente secondo la corsa programmata.
16. Effettuare alcune manovre di apertura, chiusura e stop improvviso verificando il sistema sia solido e
che non vi siano difetti di montaggio.
I punti di rallentamento non assegnati manualmente verranno automaticamente impostati al 20% della corsa della centrale.
4.4 - Apprendimento di un trasmettitore
L'apprendimento di un trasmettitore può essere effettuato
tramite l'apposito menu di programmazione oppure tramite la
MEMORIZZAZIONE DI UN RADIOCOMANDO
Se si è in programmazione dell'automazione uscire dal menu premendo il tasto MENU fino a
visualizzare --. Premere il pulsante DOWN (RADIO) per più di 2 secondi fino a che nel display
comparirà la scritta "rad" (radio), a questo punto rilasciare il pulsante
1. Premere e rilasciare il pulsante DOWN (RADIO) per un numero di volte uguale all'uscita che si vuole
attivare: 1 volta per l'uscita STEP BY STEP, 2 volte per l'uscita Częściowe, 3 volte per l'uscita ONLY
OPEN, 4 volte per l'uscita LIGHT ON/OFF, 5 volte per l'uscita PREIMPOSTATA (tasto 1 = uscita 1, tasto
2 = uscita 2, tasto 3 = uscita 3, tasto 4 = uscita 4)
2. Il LED KEY effettua un numero di lampeggi corrispondente all'uscita selezionata intervallati da una
pausa di 1 secondo
3. Entro 7 secondi premere per almeno 2 secondi il tasto del radiocomando che si vuole memorizzare
4. Se la memorizzazione è andata a buon fine il LED KEY emetterà un lampeggio lungo
5. Per memorizzare un altro radiocomando sulla stessa uscita ripetere il punto 3
N.B Dopo 7 secondi di inattività la ricevente esce automaticamente dalla fase di programmazione
memorizzazione a distanza con un trasmettitore già in memoria.
IT
M1 7
M2
SBS
M1 8
M2
9
M1 M2
SBS
10
M1 M2
11
M1 M2
SBS
M1 12
M2
M1
13
M2
SBS
M1 M2 14
M1 M2 15
+ +
+ 1s + 1s
2 s
>3s
11
