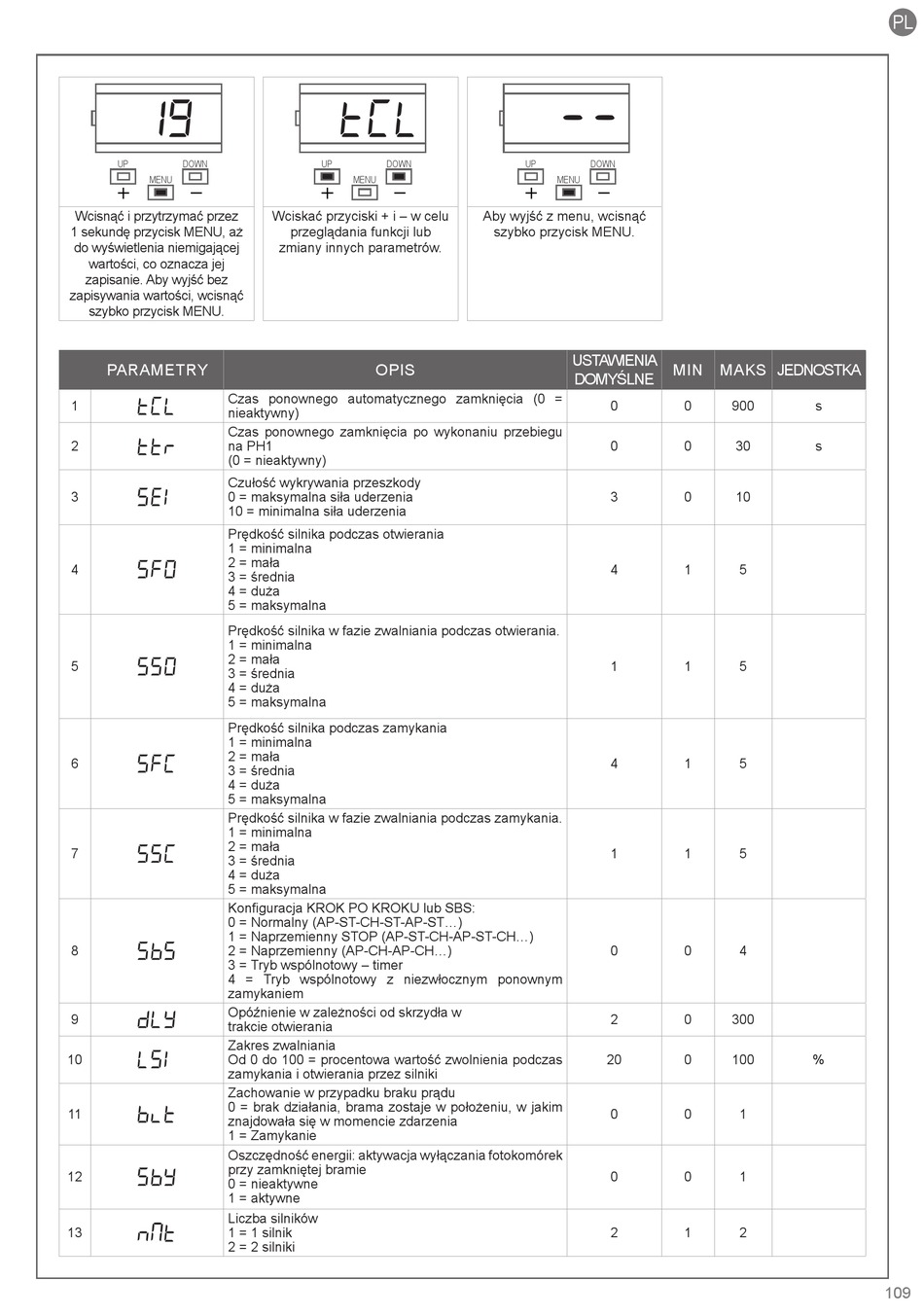

Key Automation CT202 24 Anleitungen Und Hinweise Zu Installation Und Einsatz Seite 109

19
UP DOWN
MENU
Wcisnąć i przytrzymać przez
1 sekundę przycisk MENU, aż
do wyświetlenia niemigającej
wartości, co oznacza jej
zapisanie. Aby wyjść bez
zapisywania wartości, wcisnąć
szybko przycisk MENU.
PARAMETRY
Czas ponownego automatycznego zamknięcia (0 =
TCL
1
nieaktywny)
Czas ponownego zamknięcia po wykonaniu przebiegu
ttr
2 na PH1
(0 = nieaktywny)
Czułość wykrywania przeszkody
SEI
3 0 = maksymalna siła uderzenia
10 = minimalna siła uderzenia
Prędkość silnika podczas otwierania
1 = minimalna
2 = mała
SFO
4
3 = średnia
4 = duża
5 = maksymalna
Prędkość silnika w fazie zwalniania podczas otwierania.
1 = minimalna
2 = mała
SSO
5
3 = średnia
4 = duża
5 = maksymalna
Prędkość silnika podczas zamykania
1 = minimalna
2 = mała
SFC
6
3 = średnia
4 = duża
5 = maksymalna
Prędkość silnika w fazie zwalniania podczas zamykania.
1 = minimalna
2 = mała
SSC
7
3 = średnia
4 = duża
5 = maksymalna
Konfiguracja KROK PO KROKU lub SBS:
0 = Normalny (AP-ST-CH-ST-AP-ST...)
1 = Naprzemienny STOP (AP-ST-CH-AP-ST-CH...)
SBS
8 2 = Naprzemienny (AP-CH-AP-CH...)
3 = Tryb wspólnotowy – timer
4 = Tryb wspólnotowy z niezwłocznym ponownym
zamykaniem
Opóźnienie w zależności od skrzydła w
DLY
9
trakcie otwierania
Zakres zwalniania
LSI
10 Od 0 do 100 = procentowa wartość zwolnienia podczas
zamykania i otwierania przez silniki
Zachowanie w przypadku braku prądu
0 = brak działania, brama zostaje w położeniu, w jakim
BlT
11
znajdowała się w momencie zdarzenia
1 = Zamykanie
Oszczędność energii: aktywacja wyłączania fotokomórek
przy zamkniętej bramie
SBY
12
0 = nieaktywne
1 = aktywne
Liczba silników
nMt
13 1 = 1 silnik
2 = 2 silniki
tCL
UP DOWN
MENU
Wciskać przyciski + i – w celu
przeglądania funkcji lub
zmiany innych parametrów.
OPIS
--
UP DOWN
MENU
Aby wyjść z menu, wcisnąć
szybko przycisk MENU.
USTAWIENIA
DOMYŚLNE
0
0
3
4
1
4
1
0
2
20
0
0
2
MIN MAKS JEDNOSTKA
0 900 s
0 30 s
0 10
1 5
1 5
1 5
1 5
0 4
0 300
0 100 %
0 1
0 1
1 2
PL
109
