Shape S8 Bauanleitung Seite 9
Inhaltsverzeichnis
BG S8 038
Schraubensicherung
mittelfest
Linksgewinde
BG S8 1.2

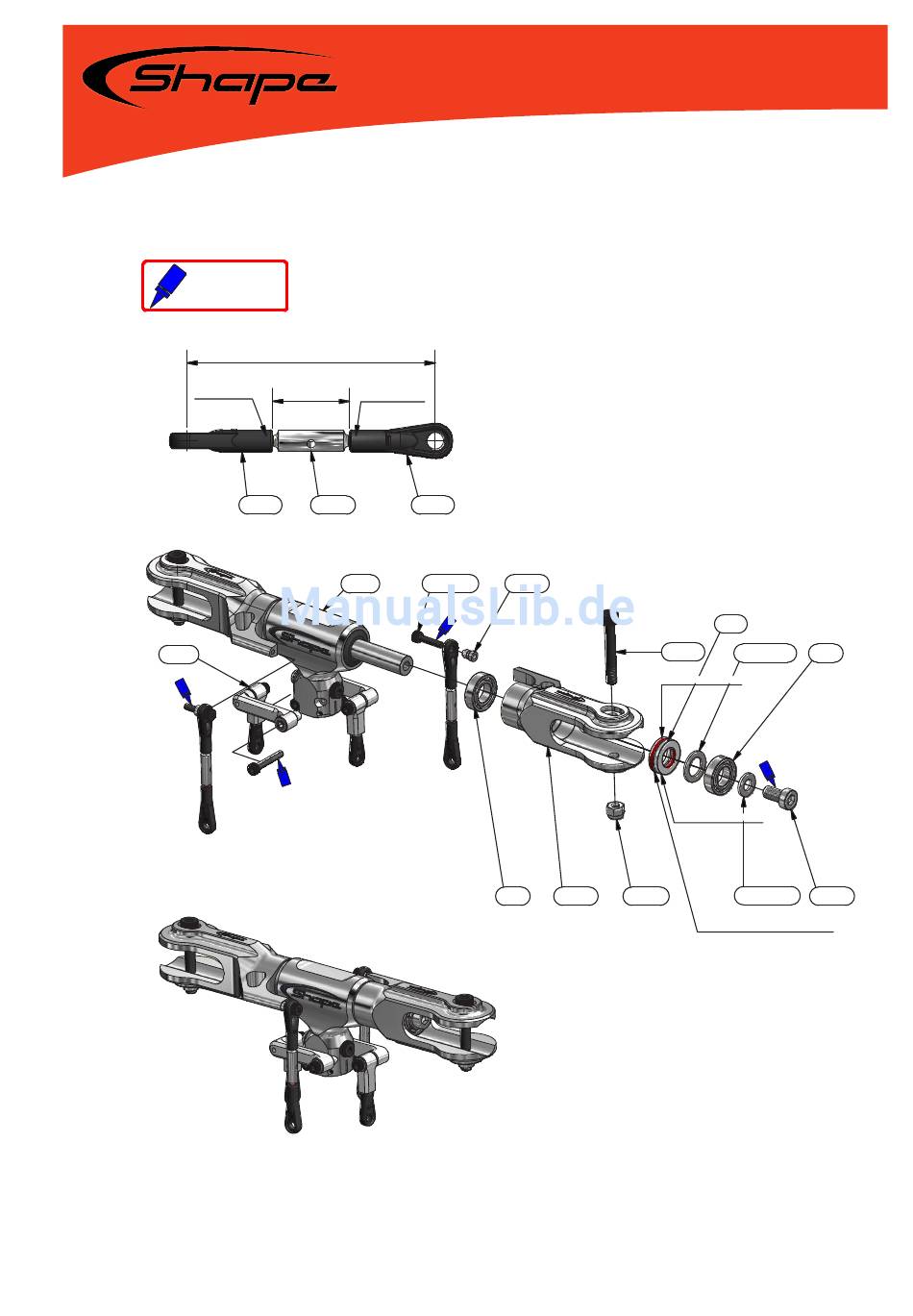

Mit Hilfe der Skala, die sich auf den Blatthaltern befindet, kann am Hauptrotor 0 Grad, 6 Grad und 12 Grad Pitch
eingestellt werden. Die Blatthaltergestänge haben ein Links- Rechtsgewinde und lassen sich somit über das Loch
sehr ganau einstellen.
61
18,9
Rechtsgewinde
SH900-051
SH900-254
SH900-051
BG S8 1.1
BG ROTORKOPF
DIN 912 M3x12
SH900-220
61800ZZ
SH900-056
Baugruppe 1
BG 1.3
F10-18G
SH900-157
DIN 988 10x16x1
Achtung Ø18 innen
Achtung Ø17.8 außen
DIN 985 M5
DIN 988 6x12x1.2
Axiallager vor dem Einbau fetten!
61800ZZ
SH900-274
Seite 9
Inhaltsverzeichnis
