Shape S8 Bauanleitung Seite 70

Seite 70

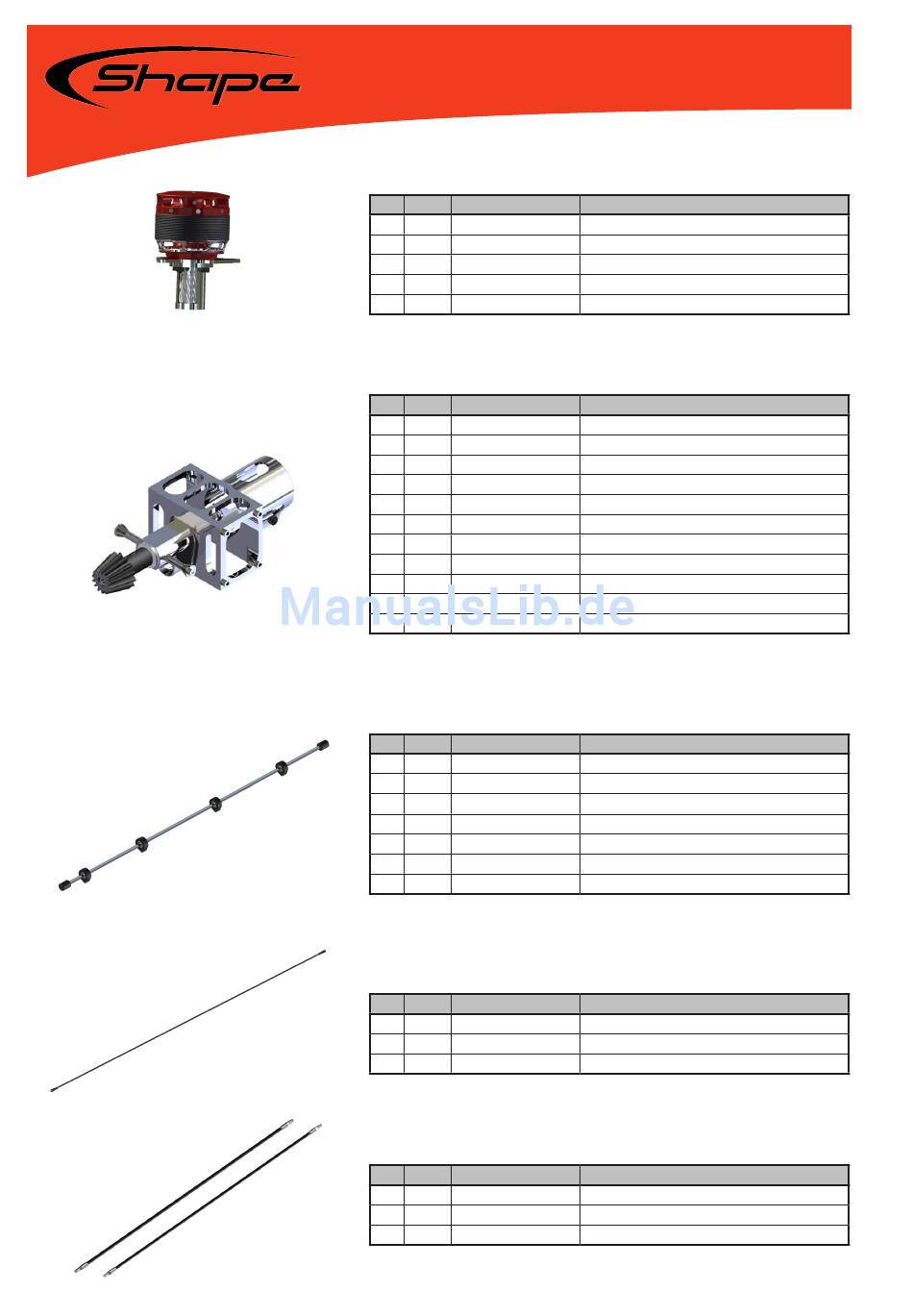

Baugruppen Übersicht
BG 10
POS. QTY. PARTNUMBER
1 1 SH900-022
2 4 DIN 912 M4X12
3 1 F688ZZ
4 1 SH900-264
5 2 DIN 913 M4X5
BG 11
POS. QTY. PARTNUMBER
1 1 SH900-266
2 1 SH900-234
3 1 SH900-232
4 2 SH900-125
5 1 SH900-035
6 2 F687ZZ
7 2 DIN 985 M3
8 3 DIN 913 M3X4
9 2 DIN 912 M3X12
10 1 DIN 7 2X12
11 1 DIN 7 2X18
BG 12.1
POS. QTY. PARTNUMBER
1 1 SH900-242
2 2 SH900-239
3 4 SH900-030
4 4 O-RING 24X1,5
5 2 DIN 913 M3X4
6 2 DIN 7 2X18
7 4 688ZZ
BG 12.2
POS. QTY. PARTNUMBER
1 1 SH900-103
2 2 SH900-051
3 2 SH900-243
BG 12.3
POS. QTY. PARTNUMBER
1 4 SH900-008
2 2 SH900-017
3 2 DIN 912 M3X35
DESCRIPTION
GEGENLAGER
ZYLINDERKOPFSCHRAUBE M4X12
BUNDLAGER 8X16X4
MOTORPLATTE
GEWINDESTIFT M4X5
Motor nicht im Lieferumfang enthalten!
DESCRIPTION
KEGELRAD MODUL 1.5 Z=14
WELLE KEGELRAD VORNE
KUPPLUUNG
RUNDSTANGE
AUFNAHME HECKROHR
BUNDLAGER 7X14X5
SICHERUNGSMUTTER M3
GEWINDESTIFT M3X4
ZYLINDERKOPFSCHRAUBE M3X12
ZYLINDERSTIFT 2X12
ZYLINDERSTIFT 2X18
DESCRIPTION
WELLE STARRANTRIEB
KUPPLUNG
HÜLSE STARRANTRIEB
O-RING 24X1,5
GEWINDESTIFT M3X4
ZYLINDERSTIFT 2X18
RILLENLAGER 8X16X5
DESCRIPTION
CARBONROHR 4X2.5X899
KUGELPFANNE 4,8 M2,5
GEWINDESTANGE M2,5X50
DESCRIPTION
HÜLSE FÜR STREBE
CARBONROHR 8X640
ZYLINDERKOPFSCHRAUBE M3X35
