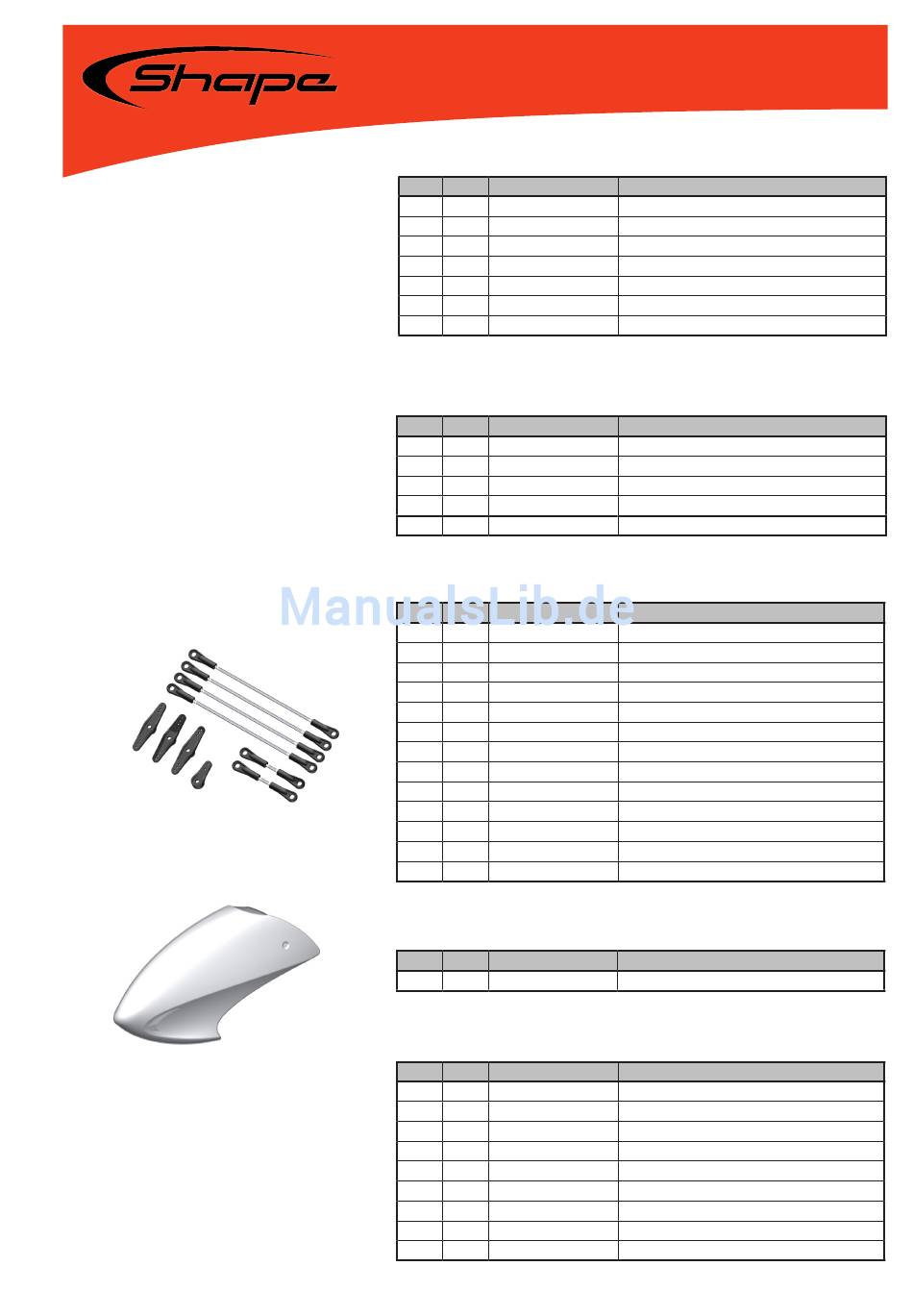

Shape S8 Bauanleitung Seite 73

Baugruppen Übersicht
BG 20
POS. QTY. PARTNUMBER
1 3 DIN 985 M3
2 1 DIN 912 M3X20
3 2 DIN 912 M3X16
4 2 DIN 912 M3X10
5 2 DIN 125 3,2 VA
7 1 BG S8 19
8 2 BG S8 12.3
BG 21
POS. QTY. PARTNUMBER
1 2 DIN 985 M4
2 2 DIN 912 M4X16
3 1 DIN 912 M4X12
4 5 DIN 125 4,3 VA
5 1 BG S8 10
BG 22.1
POS. QTY. PARTNUMBER
1 1 SH900-258
2 4 SH900-257
3 7 SH900-235
4 3 SH900-132
5 2 SH900-067
6 12 SH900-051
7 4 DIN 912 M3X6
8 1 DIN 912 M2,5X16
9 13 DIN 912 M2,5X10
10 7 DIN 439 M2
11 14 DIN 125 2,7 VA
13 1 SH900-270
14 3 SH900-269
BG 23
POS. QTY. PARTNUMBER
1 1 SHSH8001..
BG 24
POS. QTY. PARTNUMBER
1 1 SHRP900161
2 3 SH900-301
3 1 SHRZ900165
4 5 SH900-500
5 2 SH900-051
6 4 DIN 912 M3X6
7 1 DIN 985 M3
8 2 DIN 913 M3X3
9 2 DIN 912 M2X10
DESCRIPTION
SICHERUNGSMUTTER M3
ZYLINDERKOPFSCHRAUBE M3X20
ZYLINDERKOPFSCHRAUBE M3X16
ZYLINDERKOPFSCHRAUBE M3X10
DIN 125 3,2 VA
BG HECKABTRIEB
BG HECKROHRSTREBE KOMPL.
DESCRIPTION
SICHERUNGSMUTTER M4
ZYLINDERKOPFSCHRAUBE M4X16
ZYLINDERKOPFSCHRAUBE M4X12
DIN 125 4,3 VA
BG MOTOR
DESCRIPTION
SERVOHORN 12 MM (FUTABA)
ROLLGESTÄNGE FÜR 140° TS
KUGELKOPF M2 4,8X3
SERVOHORN 40 MM (FUTABA)
NICKGESTÄNGE
KUGELPFANNE 4,8 M2,5
ZYLINDERKOPFSCHRAUBE M3X6
ZYLINDERKOPFSCHRAUBE M2,5X16
ZYLINDERKOPFSCHRAUBE M2,5X10
SECHSKANTMUTTER M2
DIN 125 2,7 VA
SERVOHORN 12 MM (JR)
SERVOHORN 40 MM (JR)
DESCRIPTION
KABINENHAUBE SHAPE S8
DESCRIPTION
TRANSPORTHALTER, GROSS
HAUBENSICHERUNG
SCHLAUFENBAND (1 PAAR)
TYPENSCHILD
KUGELPFANNE 4,8 M2,5
ZYLINDERSCHRAUBE M3X6
DIN 985 M3
DIN 913 M3X3
DIN 912 M2X10
Seite 73
