Shape S8 Bauanleitung Seite 60

Schraubensicherung
mittelfest
Das S auf den Kugelpfannen SH900-051 markiert immer die Aussenseite
DIN 912 M2,5x10
DIN 125 2,7 VA
Das Nickservo ohne
Gummidämpfer einschrauben.
Am Heckservo äußeres Loch am Servohorn verwenden.
Seite 60
140° Einbaubeispiel
DIN 912 M2,5x16
DIN 125 2,7 VA DIN 912 M2,5x10

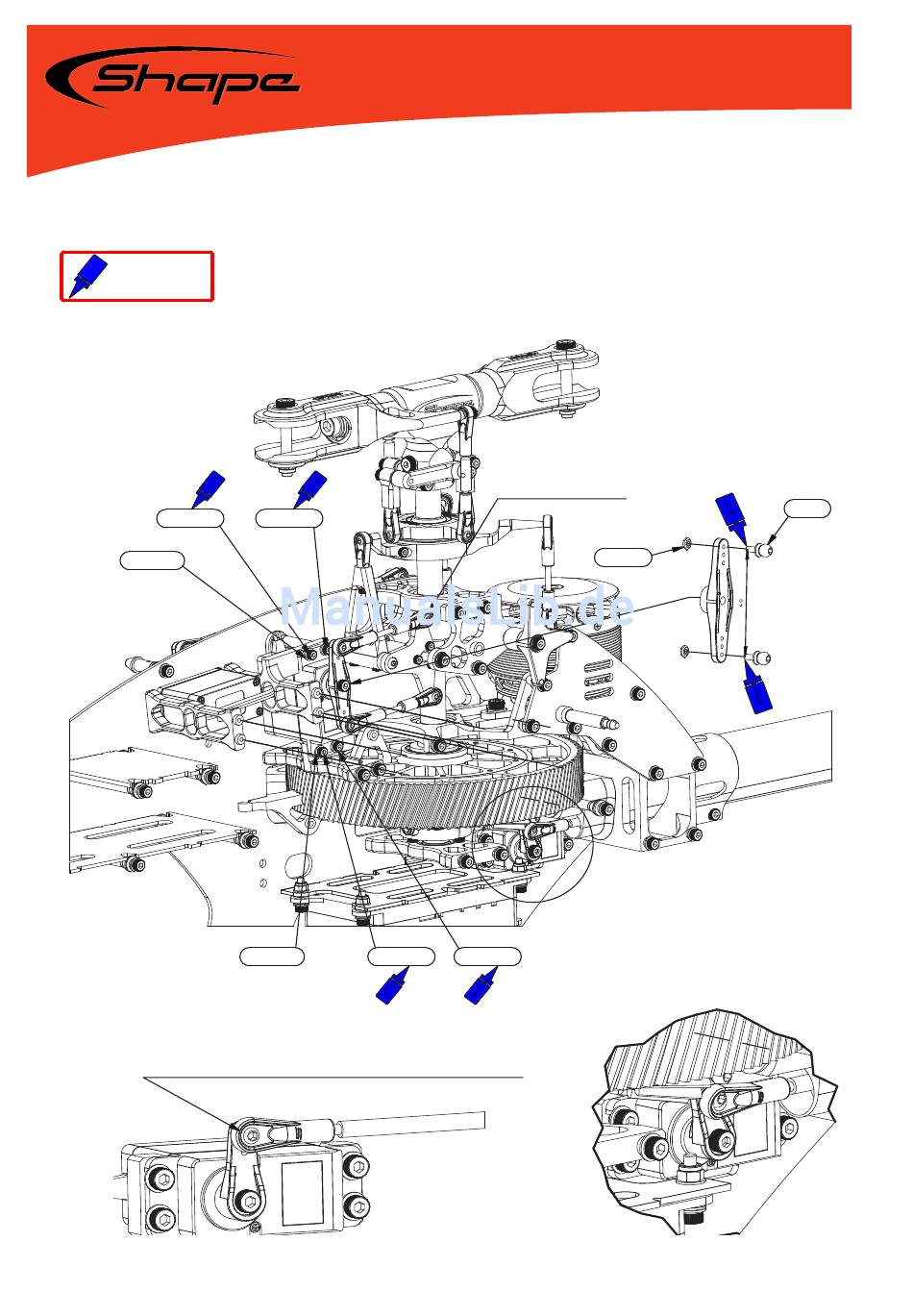

Baugruppe 22
Nickgestänge
DIN 439 - M2
A
DIN 912 M2,5x10
BG 22.1
SH900-235
A ( 1 : 1 )
