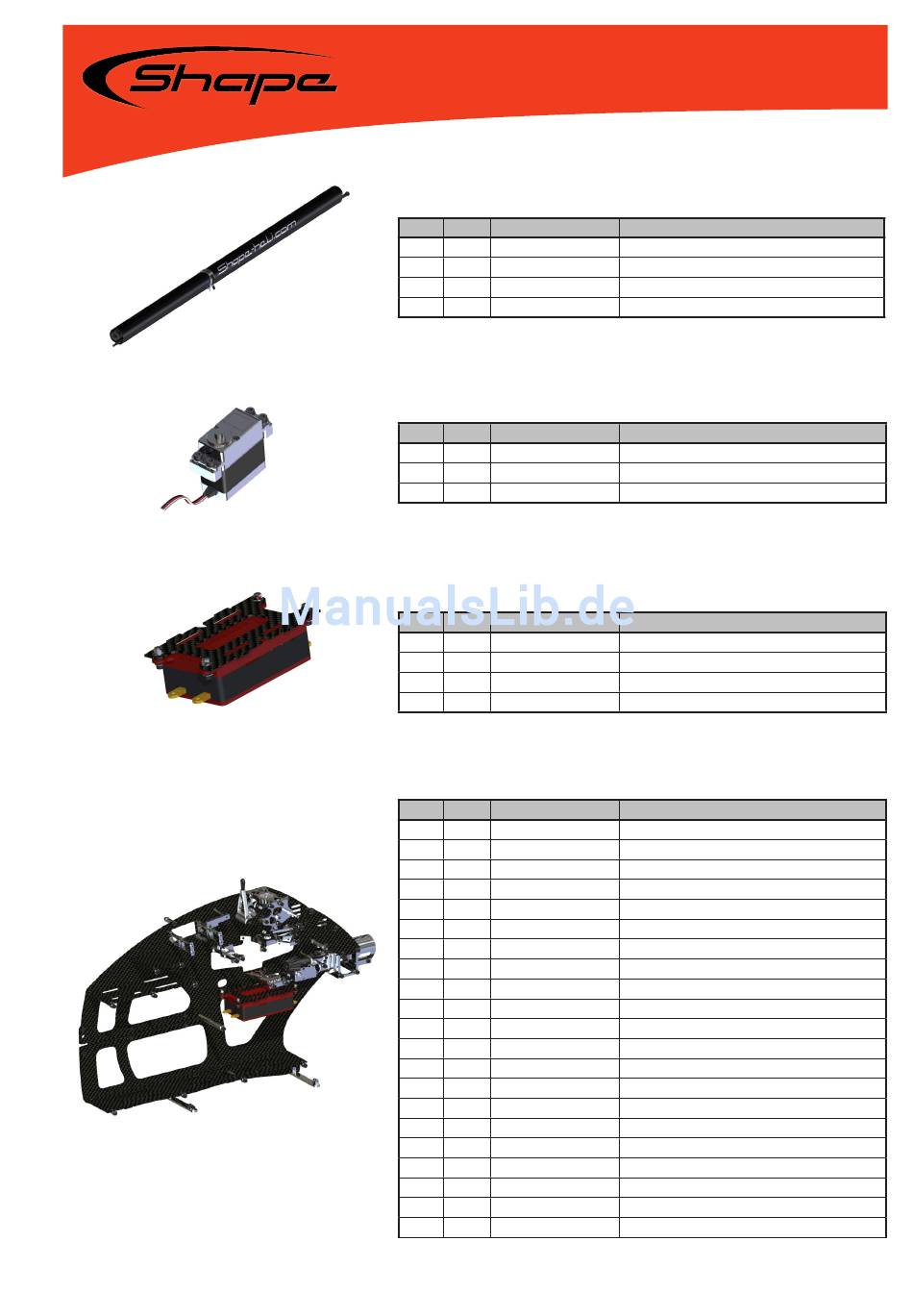

Shape S8 Bauanleitung Seite 71

Baugruppen Übersicht
BG 12.4
POS. QTY. PARTNUMBER
1 1 SH900-029
2 1 BG S8 034
3 1 BG S8 12.2
4 1 SH900-105
BG 13
POS. QTY. PARTNUMBER
1 2 SH900-088
2 4 DIN 912 M3X6
3 4 DIN 125 3,2 VA
BG 14
POS. QTY. PARTNUMBER
1 8 DIN 125 3,2 VA
2 4 DIN 912 M3X12
3 4 DIN 985 M3
4 1 SH900-053
BG 15
POS. QTY. PARTNUMBER
1 4 SH900-256
2 1 SH900-251
3 2 SH900-250
4 2 SH900-249
5 1 SH900-248
6 1 SH900-247
7 1 SH900-246
8 16 SH900-245
9 9 SH900-244
10 2 SH900-214
11 1 SH900-158
12 4 SH900-153
13 1 SH900-100
14 2 SH900-089
15 1 SH900-053
16 1 SH900-044
17 1 SH900-043
18 2 ISO 7380 M3X6
19 4 DIN 985 M3
20 2 DIN 912 M3X8
21 47 DIN 912 M3X6
DESCRIPTION
HECKROHR OVAL
BG STARRANTRIEB
BG HECKROTORGESTÄNGE
HECKROHRSCHELLE
DESCRIPTION
DISTANZ
ZYLINDERKOPFSCHRAUBE M3X6
DIN 125 3,2 VA
Servo nicht im Lieferumfang enthalten!
DESCRIPTION
DIN 125 3,2 VA
ZYLINDERKOPFSCHRAUBE M3X12
SICHERUNGSMUTTER M3
REGLERPLATTE
Regler nicht im Lieferumfang enthalten!
DESCRIPTION
GUMMIPUFFER
DISTANZ
KUFENHALTER
HAUBENHALTER
SERVOHALTER
SERVOHALTER VORNE
SERVOHALTER UNTEN
SCHEIBE 7X2
DISTANZWELLE
VERTSEIFUNGSPLATTE
BODENPLATTE
DISTANZ FÜR HAUBE LINKS
KREISELPLATTE
UNTERLEGBLECH
REGLERPLATTE
EMPFÄNGERPLATTE
DISTANZ FÜR AKKURUTSCHE
LINSENKOPFSCHRAUBE M3X6
SICHERUNGSMUTTER M3
ZYLINDERKOPFSCHRAUBE M3X8
ZYLINDERKOPFSCHRAUBE M3X6
Seite 71
